Proe變截面掃描一般需要兩個軌跡，分別為原點軌跡和X軌跡，本文主要以一個簡單的實例來講解這兩個軌跡在變截面掃描中的作用。

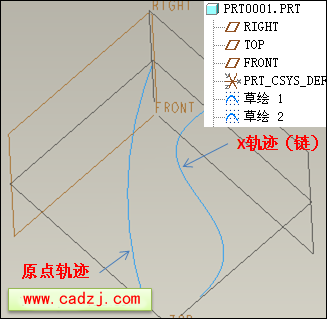

1）新建零件，草繪類似圖1的兩條線段，其中有一條作為原點軌跡，另外一條作為X軌跡(鏈)。

圖1

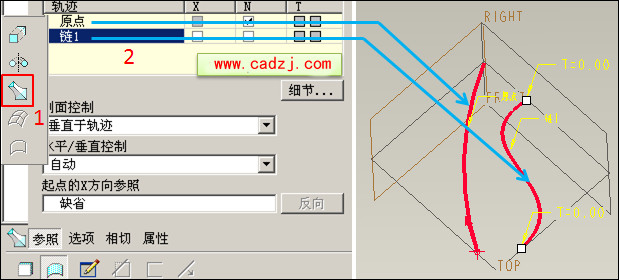

2）選擇“可變截面掃描工具”分別選擇第1步的兩條線段，默認第一次選擇的會作為原點軌跡，后續選擇的作為鏈，如圖2。

圖2

3）進入掃描截面編輯環境(草繪)，繪制如圖3的圓。對圓弧進行幾何約束使原點軌跡和X軌跡都落在圓弧上。

圖3

4）完成草繪后就可以預覽掃描的效果，如圖4。

圖4

關于原點軌跡和鏈作用結論：

原點軌跡用于控制掃描截面的法向的方向，而X軌跡（鏈）是用于控制截面的形狀。
