當今的制造業以新產品研發為首要任務，以提高設計質量和降低生產成本作為提高利潤的主要手段。眾所周知，制造業的產品研發過程中，標準件的使用占有很大的比例，為了避免重復的三維建模工作，在企業中可以建立自己的豐富的標準件庫供工程師在設計產品過程中使用，該過程是企業三維標準化建立的一個過程，也是設計環節中不可缺少的過程。

　　由于每個企業都有本企業的標準和設計規范，比如在設計過程中標準件代號、名稱等信息的提取。所以針對不同的企業需要獨立開發標準件庫。

　　使用 Pro/Engineer 進行標準件的開發是其族表強大功能的體現。通過在族表或 Microsoft Excel 中編輯相關零件參數可自動生成一系列標準件，大大減少設計的時間，然后通過 INTRALINK 對這些數據進行管理，實現對標準件庫的維護和更新。

　　一、軟件介紹

　　1.1 Wildfire3.0 介紹

　　Pro/Engineer是美國PTC公司研發的高端三維設計軟件，產品以功能強大，操作簡單易用，互聯互通而成為目前制造業產品研發的主流設計軟件。集成了CAD/CAE/CAM一體化的解決方案。Wildfire3.0是PTC公司于2006年4月份發布的Pro/E最新版本，該版本在集以前產品優勢的基礎上，新增更多實用功能，界面更加友好，可大幅提高設計的效率。

　　Pro/E的主要特點有：

　　實體建模：可以輕松的創建3D實體模型，使零件或者組件具有真實的外觀。基于材料的屬性(如密度),這些模型具有質量、體積、表面積及其他物理屬性(如重心) 。

　　基于特征： 模型是通過一系列特征來構建。由單個簡單的特征組合起來形成復雜的零件和組件。

　　參數化：模型由尺寸值驅動。通過對尺寸的更改實現模型的變更。

　　相關性和以模型為中心：在wf3中更改了零件模型，則任何參照該模型的組件或繪圖都將自動更改，此行為稱為相關性。反之，如果繪圖中的某個模型尺寸進行了更改，則使用該尺寸的零件模型和組件也將進行更改

　　1.2 Intralink8.0介紹

　　Pro/INTRALINK是Pro/Engineer進行產品開發的主要工作組級的管理工具，為設計小組提供了一個協同設計的環境，把數據的管理集成到設計過程中，保證企業實現數據資源的共享，安全、可靠的為企業的設計和生產服務。而Pro/INTRALINK8.0是PTC剛剛發布的版本，它基于WEB連接，使得分散式產品研發成為可能。

　　INTRALINK的功能有：

　　產品并行設計：實現設計小組中不同的成員同時對一個產品的不同部件進行協同設計，可以隨時查看小組中其他成員設計的更改對自己工作的影響。在產品的開發設計階段避免部件之間的沖突，從而減少后續的錯誤和更改，節省時間和成本。

　　簡化數據的管理：通過與Pro/Engineer的集成，可在Pro/Engineer直接將數據存儲于數據庫中，可以輕松的執行復制，重命名等操作并自動更新圖形等相關的產品

　　強大的搜索和報告功能：可以使用預先確定好的用戶和系統級搜索來查找信息，同時還可以輸出對象的信息清單和產品的結構清單等報表。

　　二、標準件庫的創建過程

　　2.1 標準件庫的創建流程

　　2.2 具體過程

　　三維參數化標準件庫中的每個標準件由主模型和由族表驅動的一系列實例組成。標準件主模型是參照國際標準(DIN或ISO)以及國家標準(GB)利用特征造型技術建立的。要求用最少的尺寸和特征、參數來清楚的表達模型。

　　2.2.1 規范化定制

　　環境配置。首先定義三個配置文件，并將其拷貝到PRO/E安裝目錄的TEXT目錄下。這樣，我們就可以在一個標準化的工作環境下工作。這三個文件分別為：

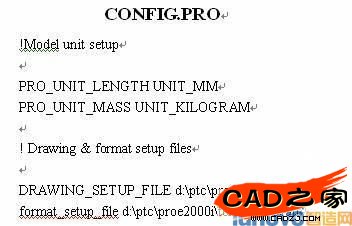

　　1) Config.pro：確定PRO/E的工作環境下建立各種模型的標準，如長度單位、公差標注方式等。例如：

　　2) Pro.dtl：定義工程圖的中國標準設定。

　　3) Promat.dtl：定義圖框的中國標準設定。

　　設定零件或組件標準模板：

　　三個基準平面，分別命名為FRONT、TOP、SIDE。

　　定義多個視圖方向，如FRONT、BACK、TOP、BOTTOM、LEFT、RIGHT、ISO等

　　定義多個參數：如CNAME─零件名稱、CMAT─零件材料、CINDEX─圖號

　　定義模型密度：7.8E - 6

　　2.2.2 三維模型的建立

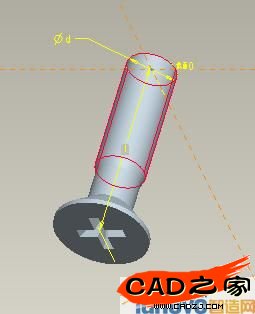

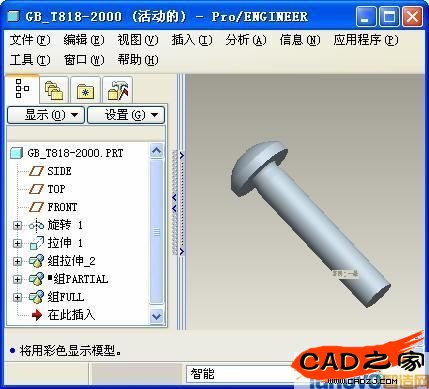

　　根據標準件的特點確定主模型，該模型應該具有簡單的特征，并且可以使用幾何約束和關系來描述尺寸和特征。

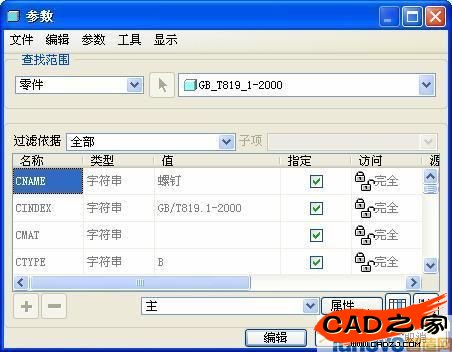

為該模型定義參數值

　　2.2.3 定義尺寸及特征名稱

　　尺寸、特征和參數的名稱是構成幾何體的幾何要素，在整個使用過程中要保持唯一性，以保證標準件庫的準確性。 在創建族表驅動尺寸和參數之前，將尺寸名稱修改為容易識別的名稱代號，以利于標準件庫的擴展。

　　2.2.4 定義族表

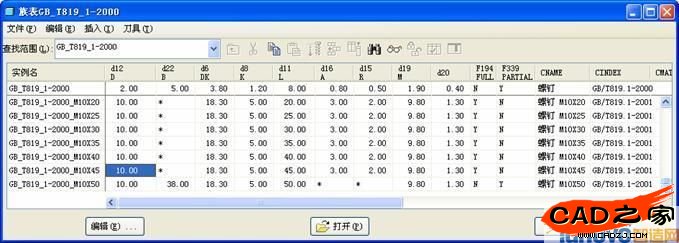

　　通過向族表中添加尺寸和參數來創建實例表，利用該表驅動實例的生成。族表的編輯可以在Microsoft Excel中進行。該族表中每一行代表一個實例，每一列為實例的尺寸和參數，可以單獨提取。

　　至此，標準件模型的創建完成。

　　二、標準件庫在Intralink8.0中的管理和使用

　　3.1 INTRALINK8.0的目錄樹結構

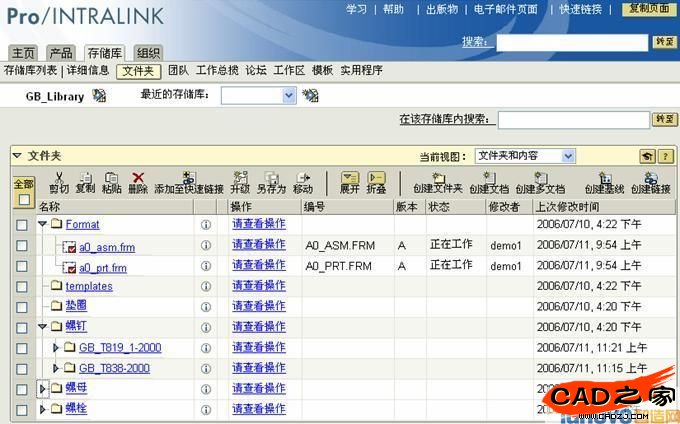

　　為便于管理，按標準件的分類在服務器上建立文件夾形式的目錄樹，如螺栓，墊圈等 同時還可以建立輔助文件夾，如標準模板，標準圖框等。

　　3.2 定義INTRALINK8.0模型軟屬性

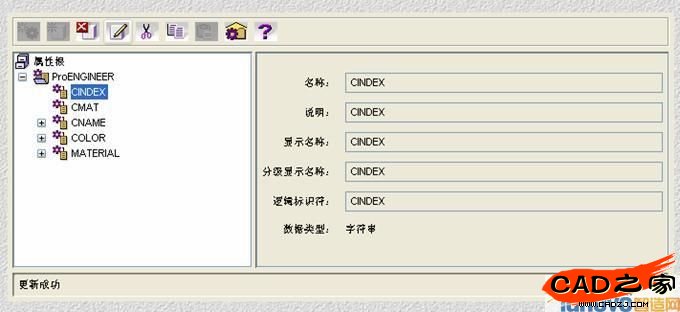

　　在INTRALINK8.0的屬性管理器里定義與模型中參數一致的屬性，方便在瀏覽器里修改和查看庫中對象的屬性值

　　3.3 創建查看標準件庫的表格視圖

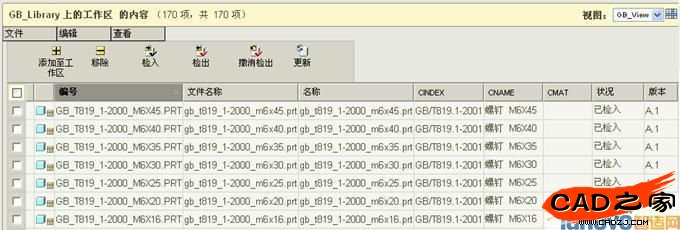

　　通過創建表格視圖來查看庫中標準件的相關信息

　　總結

　　使用該方法創建的標準件庫，做法簡單，不需要專業的編程開發工作，并且利于后期的維護和擴展，避免了重復性的工作，大大提高工作的效率。
