如何控制proe樣條曲線端點是和別的曲線相切或垂直呢？我們可以通過標注樣條曲線的角度來控制。
在草繪模式下選擇尺寸標注命令，先點擊端點一邊，再選擇端點，最后點擊端點一邊，參考圖1.
圖1

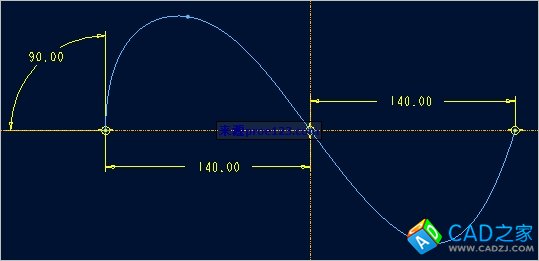

選擇合適的位置點擊鼠標中鍵即完成了樣條端點角度標注，我們把角度尺寸更改為90度或180度即實現了垂直和相切，如圖2.
