proe爆炸圖創建方法,各個版本略有不同,這里以proe5.0為例把步驟給大家梳理一下。
-

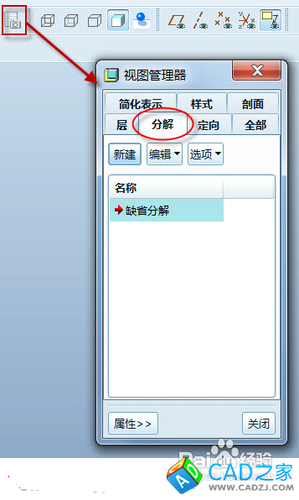

在proe裝配組件中打開視圖管理器,切換功能標簽到分解
-

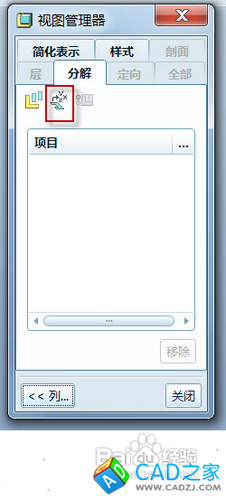

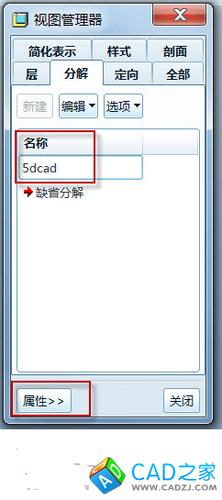

新建分解視圖,點“屬性”切換對話框
-

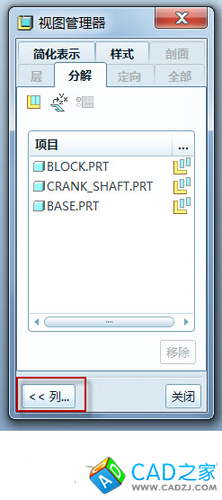

編輯分解位置
-

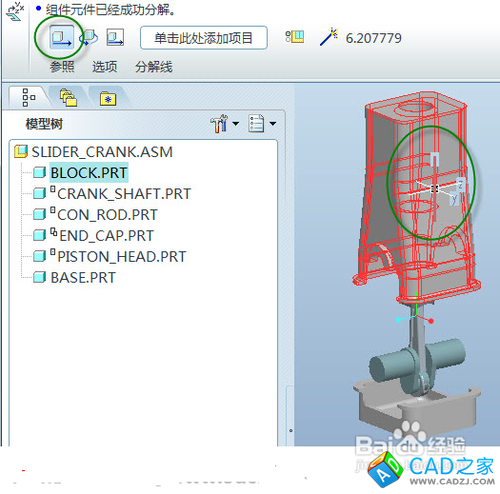

平移零件,選擇一個或多個(ctrl)對象,然后鼠標放在白色的坐標系某個軸上,軸顯示為紅色即可拖拽
-

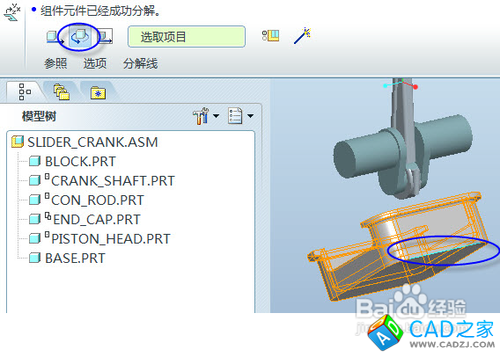

旋轉零件,選擇零件同上,然后點擊如圖旋轉圖標,這時會提示選擇旋轉軸,鼠標靠近邊界即可加亮,點擊即選中,
-

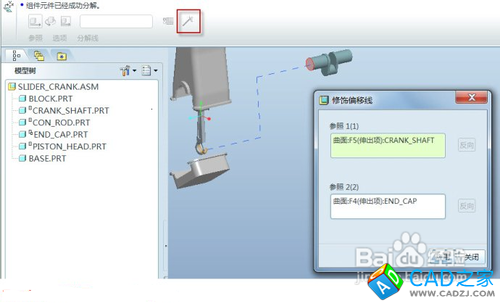

偏移線,可以用引線來表達分解關系
-
切換回分解視圖
-

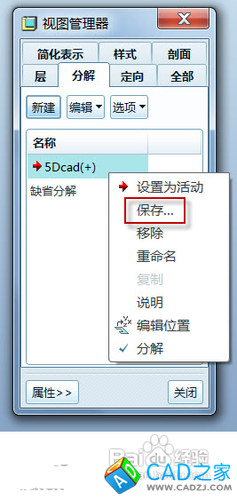

保存分解即可
