1.先做鏈條的兩個零件chain1、chain2，為了組建的方便，讓零件都關于top對稱

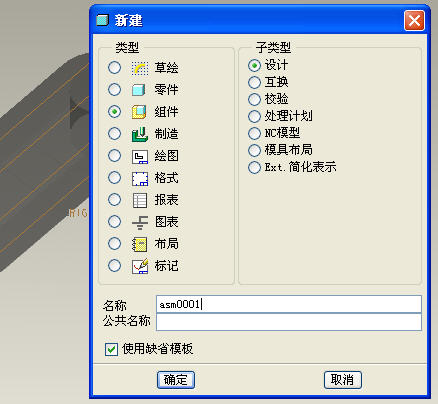

2．新建一個組件文件

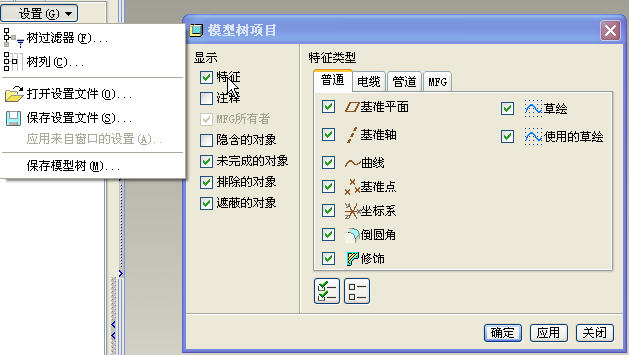

3．打開模型樹上的設置>樹過濾器，將顯示特征打“√”

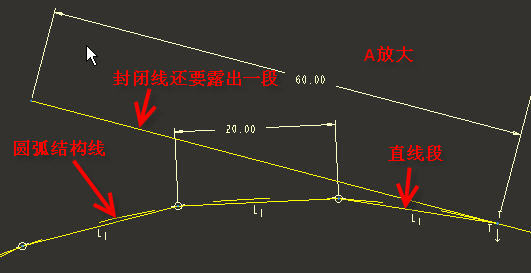

4．草繪鏈條的軌跡線，在圓弧上畫折線，線段等于鏈條每節的中心距。



4．草繪鏈條的軌跡線，在圓弧上畫折線，線段長等于鏈條每節的中心距。



5．畫三個基準點

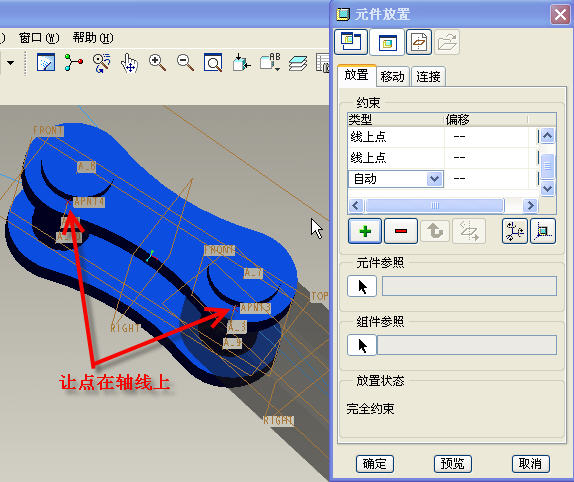

6．組建chain1，讓chain1的top與 Asm_top重合，讓軸線過第一、二基準點

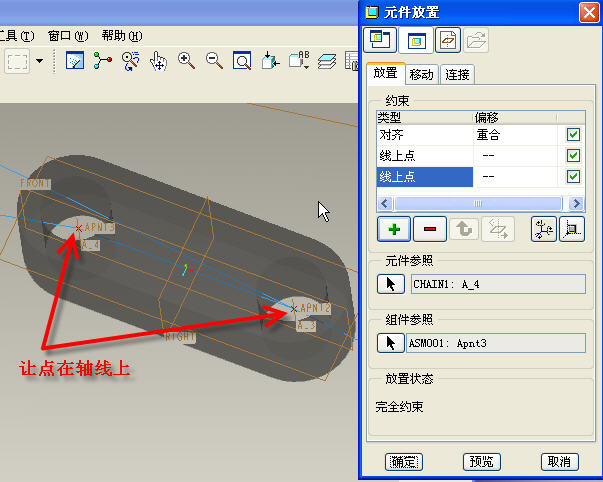

7．組建chain1，讓chain1的top與 Asm_top重合，讓軸線過第一、二基準點



8．建立組



9．開始陣列

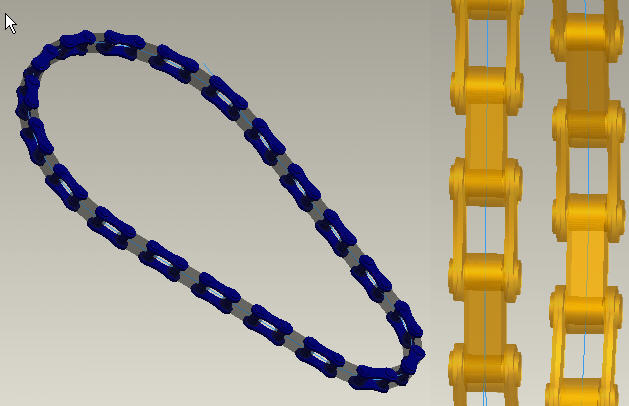

10.看看結果
