本文介紹了ThinkDesign 2009獨特功能概況。

　　ThinkDesign2009在繼承原有各版本優勢技術的同時，在實體、曲面、鈑金、工程圖等方面均增強或新增許多功能。本文將對ThinkDesign2009的新功能及ThinkDesign的部分傳統優勢技術進行簡要的介紹。

　　一、框架

　　“框架”是ThinkDesign2009新增的一個功能，它將幫您快速的完成框架類零件的創建。框架的應用大致分為兩步：1)創建路徑;2)添加構件。下面將通過一個實例來對框架功能進行簡單介紹。

　　(一)創建過程

　　1、創建路徑

　　創建路徑是創建框架類產品的第一步驟。路徑即框架類產品的抽象結構，表現為多條相連或相交的直線段。這為設計者提供了一種快速勾勒空間結構的方法，而不必過多的考慮構成框架的具體材料。在ThinkDesign2009中，可以在“3D草圖”環境下，快速的完成三維路徑的創建，圖1-1便是在該環境下繪制空間輪廓，它代表了框架的空間結構。

　　2、添加構件

　　創建完路徑后，執行菜單命令“插入”/“框架”/“構件”命令，或單擊框架工具欄上的按鈕，并可啟動“構件”命令，此時在圖形區的左上角將出現如圖1-2所示的命令選項列表。在該列表中可以完成框架構件的所有設計。

　　選擇圖1中上部四條邊作為第一個路徑，在該路徑上我們將使用相同的構件。打開“直線”/“截面”下拉列表，可看見ThinkDesign2009提供了許多預置構件，如圖1-3所示。選擇“Rectangular Tube”我們將添加一矩形截面管材。

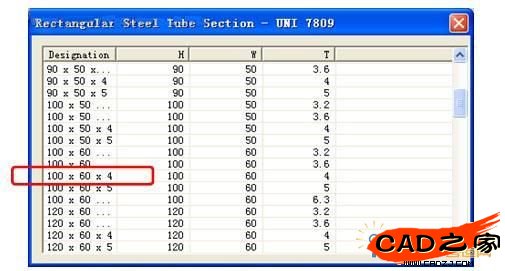

　　單擊“截面”選項前的“+”號，系統將彈出如圖1-4所示構件規格列表，系統將列出所有可用構件規格。本例選擇“100x60x4”項。

　　此時，構件的預覽會顯示在選定的路徑上，如圖1-5所示。

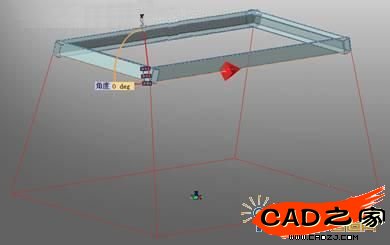

　　在圖1-6中，可以看到在構件的端面有許多對齊的錨點，可以選擇相應的錨點到路徑上，本例中選擇中間錨點與路徑對齊。同時，在構件的端面還顯示一條橙色的弧線，拖拽該弧線可以調整型材的放置姿態，本例中將放置角度設置為14°。

圖1-6

　　打開“更多選項”/“連接類型”列表。如圖1-7所示，系統給出了構件的3種連接形式，選擇某種類型，相應的預覽會顯示在模型的預覽上。

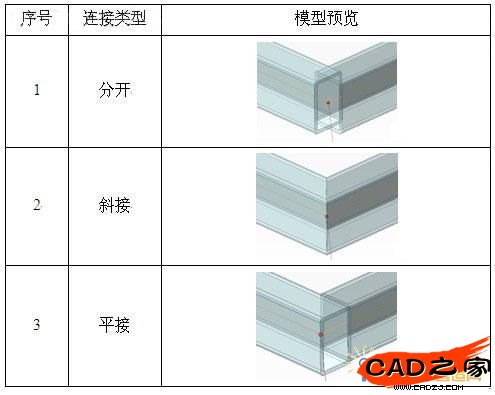

　　三種連接類型的圖形說明可見表1-1.

　　本例中選擇“斜接”。勾選“更多選項”下“插入組件”選項(如圖1-8所示)，構成框架的每個構件將以“零件”狀態存在。如果不勾選該選項，每個構件將以“特征”狀態存在。

　　單擊應用按鈕，此時模型如圖1-9所示。

　　按照上述方法，我們可在底部添加一個“工”字截面的構件，連接類型依然選擇“斜接”，完成后的模型如圖1-10所示。

　　最后，我們將給鏈接上下框架的立柱添加構件。這次我們選擇“圓管”作為構件，圓管規格為“42.4x3.2”，連接類型選擇“第一面”或“全部面”。完成后模型如圖1-11所示。

　　此時每個立柱的上下端面已被系統自動切除，如圖1-12所示。對于完成后的框架，仍可通過“修改框架構件”命令重新定義。其過程與添加構件類似，這里不再贅述。

　　(二)小結

　　從以上的建模過程中不難看出，ThinkDesign2009的框架功能具備以下特點：

　　·具備豐富的構件庫(用戶也可以對其自定義);

　　·可按選擇的連接類型，自動創建接頭形式;

　　·同一框架中可以使用不同的構件。

　　結合ThinkDesign的“智能對象”功能，框架功能特別適用于鋼結構件、框架類工裝以及其它桁架類產品的設計。

　　二、智能對象

　　智能對象是ThinkDesign的傳統技術亮點，ThinkDesign 2009繼承了該技術優勢。由于其突出的技術優勢，在這里有必要向讀者介紹一下。智能對象是ThinkDesign提供的一種智能化的用戶自定義特征。它可極大的避免重復勞動、提高工作效率。下面仍然一個實例對智能對象進行一下介紹。

　　(一)應用介紹

　　圖2-1所示為某一產品的覆蓋件。考慮到安裝，在其內部要添加一些連接結構。現已完成了連接柱的外形輪廓，我們的任務是完成全部連接柱的完整的結構設計。

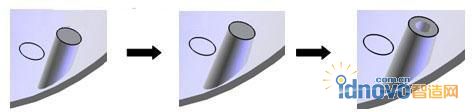

　　如圖2-2所示，一個連接柱的常規建模過程大致分為三步：1)創建拉伸實體;2)添加拔模斜度;3)添加連接孔特征。對于任何一種覆蓋件來說，類似的連接結構的都不會只有一個，如果每個連接柱都按照上面的方法創建，顯然有些單調和麻煩。設計師們喜歡的是有挑戰性的、創造性的工作。有沒有辦法使得以上結構的創建變得簡單呢?智能對象可以做得到。

　　圖2-3顯示的是ThinkDesign的智能對象庫(位于圖形區的下部)。在這里系統預置了好多常用結構，用戶也可以根據需要自行定義新的智能對象。我已事先定義好了一個創建連接柱的智能對象(圖2-3中圈起的部分)。使用時，只需將其拖拽到圖形區的相應輪廓上即可。

　　圖2-4顯示的是完成后的效果，從圖中可以看到，所有連接柱的形狀并不相同，有圓形的、有方形的、還有方形加一個半圓形的。而所有這些結構的創建用的卻是同一個智能對象，這就是智能對象與其它CAD軟件類似功能的鮮明區別之一：自動適應輪廓形狀。

　　以上看到的是利用智能對象創建特征的一個實例。而實際上，設計過程中的草圖、特征、零件、裝配體，四個層面的對象都可定義成智能對象。由于篇幅所限，這里只簡單介紹一下裝配結構的智能對象的應用。圖2-5所示的為一個簡單的鉆模，現只剩下最后一步：可換鉆套的添加未完成。下面要做的完成可換鉆套的設計。

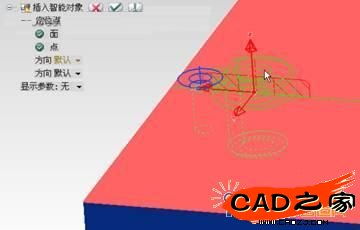

　　在圖2-6所示的智能對象庫中，已事先定義好一個可換鉆套的結構，它由一個可換鉆套及一個螺釘組成，是一個典型的裝配結構。下面便可將其直接拖拽到圖形區中相應位置，只需選擇放置面及放置點即可，如圖2-7所示。

圖2-6

圖2-7

　　圖2-8所示的為完成后的效果，已在鉆模頂板上完成的一個可換鉆套及一個螺釘的添加。將其隱藏掉，可看到在頂板上相應的光孔及螺紋孔也創建出來了。

圖2-8

圖2-9

　　(二)小結

　　與其它CAD軟件類似功能相比，智能對象具有以下連個鮮明的特點：

　　·自動適應輪廓形狀;

　　·可以是草圖、特征、零件及裝配結構。

　　智能對象的應用可以1)極大的避免重復勞動、提高工作效率;2)共享勞動成果;3)制定公司的內部標準等。

　　三、交互建模技術

　　交互建模技術是ThinkDesign2006便發布的功能，由于其巨大的應用價值，這里不妨向讀者進行一下簡單的介紹。交互建模技術或簡稱為ISM技術，是Extech公司針對以往中間格式的無參模型無法修改的問題而推出的。它的推出解除了歷史特征對重建模型的限制。

　　(一)應用介紹

　　圖3-1所示為某個鑄造車間從上游廠商得到的一個中間格式的模型。該模型的產生是由于兩家CAD系統的不同，而不得已進行的轉換;或者是上游廠家出于技術保密的目的故意進行了去參處理。

　　一般來說，由于不能對其進行有效處理，這種中間格式的模型對生產的指導意義并不大。而ISM技術，由于突破了歷史特征對重建模型的限制，因此可以處理這種無參模型。下面即將介紹的便是對鑄件進行結構簡化的實例。

　　出于簡化工藝的目的，現預對模型下部的加強筋結構(圖3-1中被圈起的部分)進行簡化處理。

　　刪除底臺

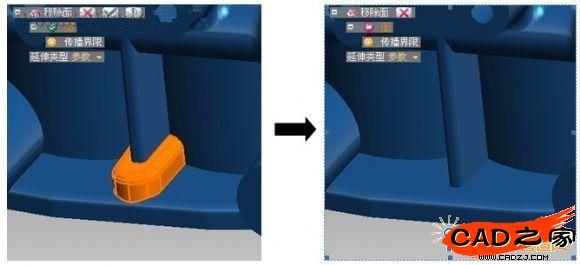

　　啟動ISM的“移除面”命令，選擇鑄件下部的底臺，單擊“應用”按鈕，便完成了第一小任務，整個過程及處理前后的變化如圖3-2所示。這里使用“移除面”命令刪除了一個已有的的結構特征。

　　2)刪除圓角

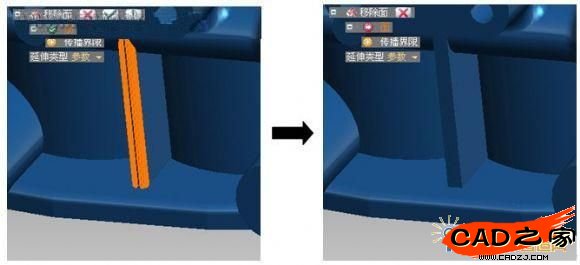

　　仍使用“移除面”命令，刪除立筋的兩側圓角。整個過程及處理前后的變化如圖3-3所示。

　　3)加厚立筋

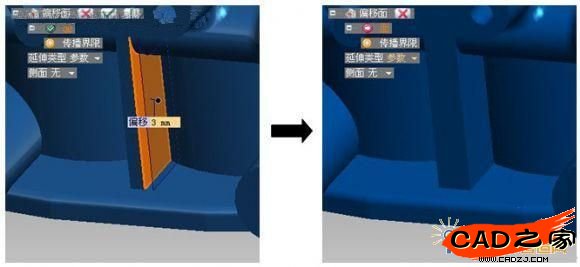

　　考慮到保證鑄件下部的強度，使用“偏移面”命令增加加強筋的厚度。整個過程及處理前后的變化如圖3-4所示，這便完成了對一個原有特征的修改。

　　4)添加圓角

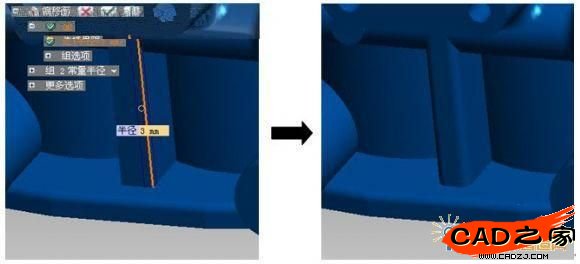

　　啟動實體建模命令“倒圓角”，選擇立筋的兩側棱線，重新添加圓角特征。整個過程及處理前后的變化如圖3-5所示，這便完成了對一個新特征的添加。

　　以上便展示了使用ISM技術，刪除、修改舊特征，使用實體命令添加新特征的過程。對于ISM技術的處理過程，在ThinkDesign的歷史樹中是有記錄的(如圖3-6所示)，對于不滿意的地方仍然可以進行重新定義。

　　最后，需要指出的是ISM技術雖然是針對無參模型提出的，但實際上，它也可應用于ThinkDesign本生的有歷史特征的有參模型。由于篇幅所限，這里不再詳細介紹。

　　(二)小結

　　ISM技術既可以用于無參模型的修改也可以用于有參模型的處理。它的提出解決了：

　　·無參模型因為導入的文件缺少歷史特征而無法修改的問題;

　　·對于有參模型，不必花費大量的時間去理解零件的建模過程，更不必擔心尺寸修改引起的不良后果。

　　ISM技術極大的增強設計的創造力和產出。

　　總結

　　ThinkDesign2009作為ThinkDesign的最新版本，繼承了ThinkDesign原有各版本的優勢技術，同時還不斷針對世界各地的用戶、特別是中國用戶的需求進行了大量的改進工作。隨著ThinkDesign的不斷發展，它必將不斷推出革命性的建模技術、越來越貼近中國用戶的使用需求，從而幫助中國企業不斷發展、創新。
