本文介紹了二維圖的自動投影相關方法。

　　隨著現代設計軟件的不斷革新，模具的設計方法由二維設計逐漸過渡到三維實體設計，加工由原先的看圖紙加工逐步過渡到現在的無圖化加工，但是二維圖紙?jiān)谀＞叩闹圃煅b配過程中仍然起著很重要的指導作用。

　　目前，我公司通過技術革新基本實現了現場無圖化加工，但是在裝配過程中還是離不開圖紙，傳統的二維出圖方法是在制圖當中投影各個視圖，這種方法有很多的弊端，迫切需要改進。為了能夠快速的投影二維圖，我們經過不斷的研究和分析，最終成功地解決了這一問題。

　　手工投影二維圖

　　1.方法簡介

　　(1)導入標題欄，涉及內容包括標準首頁、主剖視圖、上模視圖、下模視圖、壓料芯視圖、上下模的鑲塊圖以及零件圖。

　　(2)設計者按照要求把各個視圖分別投影到圖紙中，具體如圖1所示。

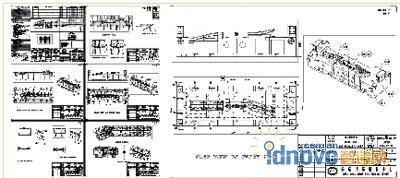

圖1 手工投影生成二維圖

　　2.存在的弊端

　　手工投影二維圖效率低，設計者勞動強度大。二維圖中每一個視圖都需要個人投影在一頁圖紙上，這樣就需要大量的時間，影響了設計的速度。

　　總之，用手工投影的方法不適應現在高效的設計要求，因此，改進生成二維圖的方法，實現二維圖的自動生成是現代模具設計的必然發展方向。

　　自動投影二維圖的方法研究

　　1.制作一個出二維圖模板

　　模具實體設計完成后，進入到制圖模塊(Drafting)，在制圖里面調入標題欄以及投影各個視圖，然后把裝配的上下模文件在裝配圖中刪掉，這樣就完成了二維出圖模板(見圖2)。

圖2 二維出圖模板

　　2.完成新的裝配文件

　　二維出圖模板完成后，把設計完成的圖紙裝配到模板中，然后在制圖中點擊“更新視圖”(Update View)，上下模的視圖就可以自動更新出來。注意，有的實體更新不出來是因?yàn)槟且粚記]有打開，可以點擊“Format→Visible in View”，然后選定視圖，把圖層打開就可以了(見圖3)。

圖3 打開圖層

　　這樣就可以完成二維圖的自動生成，這種方法降低了設計者的勞動強度，提高了效率，滿足了現代設計的需求。

　　標題欄添加屬性值

　　標題欄是圖紙的重要組成部分，一張圖紙的信息幾乎都在標題欄中體現出來，一套圖中少則5～6頁圖紙，多則達十幾頁，然而書寫多達十幾頁的標題欄的信息也浪費了大量的時間，如何才能夠簡單快速地書寫標題欄的信息呢?在這里介紹一種新的方法——給標題欄添加屬性。

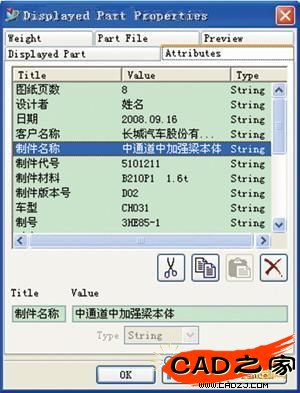

　　1.在制圖狀態下，點擊裝配導航器中的裝配文件，右擊點擊Properties，出現一個“Displayed Part Properties”對話框，在Attributes(屬性)中輸入標題欄對應的信息(見圖4)。

圖4 添加屬性

　　2、把Attributes(屬性)中輸入標題欄對應的信息與編輯字體中的屬性建立關聯(見圖5)。

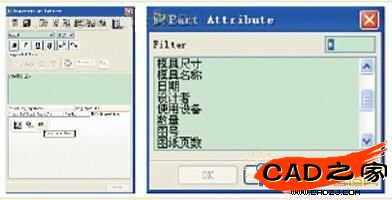

圖5 建立關聯

　　這樣完成了就對標題欄添加屬性，在屬性中更改標題欄對應的信息，圖紙中所有標題欄的信息都隨之更改，解決了標題欄重復填寫的問題，節省了時間，提高了工作效率。

　　結語

　　以上是我公司在實際應用中，為了解決遇到的問題，通過不斷學習，總結分析所取得的成果。

　　設計者在用進行設計時，只有用心體會各種命令，親自體驗各種命令的各種功能，同時總結一些應用的技巧，面對問題時，才能夠輕松解決。
