本文介紹了ThinkDesign的破面快速修補技術相關內容。

　　在模具行業中，經常會碰到破面修補的問題，用傳統軟件修復破面常常耗時耗力，最后得到的數據還不一定精確。這個問題困擾模具企業由來已久，大家都希望能夠有一個好的方案來解決這一問題，下面，筆者就將結合長安模具在設計修改中遇到的一個具體實例，來為大家介紹一下如何最好、最快地進行破面修復。希望對企業有所幫助。

　　這個過程中應用的是Extech公司推出的三維CAD解決方案ThinkDesign。操作相當簡單，只用到了ThinkDesign的兩個命令——“更改默認公差”和“填充”，就很快地生成了高連續性的曲面，滿足了客戶的要求。

　　具體操作方法如下。

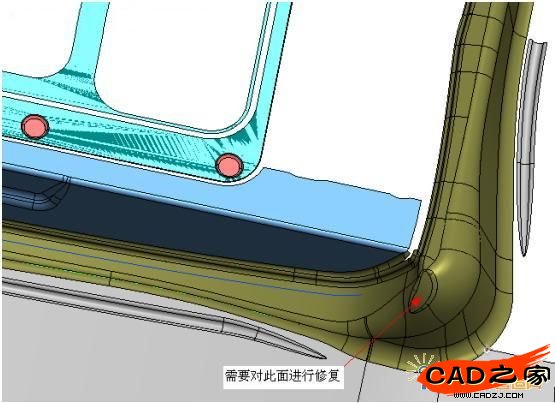

　　1、需要修整的壞面如圖一所示：

圖一

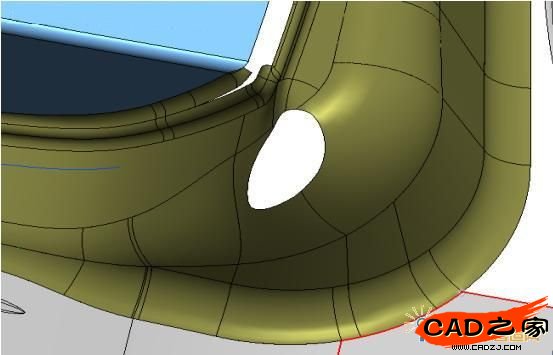

　　2、首先將此壞面刪除，如圖二所示：

圖二

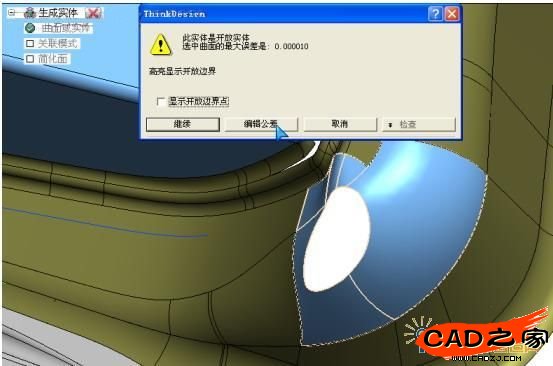

　　3、因為ThinkDesign默認的公差較小，為0.001，這個公差是小于大多3D軟件的，所在在填充此破面之前首先將其默認公差更改，如圖三所示：

圖三

　　4、編輯公差，將0.001改為0.1，如圖四所示：

圖四

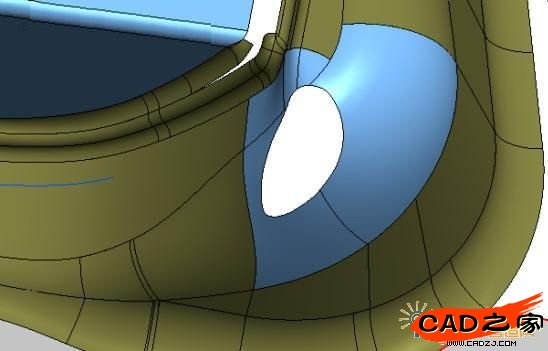

　　5、生成模型如圖五所示：

圖五

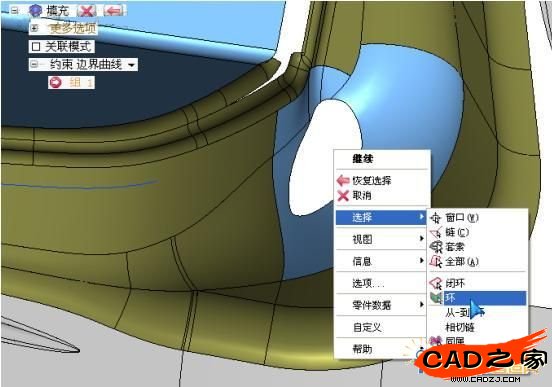

　　6、使用填充補此破面，如圖六所示。在ThinkDesign里給出了很多選擇邊線邊界的方法，用戶可以根據自己需要選擇不同的方式，以快速選中邊界，在此案例中用“環”來選擇需要填充的邊界。

圖六

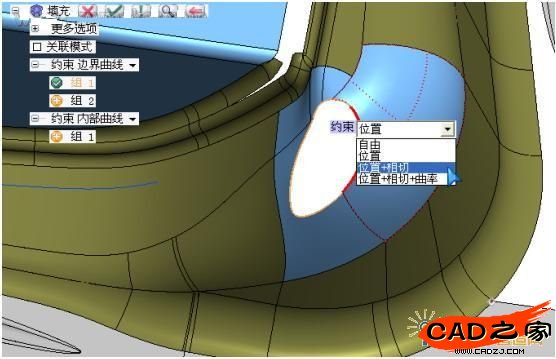

　　在約束下拉框中根據面的連續要求選擇位置+相切以及位置+相切+曲率;對于此模型來說，位置+相切就能滿足客戶曲面連續性的需求。如圖七所示：

圖七

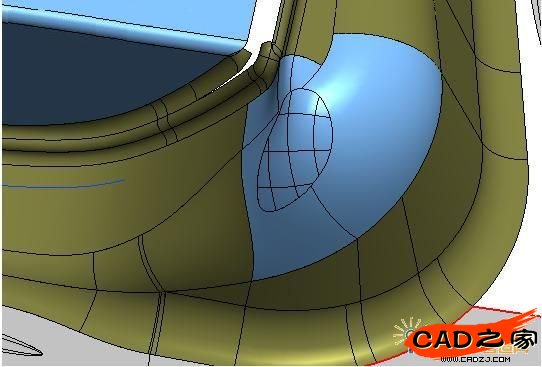

　　7、破面修補完成，整個過程僅用時2分鐘。補好的面如圖八所示：

圖八

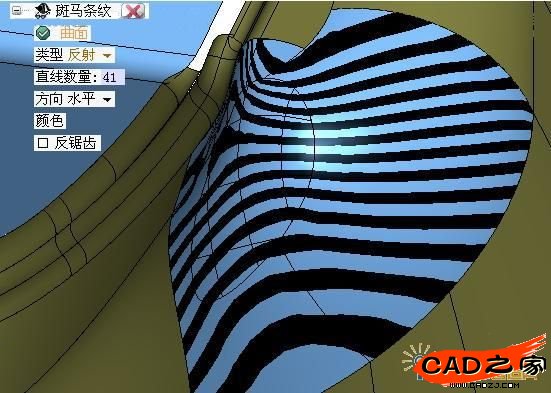

　　用斑馬條紋查看所補面的連續性，還是不錯的。如圖九所示：

圖九

　　整個過程就這么簡單，希望對大家有所幫助。
