1 PDMLink概述

　　PDMLink是美國參數技術公司(PTC)的企業級PDM解決方案Windchill的核心模塊，是一個功能完善的基于Web的產品數據管理平臺。該系統基于Java技術，以授權控制為基礎，為企業用戶提供了一個動態的協作環境。它可以管理從概念設計、詳細設計到生產制造各個階段產生的各類數據。通過把數據管理集成到設計過程當中，極大地推進了設計人員之間的信息共享與協作水平;同時由于其采取數據集中存儲、集中管理的方式，因而可以最大程度地保障數據安全。

　　2 PDMLink的體系結構

　　系統采用了先進的B/S(Browser/Server)3層體系結構(見圖1)，即客戶端/應用服務器/數據庫。

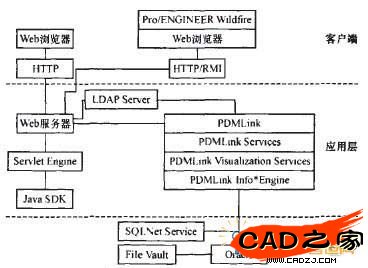

　　圖1 PDMLink架構示意圖

　　1)客戶端的組成非常簡單。它主要通過使用通用的Web瀏覽器執行JavaScript來即時展示HTML頁面，并提供給用戶必要的人機界面。

　　2)應用服務器層主要由HTTP Web服務器、HTTP網關、LDAP服務器、Method服務器及其管理器組成。其承擔處理所有用戶任務的作用。

　　3)數據庫層由Oracle數據庫和文件倉庫組成，分別存儲元數據和物理文件。其中數據庫服務器可以建立在Windchill服務器主機上，也可以搭建專門的服務器以改善性能。

　　系統采用這種體系結構與傳統的C/S 2層結構相比，優點是顯而易見的：首先大大簡化了客戶端的配置與維護;其次將用戶的所有業務處理都集中到應用服務器去執行，使整個系統具有更強的獨立性和可擴展性。并支持各種網絡結構和異構平臺。

　　3 PDMLink在企業中的規劃實施

　　PDMLink在企業中的規劃實施，必須基于對下列項目的詳實調查與分析的基礎上。

　　1)數據數據來源與數據類型;

　　2)承擔者組織、組與用戶;

　　3)產品與存儲庫要求：

　　4)域策略訪問控制與通知策略;

　　5)進程生命周期與工作流。

　　基于上述分析。必須首先明確的一個問題是：何人在何時何處能夠?qū)畏N數據進行何種操作。其具體工作過程見圖2。

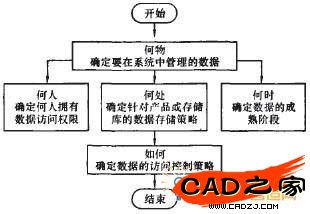

　　圖2 規劃PDMLink實施

　　3.1 確定需要管理的數據

　　調查了解并確定企業需要管理的數據是規劃實施PDMLink的第一步，也是后續工作的重要基礎。其具體工作過程見圖3。對于需要在PDMLink中管理的數據，可以從以下幾個方面進行分類整理：

　　1)數據類型設計數據、技術發布文檔;

　　2)數據來源汽車、工程機械、拖拉機、發動機等;

　　3)產品/項目產品開發項目;

　　4)對象類型成品、部件、文檔、變更對象等。

　　圖3 確定需要管理的數據

　　3.2 確定需要訪問數據庫的用戶

　　深入調查各業務單元，確定需要訪問數據庫的用戶以及Windchill PDMLink的組織策略。其具體工作過程見圖4。主要工作內容包括：

　　1)確定“組織”要求;

　　2)確定用戶賬戶要求;

　　3)確定組成員資格要求;

　　4)通過關聯相應的用戶帳戶來配置組以滿足組成員的權限要求。

　　圖4 確定需要訪問數據庫的用戶

　　其中“組”是PDMLink中一項非常重要的功能，通過“組”可以實現

　　1)目標組成員訪問數據庫資源的權限控制;

　　2)將系統通知目標設置為涉及具體系統事件的組成員;

　　3)生命周期及工作流角色的指派。

　　3.3 確定數據存儲策略

　　Windchill PDMLink的對象必須駐留在產品或存儲庫容器內。管理員應根據本企業的產品結構與組成，合理規劃產品及存儲庫文件夾結構，并將管理域策略如訪問控制規則與產品或存儲庫關聯，以對該容器內的對象產生影響。其具體工作過程見圖5。

　　圖5 確定數據存儲策略

　　3.4 確定業務流程

　　對于企業的業務流程，PDMLink可以從以下幾個方面進行規劃：

　　1)規劃產品的生命周期;

　　2)規劃進程工作流;

　　3)規劃生命周期和團隊模板。

　　為了能夠定義一個適應企業業務流程需要的合理配置。同樣需要實施者詳實調查了解伴隨企業各類數據產生過程的一些重要事情，比如：

　　1)會產生哪些事件和任務?

　　2)誰處理事件和執行任務?

　　3)需要哪些附加訪問權限?

　　4)在將對象升級到下一個狀態前，必須滿足什么升級條件?

　　在此基礎上。規劃合理的產品生命周期和進程工作流(見圖6)。

　　圖6 確定業務流程

　　　3.5 確定數據的訪問控制策略

　　PDMLink通過所謂“域”來定義數據的訪問控制策略。通過“域”與任務承擔者及相關對象之間的映射，建立起完善的數據權限管理規則。其具體工作過程見圖7。

　　圖7 確定訪問控制策略

　　管理員可以通過域策略定義一系列系統管理規則，如訪問控制規則、通知規則、建立索引規則等。其中訪問控制規則是PDMLink系統的核心內容，通過對數據的訪問控制管理，系統可以確定哪些用戶可以在指定的產品和存儲庫中創建、讀取、修改和刪除特定的數據對象。

　　4 PDMLink系統功能在企業產品設計流程中的應用

　　PDMLink具有較為完備的產品結構管理、文檔管理、工程變更管理、權限管理以及生命周期管理等功能，能夠適應大多數企業的設計流程需要;同時，系統還提供了完善的集成應用接口。可以實現與各種主流軟件的集成應用。

　　4.1 產品結構管理

　　產品結構管理是以產品為核心的PDM系統的重要組成部分。在制造企業中，產品結構用來反映一個產品由哪些零部件構成以及這些零部件之間的構成關系。在PDMLink系統中，用戶可以分別使用“自上而下”或“自下而上”的方法創建產品結構，并可以通過“產品結構瀏覽器”方便地加以管理，如設置產品結構配置規則、控制BOM的更改、輸出BOM表或零件清單、管理視圖等。

　　4.2 文檔管理

　　文檔是PDM系統的基本對象。PDM的所有操作最終幾乎都可以歸結到對一個具體文檔的操作，所以文檔管理是PDM系統的核心功能。PDMLink為企業用戶提供了文檔管理所必須具備的一些重要能力，如文檔的創建和更改、文檔屬性的定義、文檔的檢索和查詢等，用戶可以方便地通過諸如文檔存儲、查詢檢索、版本管理等操作完成任務作業。

　　4.3 工程變更管理

　　在大多數情況下，變更控制可能是PDM系統中最難控制的業務活動，沒有有效變更控制的更改往往會給企業帶來意想不到的損失。在PDMLink系統中，用戶可以結合產品結構管理、文檔管理等功能，完成從更改請求開始，直到更改活動結束的全程控制。一個典型的變更管理流程如圖8所示。

　　圖8 典型的變更管理流程

　　　對于企業內部，出現以下業務需求時往往需要啟動工程變更管理活動。如產品數據更改、部件規格更改、產品結構變化、文檔的更改及發放、臨時性技術更改等。

　　4.4 權限管理

　　對于企業而言，安全權限管理涉及企業的核心利益，也是所有企業關注的焦點。在PDMLink中，工作組和用戶通過分配的角色獲得系統賦予的相應權限。權限又分為靜態權限和動態權限，所謂動態權限即從流程的角度進行控制，在流程開始階段，用戶擁有某些權限，隨著流程的發展，系統會更改用戶的部分或全部權限，即為用戶權限的動態變化。而靜態權限是從存儲的角度來進行控制，即賦予某些用戶對某些文件夾的永久權限。通過這樣的權限管理策略，可以滿足絕大多數企業數據安全的管理需求。

　　4.5 應用集成

　　為了能夠整合企業使用的各種應用軟件，一個完善的PDM系統應該具備較強的軟件集成能力，能夠與企業使用的各種軟件進行集成應用，實現PDM系統與其他軟件之間的雙向操作。

　　PDMLink除了可以與Pro/Engineer完全“無縫”集成應用外。還可以以“嵌入”的方式實現與其他多種主流軟件如MS Office，Auto-CAD，UG，CATIA，SolidWorks等的集成應用，使企業的產品研發能夠在統一的環境下以協同、共享、高效的方式進行。

　　5 PDMLink在企業中的定制應用

　　由于企業內部各設計部門的產品結構與操作習慣不同，為了取得良好的應用效果，必須根據企業各業務單元的實際情況，在PDMLink中定制相應的產品模板。

　　所謂產品模板即由PDMLink組織管理員預先創建的包含一系列產品初始化規則的樣板文件。

　　通過產品模板，管理員可以預先定義以下產品初始化規則：

　　1)產品不同部件默認的文件夾路徑;

　　2)默認的生命周期方案;

　　3)默認的團隊方案;

　　4)默認的權限控制方案;

　　5)默認的產品編號方案;

　　6)默認的數據版本方案。

　　在PDMLink的具體應用過程中使用產品模板可以最大限度地滿足不同部門的個性需求、避免配置錯誤并提高效率，是企業成功應用PDMLink系統的第一步。因此需要管理員根據企業各業務單元的具體需求，縝密規劃，區別對待，編寫與各部門工作方式盡量一致的產品模板，驅動后續業務的開展。

　　6 結束語

　　基于Web的PDM系統以其優良的架構以及對產品研發過程、研發團隊、設計數據的有效組織和管理的強大能力被越來越多的企業所采用，已成為目前的主流應用模式。作為由Windchill核心組成的PDMLink構筑的產品數據管理平臺，為企業提供了一個并行、協同、安全、高效的產品設計環境，實現了企業產品設計數據的集中管理與控制，為企業實施應用PDM系統提供了一個可供選擇的方案。
