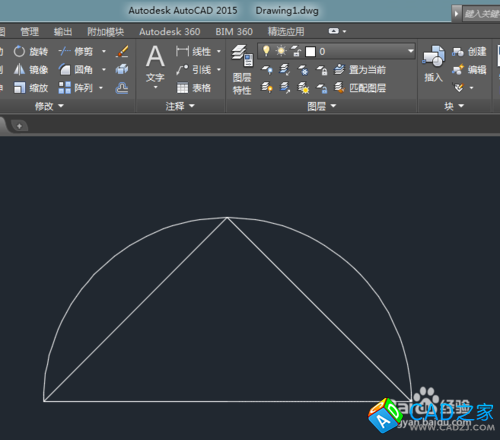

在CAD2015下，繪制圓弧的種類有許多中，本節CAD教程講解通過三角形的三個頂來來繪制圓弧的技巧，歡迎學習；
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P4031418-0.jpg)
-
為了規范圖形，先繪制一條長50mm的水平直線，作為三角形的第一條邊；
-
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P4036404-1.jpg)
-

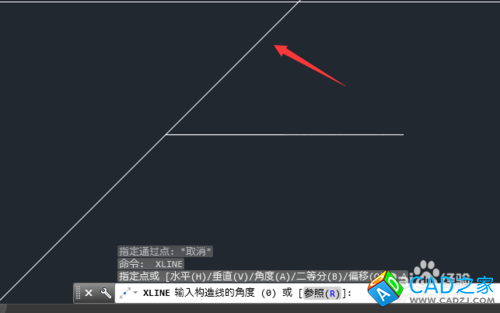

隨意繪制一個斜線；（需要使用構造線中的角度功能才能繪制此線，關于其角度，大家練習時自訂即可）
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P40345W-2.jpg)
-

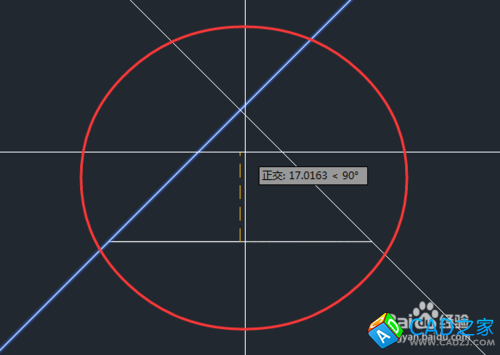

使用MI（鏡像命令）以直線的中間為基礎，鏡像另一側的斜線，當然也可以同樣使用構造線，不過此時在輸入角度時，要使用負值；
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P4033143-3.jpg)
-

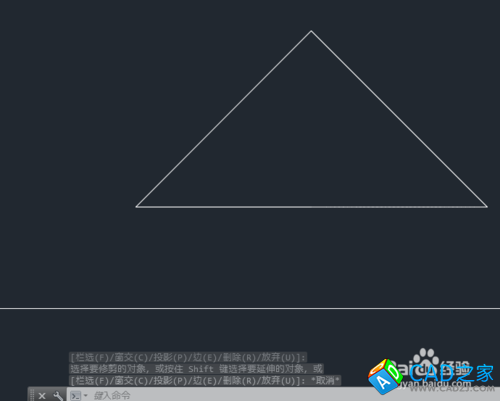

通過修剪得到的三角形如下圖；（使用修剪命令時，先點空格，然后直接選需要修剪的直線就好了）
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P4032S5-4.jpg)
-

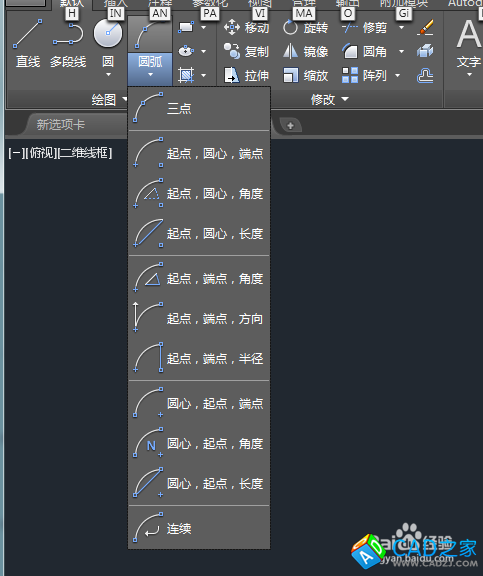

CAD2015下繪制圓弧的命令有好多種，下圖是其具體的畫法截圖；
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P4034A5-5.jpg)
-

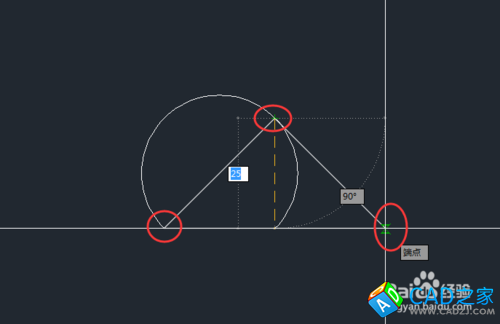

單擊三點繪制圓弧命令后，依次選擇三角形的三個頂點（圖1所示），選擇完成后，最終通過三點繪制的圓弧如圖2；
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P40320I-6.jpg)
![CAD教程：[25]根據三角形頂點繪制圓弧技巧](/uploads/allimg/150304/0P403CL-7.jpg)
