有限元分析中,網格建模是至關重要的,網格質量也影響著分析結果的可靠性。輕則影響數值大小，重則計算無法收斂。對于大規模裝配體模型，尤其是裝配接觸部位，建模則更加關鍵。TSV-Pre 在解決裝配建模方面有著獨特之處。本文以一個法蘭結構裝配體網格建模對此功能技巧加以闡述。

　　1.CAD模型

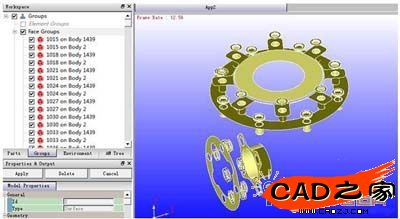

　　法蘭裝配體由16組零部件組成。在做非線性接觸分析時需要100多個接觸關系。

　　2.模型裝配

　　這里的模型裝配有別于CAD軟件中對零部件的裝配定位。而是通過搜索找到裝配部位接觸的區域，生成共享面。

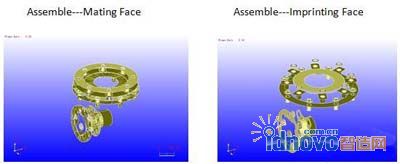

　　搜索裝配面組 生成共享面

　　3.網格劃分

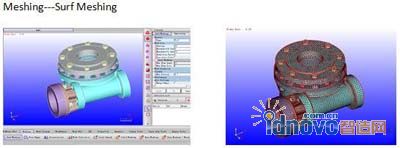

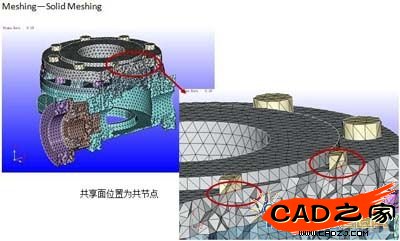

　　裝配模型生成共享面后，便可以開始網格劃分。TSV-Pre的網格劃分思想即是從整體入手，劃分面網格，而后劃分體網格。

　　4.共享面分離

　　為了滿足不同分析類型，裝配體之間的連接，或者是共節點，或者是Tie連接，或者是接觸。針對不同連接類型，TSV-Pre有不同的解決方案。如果是共節點，則不需要再做任何操作。如果是Tie連接，或者通用接觸，則需要將共享面分離出接觸對。

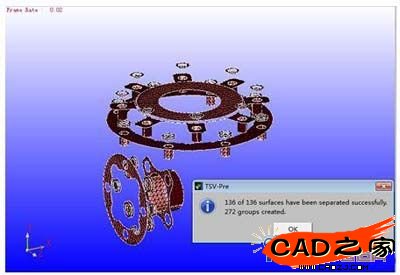

　　TSV-Pre分離出接觸面后，會自動定義出命名相對應的接觸對組，進而方便的定義接觸條件。

　　5.總結

　　一個小小的裝配功能，體現了軟件與工程分析的緊密結合。縮短了建模時間，提高了建模質量，進而提高求解時的收斂性。

　　隨著CAE技術的不斷發展，CAE軟件的不斷創新。軟件的功能越來越多強烈的體現了工程應用的需求。反過來只有緊密與實踐相結合，才能不斷提升軟件水平。
