不同比例尺漂亮的“配置”和“打印”

時間:2009-12-25 17:43:22 來源:

以知條件：1。一扇雙門->高395CM，寬240CM

2。八階的樓梯->高450CM，寬500CM

3。沙發組一套

4。有一張A3的圖紙是以MM為單位

5。尺寸標注型式DIMS1的變量以MM為設定（配合圖框）

成果目標：1。插入公司的A3專用圖框

2。將三大主角做一適當?shù)谋壤渲?/p>

步驟一：打開圖形文件，三位主角各在不同的位置，圖紙是以CM為單位所繪制的，標注型式DIMS1->尺寸相關變量是以MM為單位。

步驟二：切至“配置1”空間（空空如也）

步驟三：插入圖框

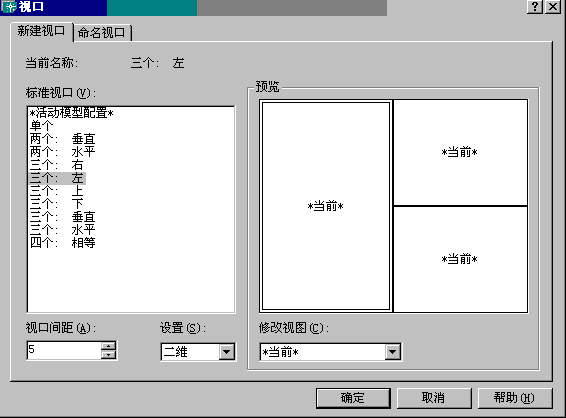

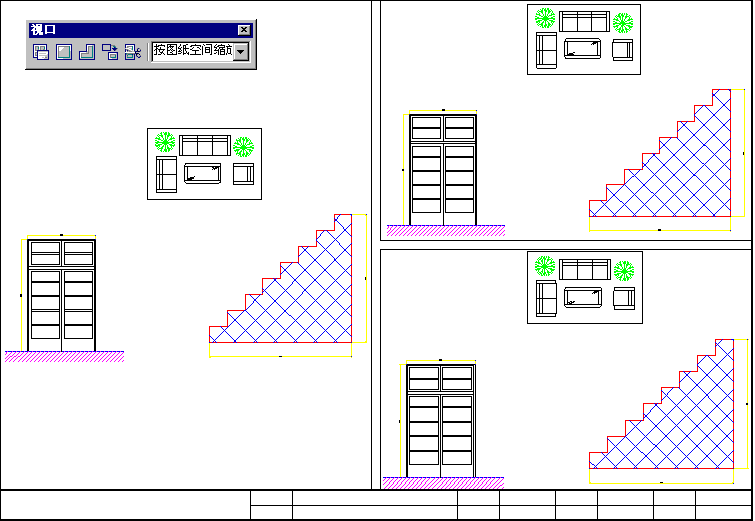

步驟四：調出視口工具欄，并執行VPORTS命令，分割畫面如下，并設定間距=5。

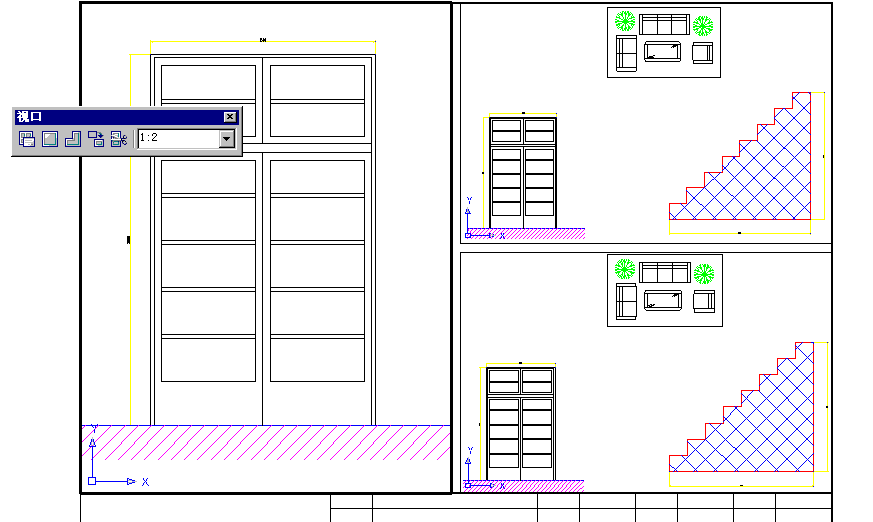

步驟5：先調整左邊門至指定比例1:2（或ZOOM->1/2xp，）

步驟6：在調整右上角樓梯至指定比例0.2

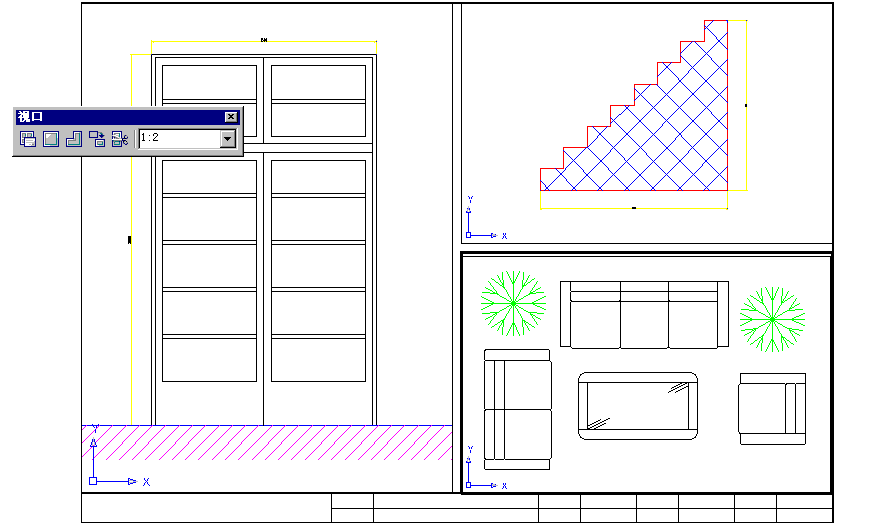

步驟7：再調整右下角視口沙發至適當比例（比例不限）

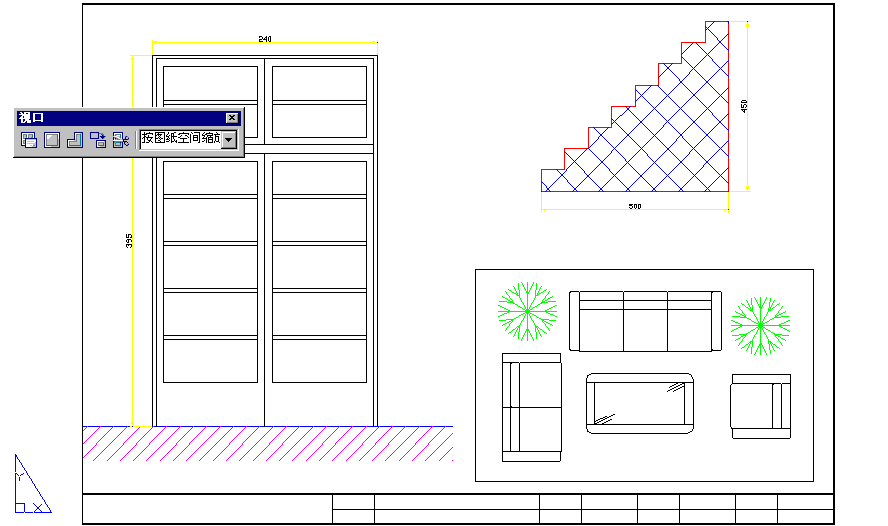

步驟8：切回圖紙空間，新建圖層“0-VIEW”，將三個視口框線更換至該圖層，并將該圖層關閉OFF，則呈現如下漂亮的效果。

步驟9：切至TXT層，在圖紙空間上寫上“比例”文字。

左邊“雙門”視圖：#p#分頁標題#e#

因為圖紙是MM為單位，而畫的圖形卻是公分，1CM=10MM，圖形對象的值已經等于縮小10倍了，所以實際的輸出比例值文字應該寫成：

輸出比例=“視口比例”/“單位比”=“1/2”/“10”=1/20

右上“樓梯”視圖：0.2=1/5

輸出比例=“視口比例”/“單位比”=“1/5”/“10”=1/50

右下“沙發”視圖：

并不需要標注比例尺，我們就寫上文字“真皮沙發組+茶幾”。

步驟10：修正尺寸標注的顯示大小。

由于當初標注型式DIMS1的各變量都是以MM為單位設定的，與圖框的單位相同（這是正確的規劃方式）。

有三種方式可以調整各視口尺寸標注（建議用第三種方式，都不用計算）：因各版本不同，有所不同。

第一種方式：直接更改DIMSCALE值，在進入各視口更新尺寸標注

第二種方式：在設定兩種標注型式DIMS20和DIMS50，分別修改整體比例為2和5，再進入各視口更新尺寸標注型式。

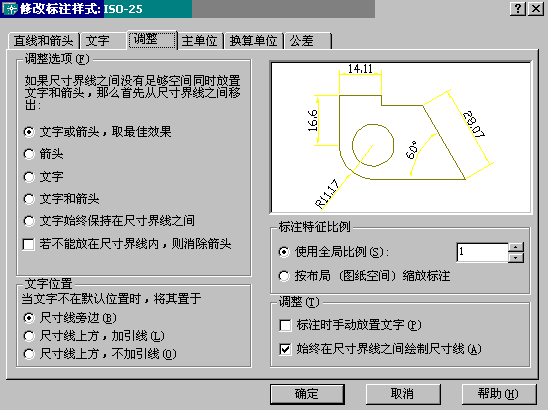

第三種方式：直接調整原標注型式DIMS1的整體比例控制選項即可。

步驟11：快樂打印，漂亮而完美，直接以1：1輸出再A3圖紙上，正確而完美。

步驟12：大功告成！

注意事項：

若發現視口中的尺寸標注并未自動調整成正確大小時，請分別進入各視口中，執行一次“標注更新”，并選取該視口的標注圖元即可！

而后如果發現視口比例未再更動，則標注型式內的設定一變動，則各視口內標注會自動更新！

反之，如果視口內縮放比例變更，則必須至該視口中執行一次“標注更新”才行！
