對象捕捉功能是繪圖中使用最頻繁的功能，因?yàn)樵诠ぷ骼L圖中，經常要對各種圖形實體的特征點進行定位，以幫助設計者找到特征點。因此捕捉功能的性能和準確性直接決定了操作的效率，也體現一款軟件的成熟度。浩辰ICAD2007i在細節上進行精雕細琢，對象捕捉功能進一步完善，性能進一步提升，相比其他國產CAD有明顯優勢。

　　一、浩辰ICAD2007i捕捉功能的亮點　　浩辰ICAD2007i不僅對捕捉的準確性和穩定性進行了改善，還增加了兩種新的捕捉方式和大量的功能，使功能更加完整，用戶操作更加方便。下面就簡單介紹一下浩辰ICAD2007i對捕捉所做的重大改進。

　　1.性能改進：對圖塊、外部參照、樣條曲線、多段線等比較復雜的實體捕捉時的性能進行優化，加快捕捉的處理。

　　2.增加延伸和平行捕捉。延伸捕捉模式用于捕捉直線或圓弧的延伸點，平行捕捉模式用于繪制平行于另一對象的一直線。

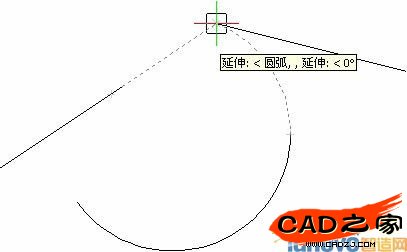

延伸捕捉模式

延伸捕捉模式

　　3.實現外觀交點的捕捉。用于捕捉圓弧、圓、橢圓弧、橢圓、直線、多線、多線段、參照線等的外觀交點。此交點可以是三維空間的實際交點也可以不是三維空間的實際交點。

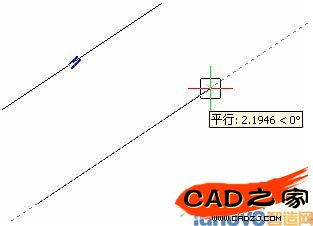

外觀交點捕捉 延伸和平行捕捉

　　4.在浩辰ICAD2006i的后期版本中已經實現了布局空間中對視口內實體的捕捉，用戶可以通過捕捉視口內對象在布局空間繪制圖形和標注。

　　5.增加遞延垂足功能和遞延切點，以及遞延切點和遞延垂足在拖動過程中的效果。下面以垂足為例，如果想繪制一條與某一個對象垂直的線，可以先在對象上捕捉垂點，這一點就是遞延垂點，然后可以拖動光標確定下一個點，軟件會自動地計算對象上垂足得到前一個點。

捕捉遞延垂足

拖動光標時的效果

　　6.增加命令行int，app捕捉功能。在命令執行過程中，輸入int,app后，先點取一個對象，再將光標移動到另一個對象上時，就可以求得這兩個對象的交點、延伸交點或外觀交點。

延伸交點的捕捉示意

延伸交點的捕捉示意

　　7.增加Tab鍵切換捕捉點功能。當一次捕捉到多個滿足條件的點時，按Tab鍵可以切換捕捉點的選擇，同時會以虛線的形式提示點的相關

利用tab鍵切換為不同捕捉點時的效果

利用tab鍵切換為不同捕捉點時的效果

　　8.增加按捕捉方向輸入數值的定位方式。此時捕捉點只用于確定方向，輸入的數值可以確定一個沿捕捉方向距離上一點偏移一定距離的一個點。

　　9.增加設置捕捉點的優先級。

　　10.增加對引線實體進行捕捉。

對引線的捕捉

　　11.在草圖設置對話框中對象捕捉的選項前加入了標記樣式的圖案，用戶可以更清楚標記所對應的點類型。

　　二、浩辰ICAD2007i捕捉效果展現

　　相比國內其他同類產品，ICAD2007i的捕捉功能更完整，兼容性更好，運行效率更高，細節處理更加細致。下面幾個簡單的例子就可以說明這一點。

　　1、在布局空間中捕捉視口內實體

　　雖然現在一些其他國產CAD平臺也支持在布局空間中捕捉視口內實體，但存在一些明顯的錯誤，下面舉個最簡單的例子。

　　下面是很簡單的一張圖形，只有三個圓。如果三個圓不做任何處理，在布局空間捕捉所有的軟件都基本正常。現在我們將三個圓組成一個塊，然后將UCS的原點設置到兩個同心圓的中心，然后再進入布局空間捕捉。結果表明，浩辰ICAD2007i捕捉的效果和不設置UCS時是完全一樣的。而另一款國產CAD平臺產品就出現了下圖中的效果，根本無法正常計算捕捉點。

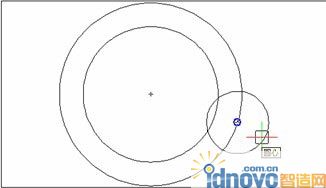

在浩辰ICAD2007i中捕捉圓心的效果

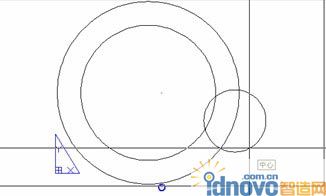

在另一款國產CAD平臺中中捕捉圓心的效果

　　2、交點、外觀交點的捕捉

　　目前，外觀交點的捕捉國產CAD平臺軟件都支持，但浩辰ICAD2007i是在任何視圖下都能準確計算出外觀交點，而國產其他CAD平臺則在簡單的軸測視圖中就無法正確捕捉，捕捉到的仍是俯視圖中的外觀交點。

　　仍然用最簡單的圖來測試一下，畫兩條空間交叉的線段(Line)，也就是將一條線段的Z坐標改為非0的值，然后切換到西南軸測視圖，只設置捕捉外觀交點。可以切換為任意一個軸測視圖，只要這兩條線在當前視圖中相交。

浩辰ICAD2007i捕捉外觀交點的效果

另一款國產CAD平臺捕捉外觀交點的效果

　　3、圖塊內部點的捕捉

　　浩辰ICAD平臺軟件很早就實現了對圖塊內的點的捕捉，而且對性能進行了優化。勘察設計行業在設計時經常會把一整張圖紙作為外部參照或圖塊插入到圖紙中，這樣的圖塊內所含實體非常多，浩辰ICAD2007i在捕捉這樣的大圖塊內部點時，速度和準確性都能滿足要求。而國內其他CAD平臺產品在對大圖塊內的點進行捕捉時停頓感強，鼠標容易被吸住，有錯誤捕捉點，有時甚至根本無法正常捕捉，以下圖為例。

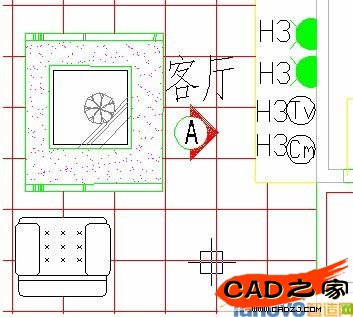

對圖塊內的點的捕捉

　　某些國產CAD平臺軟件在大的圖塊或外部參照內進行捕捉時，光標移動到需要捕捉點附近時，不顯示任何捕捉標記。例如上圖中我們需要捕捉兩條線的交點，這款國產CAD平臺軟件需要光標在交點附近停留幾秒鐘，然后才可能出現捕捉標記。如果是外部參照中的嵌套塊，則反應更慢，給人的感覺就是根本不支持捕捉。如果在外部參照上繪制了其他圖形后，可以更明顯看到捕捉外部參照內外點時的速度差異。而浩辰ICAD2007i的反應則要靈敏得多，基本可以實時顯示捕捉標記，完全不會出現上述現象。

　　4、節點捕捉

　　浩辰ICAD2007i對MTEXT和標注的節點捕捉與AutoCAD2007基本相同，而其他國產CAD平臺則不支持MTEXT節點捕捉，對標注節點的捕捉功能不完整。

浩辰ICAD2007i可以支持多行文字和標注文字的節點捕捉

浩辰ICAD2007i可以支持多行文字和標注文字的節點捕捉

　　5、浩辰ICAD2007i的捕捉功能與其他國產CAD平臺的對比如下表所示：

　　浩辰ICAD2007i的推出，是浩辰對客戶需求精確把握與對軟件功能精雕細琢的良好體現。經過提升對象捕捉的功能和性能，浩辰軟件更實際地解決了設計師工作中的問題，大大提高了設計師的工作效率。扎根于技術的實際應用，不斷加大開發力度，不斷完善平臺軟件的基礎功能，浩辰必將為國產CAD平臺軟件發展開創了一條全新的道路。
