浩辰ICAD2007i的推出讓國產CAD軟件的技術水平又上了一個新臺階，引起設計人員的廣泛關注，近日，中國勘察設計協會也在全國范圍內發文通知，大力推薦使用浩辰ICAD平臺軟件，以解決設計單位的正版化和實際應用問題。下面就介紹一下浩辰ICAD2007i的強大功能之一——漸變填充。

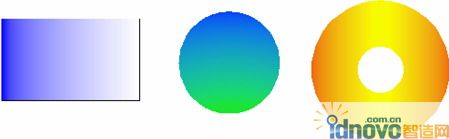

　　漸變填充是一種實體圖案填充，能夠在填充區域產生顏色過渡的效果，如下圖所示。這在某些設計領域是非常有用的，因?yàn)樗梢允股傻膱D形更加逼真、美觀。

圖1

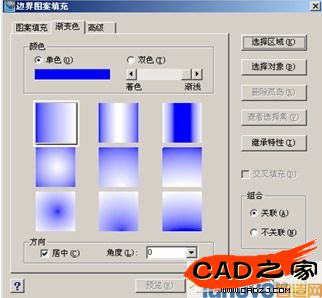

　　浩辰ICAD2007i提供了漸變填充命令“Gradient”，該命令彈出圖案填充對話框，并顯示漸變色選項卡，如下圖所示。在該選項卡中，用戶可以選擇預定義的9種漸變填充效果之一(例如，線性過度、球狀過度或拋物線過度等)，并能指定顏色過度的方向。另外，用戶也可以選擇在兩種顏色之間過度或是單一顏色的深淺過度。

圖2

　　漸變填充區域的選取方式、與邊界的關聯屬性及孤島檢測等都和圖案填充相同。ICAD中雙擊一個漸變填充實體，就可以對其進行修改。

　　浩辰ICAD2007i漸變填充操作簡便

　　1.輸入命令Gradient或選擇菜單“繪圖”=〉

　　“圖案填充”或點擊工具條按鈕。

　　2.在“邊界圖案填充”對話框中，單擊“選擇區域”或“選擇對象”。

　　3.指定內部點或選擇對象，然后按ENTER鍵。

　　4.在“邊界圖案填充”對話框的“漸變色”選項卡中，選擇“單色”。

　　5.如果要修改顏色，請單擊顏色條，打開“選擇顏色”對話框。

　　6.可以拖動“著色/漸淺”滑塊調整單色漸變效果。

　　(1)將滑動條向“漸淺”一端拖動可以創建逐漸變成白色的顏色過渡。

　　(2)將滑動條向“著色”一端拖動可以創建逐漸變成黑色的顏色過渡。

　　7.單擊9種漸變效果之一，然后設置以下選項：

　　(1)選擇“居中”可以創建對稱的填充效果，否則顏色漸變的起始點發生偏移。

　　(2)指定顏色過度的方向角度。

　　8.單擊“預覽”查看漸變填充的效果。

　　9.單擊“確定”創建漸變填充。

　　浩辰ICAD2007i還可創建雙色漸變填充：

　　1.輸入命令Gradient或選擇菜單“繪圖”=〉“圖案填充”或點擊工具條按鈕。

　　2.在“邊界圖案填充”對話框中，單擊“選擇區域”或“選擇對象”。

　　3.指定內部點或選擇對象，然后按ENTER鍵。

　　4.在“邊界圖案填充”對話框的“漸變色”選項卡中，選擇“雙色”。

　　5.如果要更改其中的一種顏色，請單擊該顏色條，打開“選擇顏色”對話框。

　　6.單擊9種漸變效果之一，然后設置以下選項：

　　(1)選擇“居中”可以創建對稱的填充效果，否則顏色漸變的起始點發生偏移。

　　(2)指定顏色過度的方向角度。

　　7.單擊“預覽”查看漸變填充的效果。

　　8.單擊“確定”創建漸變填充。

　　浩辰ICAD2007i “漸變色”選項卡

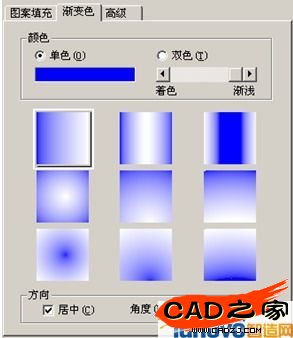

　　“漸變色”選項卡從上到下分為三個部分：顏色選擇部分;漸變樣式選擇部分;方向設置部分。如下圖：

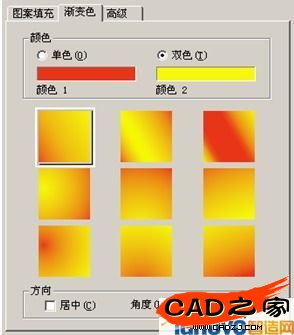

圖3

圖4

　　顏色

　　單色：使用單一顏色的亮度變化產生漸變效果。選擇“單色”時，對話框?qū)@示顏色樣本條和“著色/漸淺”滑塊。

　　雙色：指定兩種顏色之間平滑過渡的漸變效果。選擇“雙色”時，對話框?qū)@示兩種顏色的顏色樣本條。

　　顏色樣本條：指定漸變填充的顏色。單擊顏色樣本條，彈出“選擇顏色”對話框，從中可以選擇要使用的顏色。

　　“著色/漸淺”滑塊：指定一種顏色的漸淺(選定顏色與白色的混合)或著色(選定顏色與黑色的混合)，用于漸變填充。

　　漸變樣式

　　顯示用于漸變填充的九種固定樣式：LINEAR(線性), CYLINDER(圓柱), INVCYLINDER(反轉圓柱), SPHERICAL(圓球), HEMISPHERICAL(半球), CURVED(拋物線), INVSPHERICAL(反轉圓球), INVHEMISPHERICAL(反轉半球), INVCURVED(反轉拋物線)。

　　方向

　　指定顏色漸變的角度以及其是否對稱。

　　居中：選中創建對稱的填充效果，否則顏色漸變的起始點偏移向區域左上方。

　　角度：指定漸變填充的角度。

　　浩辰ICAD2007i漸變色填充效果超越AutoCAD2007

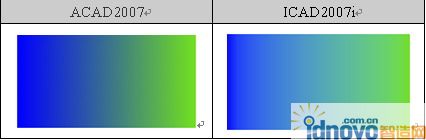

　　浩辰ICAD2007i的漸變色填充在功能上與AutoCAD完全兼容。中望2007目前尚不支持漸變色填充。另外，ICAD的漸變填充啟用了伽馬修正，因此，顏色過渡比AutoCAD顯得平滑，過渡中間沒有像AutoCAD那樣出現較暗區域，效果如下圖所示。

圖5

　　浩辰ICAD2007i在以前版本的的基礎上大大提升了軟件的功能和性能，更實際地解決了設計師工作中的問題，大大提高了設計師的工作效率。扎根于技術的實際應用，不斷加大開發力度，不斷完善平臺軟件的基礎功能，浩辰必將為國產CAD平臺軟件發展開創了一條全新的道路。
