在使用CAD軟件進行設計的時候，有很多種技巧可以幫助你提高設計效率。以中望3D為例，在設計中把常用標準零件加入到自定義的零件庫，可以減少零件的重新建模，增加標準零件的重用性，提高工作效率。下面就為大家介紹一下中望3D的自定義零件庫。

設計思路：在三維零件樣板的基礎上確定一組設計參數來控制模型的形狀和拓?fù)潢P(guān)系，并建立零件族設計參數的系列尺寸。最后，通過選擇不同系列尺寸來自動生成零件的三維模型，從而實現三維零件庫的創建。

1. 創建三維零件樣板

下面我們以標準漸開線直齒輪為例子

1.1控制齒輪的基本參數為:

齒數 =z 模數=m 壓力角=α 齒頂高系數=Ha 頂隙系數=Ca

齒輪厚度=H

1.2 由于齒輪的模數m 、壓力角α、齒頂高系數Ha 及頂隙系數Ca都有國家標準規定，正常情況下均為常數,所以實際我們只需控制z和 H值就可以達到控制齒輪的基本形狀

1.3 建立齒輪的基本模型(具體過程不再詳細說明)

1.4 添加齒輪的基本參數為部件屬性

Attributes → Part attributes

注：這里Tool_Num =Z =齒輪齒數 Height =H=齒輪厚度

2. 族表的建立

2.1 Utilities →PartTable

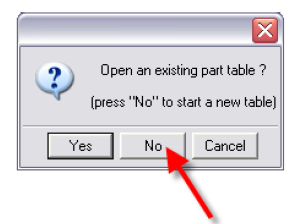

2.2 在彈出窗口選擇No,創建一個新表格

2.3 你將看到以下編輯界面：

2.4 如圖示右擊選擇Edit

2.5 在Number一欄輸入 “G_001”,點擊Apply 退出

2.6 點擊Paste

2.7 如下圖所示，填寫對話框

2.8確認后，我們可以看到表格增加了 50(10*5)條名目

2.9 點擊Save → Ok保存退出

3. 三維零件庫的調用(兩種途徑)

3.1通過項目文件管理器，直接調用

Use the part library

3.2直接在操作界面以裝配部件的方式導入

Utilities → Part library

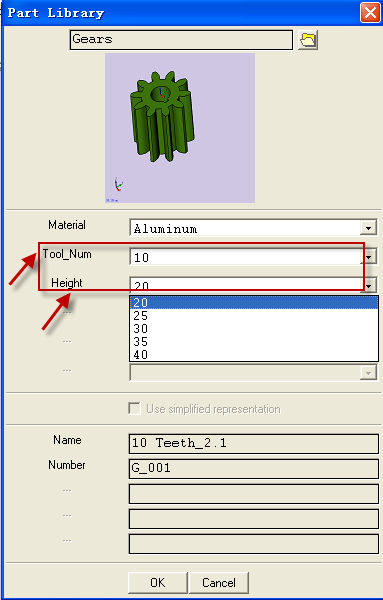

3.3在零件調用界面，我們可以看到Tool_Num和Height增加了下拉菜單，其族表對應表格為

共可調用50個不同尺寸規格的子零件

至此，完成齒輪的自定義零件庫的創建。
