建筑行業的CAD設計師在日常繁瑣的設計工作中，對一幅圖紙要進行很多的細微的修改，在圖紙完工的時候往往很多地方的標注要進行修改，設計師一個一個去修改要花費很多時間。隨著中望CAD2010版本的推出，用了中望CAD的標注替換功能，一次性能夠?qū)λ械臉?biāo)注進行全部替換，極大地提高了設計師們的效率。下面為大家講解下中望CAD標注替換功能在實際設計工作中的運用。

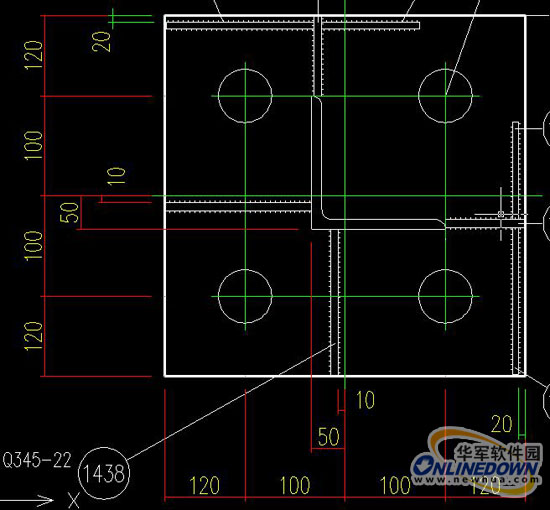

下面是一張建筑圖，上面有很多個轉角標注。

通常的方法，是通過手動修改標注的標注文字，來一個一個地改變標注?，F(xiàn)在通過標注替換功能對整張圖紙的標注進行替換。

首先我們要把標注為150的所有標注一次性替換成100，在命令行輸入dimreplace命令

在需要替換的標注值內輸入150，在目標標注值內輸入100.點擊替換

整張建筑圖紙內的150就全部替換成100了。

標注替換功能不僅僅能將數字替換成數字，還可以將標注中的數字替換成字母，或者別的字符。例如，我們的目的是將50替換成abc。

一：輸入dimreplace命令

二：分別輸入替換標注值和目標標注值

三：點擊替換，下圖是替換的結果

 四：上圖中的50已經被全部替換成標注為abc的值了。

通過標注替換的功能，就可以一次性實現對多個相同的標注進行替換，在平時的設計工作中，提高了工作效率。

設置和操作的步驟如下

1.打開一幅你需要進行標注替換的圖紙。

2. 在命令欄輸入dimreplace.

3. 選擇你所要替換的標注值，將要被替換的標注值輸入替換標注欄。

4.將替換的標注值輸入目標標注欄。

5.單擊“替換” 按鈕，用戶可以一次替換掉所有需要替換的標注。

在這里要注意的是，我們中望的標注替換功能是對一幅圖紙上的相同的標注進行替換，要是標注不同，或是沒有這個標注，是不能替換的，系統將會提示：

中望CAD一直以設計師為本，特色功能都是貼心針對設計師的需求所設計的，真誠希望中望CAD能再接再厲，推出更多的人性化新功能，真正打造出世界一流的CAD平臺軟件。
