AutoCAD軟件中沒有標準機械樣板文件，為了提高繪圖效率，我們可以利用AutoCAD2002創建一個自己的機械樣板文件，本文以A4圖紙為例，具體講述如何創建屬于自己的機械樣板文件。
一、建立一個新圖形文件
    單擊“文件”菜單下“新建”選項，在打開的“AutoCAD2002今日”窗口下拉列中選擇“默認設置”，然后選擇“公制”選項，建立一個新圖形文件。
二、在新圖形中，根據標準要求，創建定義一系列的繪圖特性
 1.繪圖參數的設置
(1)設置繪圖單位
單擊“格式”菜單下的“單位…”選項，彈出“圖形單位”對話框。
    長度區域中，在類型列表框中選擇“小數”，在精度列表框中選擇“0.0000”；在角度區域中的類型列表框中選擇“十進制度數”，精度選擇“０”；其他內容默認系統原有設置。單擊“方向…”按鈕，在“方向控制”對話框中講“基準角度”設為“東”。然后單擊“確定”按鈕，再單擊“圖形單位”對話框中的“確定”按鈕，完成設置。
(2)設置繪圖界限
設置繪圖界限的具體內容如下。
命令：LIMITS
重新設置模型空間界限：
指定左下角點或“開（ON）/ 關（OFF）”<0.0000,0.0000>：0,0
指定右上角點<420.0000,297.0000>：297,210
命令：LIMITS
重新設置模型空間界限：
指定左下角點或“開（ON）/ 關（OFF）”<0.0000,0.0000>：ON
    (3)執行“圖形縮放（ZOOM）”命令中的“全部（A）”選項，并單擊狀態行上的“柵格”按鈕，打開柵格顯示模式，檢查圖形界限是否能夠盡可能大的顯示在繪圖區。若不符合要求，則用“窗口縮放”命令進行調整制止合乎要求。
2.設置圖層

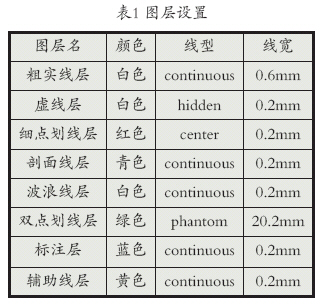

    單擊“對象特性”工具欄上的“圖層”命令按鈕，彈出“圖層特性管理器”對話框。根據機械制圖實際需要，可將圖層設置如下：

3.設置文本標注樣式
    單擊“格式”菜單下的“文字樣式…”選項，系統彈出“文字樣式”對話框。
    然后單擊“新建…”按鈕，在彈出的“新建文字樣式”對話框中單擊“確定”按鈕，在對話框的“樣式名”編輯框中輸入“HZFS”，然后單擊“確定”按鈕，選擇“字體名”下拉列表框中的仿宋體，選擇“樣式名”區域下拉列表框中的“樣式１”，然后選擇“字體名”下拉列表框中的“Times News Roman”。單擊“應用”按鈕，最后單擊“關閉”按鈕，完成文本標注樣式的設置。
4.設置尺寸標注樣式
    單擊“標注”工具欄上的“標注樣式…”按鈕，打開“創建新標注樣式”對話框。
    在“新樣式名”編輯框中輸入“機械”，其余編輯框默認系統原有設置。單擊“繼續”按鈕，打開“新建標注樣式：機械”對話框。
 (1)設置直線和箭頭
    單擊“直線和箭頭”標簽頁，在“顏色”和“線寬”列表框中分別選擇“隨層”，在“基線間距”編輯框中輸入“７”，在“超出尺寸線”編輯框中輸入“2.5”，在“起點偏移量”編輯框中輸入“０”，然后在“第一個／第二個／引線”編輯框中選擇“機械標記”選項，在“箭頭大小”編輯框中輸入“2.5”，在“類型”列表框中選擇“無”選項，其他內容默認系統原有設置。
 (2)設置文字
    單擊“文字”標簽頁，在“文字樣式”列表框中選擇“HZFS”，在“文字高度”編輯框中輸入“５”，然后在“垂直”編輯框中選擇“上方”選項，在“水平”列表框中選擇“置中”，在“從尺寸線偏移”編輯框中輸入“0.3”，在“文字對齊”區域選擇“與尺寸線對齊”項。其余內容默認系統原有設置。#p#分頁標題#e#
(3)單擊“調整”標簽頁，默認系統原有設置。
(4)設置主單位
    單擊“主單位”標簽頁，在“精度”列表框中選擇“0.0”，然后在“舍入”編輯框中輸入“０”，其余內容默認系統原有設置。
(5)設置公差
    單擊“公差”標簽頁，在“方式”列表框中選擇“極限偏差”選項，在“高度比例”編輯框中輸入“0.5”，其余內容默認系統原有設置。
    單擊“確定”按鈕，然后單擊“標注樣式管理器”的“關閉”按鈕，關閉“標注樣式管理器”對話框，完成對尺寸標注式樣的設置。
三、定義表面粗糙度圖塊
    由于在AutoCAD中沒有表面粗糙度的尺寸標注命令，而該項標注又是機械圖樣中必不可少的重要內容，因此，可將其設置為一個圖塊 ，利用圖塊的插入命令來進行標注。
 1.繪制表面粗糙度符號
將標注層置為當前圖層，然后執行下列操作。
命令：LINE
指定第一點：屏幕上任點一點
指定下一點或“放棄（U）”：@10<60
指定下一點或“放棄（U）”：@10<180
指定下一點或“閉合（C）／放棄（U）”：C
命令：COPY
選擇對象：選擇線段AB
選擇對象：（不選擇）
指定基點或位移，或者“重復（M）”：點取點A
指定位移的第二點或<用第一點作位移>：點取點B
表面粗糙度符號如圖所示。

2.定義塊
    單擊繪圖工具欄上的“定義塊”按鈕，彈出“塊定義”對話框，在名稱編輯框中輸入“粗糙度”；然后在“基點”一欄中單擊“拾取點”按鈕，切換到繪圖區拾取A點為基點；接著在“對象”一欄中單擊“選擇對象”按鈕，切換到繪圖區選擇整個圖形，其余內容則使用系統原有的默認設置。最后單擊“確定”按鈕，完成對粗糙度圖塊的定義。
四、保存
    單擊標準工具欄上的“保存”按鈕，將圖形保存為“機械．Dwt ”即可。
五、結語
    樣板文件創建后，繪圖時就可以直接打開此樣板圖文件，根據其對圖層、尺寸樣式、文字樣式和線型樣式的設置進行繪圖了。創建樣板文件后，設計人員可以減少每次繪圖前的重復工作，從而大大提高繪圖效率。
