右圖是經過處理的CAD導入SU后，運行找斷線插件和自動封面插件的結果。可以看到?jīng)]有斷頭，封面基本正確。

對這個問題，我想了很多種辦法。以前我是在CAD里對復雜區域就做成閉合面域?qū)隨U，但是也很麻煩。后來想到，如果在CAD里手動把相交的地方打斷，那么兩邊就是單獨兩條曲線，這樣導入SU后相交點的坐標就不會變動，也就不會出現細小的誤差了。

經過實驗，這個方法可行。但是那么多的相交點，一個一個的去處理會非常麻煩。所以我在網上搜索能一次性把所有相交點都打斷的程序。還真找到了！！經過測試，效果非常好，除了對閉合的圓和橢圓不能起作用外，對PLINE，LINE，ARC，SPLINE都能正確打斷。處理后的圖形再導入SU，就沒有斷頭了。封面的效果也很不錯，對于局部橢圓之類的對象，再簡單描一下就可以了.

第一步：下載LISP程序，下載地址：

http://www.cadtec.cn/viewthread.php?tid=295&extra=page%3D1&frombbs=1

或者到這里下載：http://www.91files.com/?4MJOW85QJB6US3CKIH8G

第二步，解壓下載的文件。

選擇解壓到當前文件夾，解壓完成后出現一個LISP的文件夾。

第三步，把文件夾拷貝到CAD的安裝目錄下，如D:Program FilesAutoCAD 2006lisp

第四步，設置工作目錄。

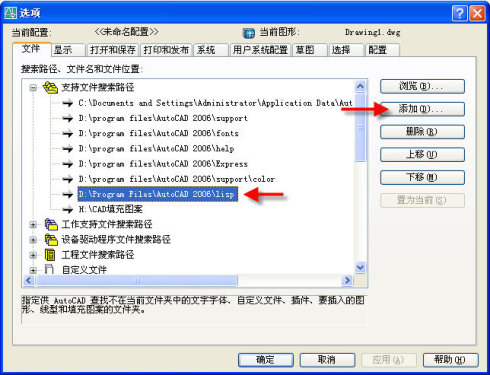

打開AUTOCAD，點擊“工具”菜單>>“選項”，在選項對話框中點擊“文件”，展開“支持文件搜索路徑”，然后點擊“添加”。在出現的路徑箭頭后輸入你的LISP放置的路徑，如D:Program FilesAutoCAD 2006lisp，然后確定。

第五步，加載程序。

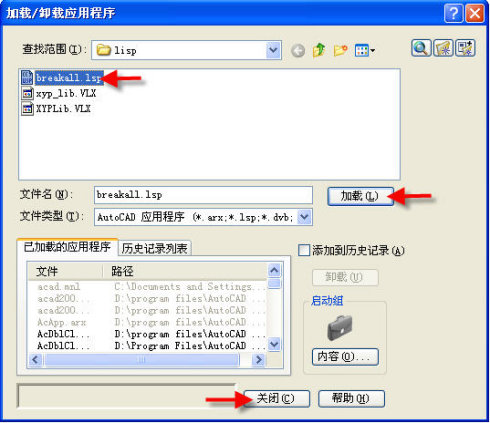

點擊“工具”菜單>>“AutoLisp”>>“加載應用程序”，選擇“breakall.lsp”文件，然后點擊“加載”，再點“關閉”。

第六步，運行程序。

在AUTOCAD命令行輸入QINGLI，然后回車。命令行提示選擇對象時選擇要打斷的對象，然后回車，命令執行完畢。如果所選對象中有圓或橢圓，就會提示無法打斷周期性曲線，不用管它。

第七步，DWG導入SU。

這個步驟就不用我多說了。將整理好的文件導入SU，運行自動封面插件，就可以得到很好的封面效果。

------------------------------------------------------------

自動封面插件在SUAPP和SUTOOL中都有集成，可以到迅雷搜索下載。

或者不想安裝集成插件的，這個是自動封面插件的單獨下載：http://www.smustard.com/freescripts/MakeFaces

------------------------------------------------------------

后記：有些機子可能要把三個文件都加載了才能運行QINGLI命令。

經過測試，在XP系統下CAD2006/2007/2008均可順利運行，其它版本未測試。但是在VISTA系統下經常出錯，所以不推薦在VISTA下用本程序。
