在AutoCAD中，使用圖層“特性”工具欄，可以很方便的查看和修改圖層上的對象顏色、線型和線寬。

1、默認情況下，圖層“特性”工具欄在“圖層”工具欄的右側。

2、在任意一個工具欄上單擊鼠標右鍵，在彈出的快捷菜單中選擇“特性”選項，也可以調出圖層“特性”工具欄。



圖層“特性”工具欄有4個下拉列表，從左到右依次為：“顏色控制”、“線型控制”、“線寬控制”和“打印樣式控制”，我不清楚“打印樣式控制”什么情況下才可以使用。

一、設置對象的顏色。

1、選擇需要設置顏色的圖形對象。

2、在圖層“特性”工具欄上單擊“顏色控制”的下拉列表，從中選擇需要的顏色即可。



3、如果沒有找到需要的顏色，單擊下拉列表中的“選擇顏色”，將打開“選擇顏色”對話框，在該對話框中選擇顏色。



可以通過以下方法打開“選擇顏色”對話框。1、菜單欄【格式】——“顏色”。2、在命令行中輸入color并回車。

在沒有選擇對象的時候，“顏色控制”列表中顯示了當前的顏色。選擇了一個對象后，顯示該對象的顏色。選擇了多個對象后，如果這些對象的顏色相同，則顯示該相同的顏色，如果這些對象的顏色不相同，則不顯示任何顏色，空白。

二、設置對象的線型。

1、選擇需要設置線型的圖形對象。

2、在圖層“特性”工具欄上單擊“線型控制”的下拉列表，從中選擇需要的線型即可。



3、如果沒有找到需要的線型，單擊下拉列表中的“其他”，將打開“線型管理器”對話框，在線型列表框中顯示了當前圖形文件所有圖層使用的線型，從中選擇需要的線型。



如果當中沒有需要的線型，可單擊“加載”按鈕，打開“加載或重載線型”對話框。



該對話框中顯示了線型文件中包含的所有線型，在列表框中選擇需要的一種或多種線型（shift和alt鍵），然后單擊“確定”，被選定的線型將被加載到“線型管理器”對話框中。

可以通過以下方法打開“線型管理器”對話框。1、菜單欄【格式】——“線型”。2、在命令行中輸入linetype并回車。

在沒有選擇對象的時候，“線型控制”列表中顯示了當前的線型。選擇了一個對象后，顯示該對象的線型。選擇了多個對象后，如果這些對象的線型相同，則顯示該相同的線型，如果這些對象的線型不相同，則不顯示任何線型，空白。

三、設置對象的線寬。

1、選擇需要設置線寬的圖形對象。

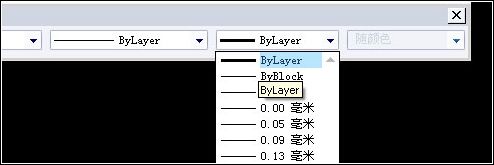

2、在圖層“特性”工具欄上單擊“線寬控制”的下拉列表，從中選擇需要的線寬即可。

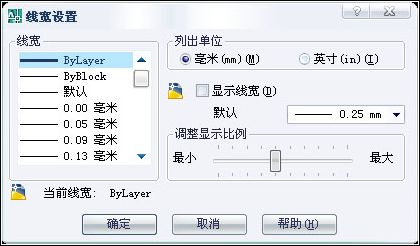

可以打開“線寬設置”對話框?qū)€寬進行設置。1、菜單欄【格式】——“線寬”。2、在命令行中輸入lweight并回車。



在“線寬設置”對話框中可以選定線寬、指定線寬單位，選定默認線寬和調節線寬的顯示比例等。

四、設置線型比例。

在AutoCAD中，除了連續線型Continuous（實線）外，其他線型都是由#p#分頁標題#e#實線段、空格、點或符號等組成的非連續線型。在使用非連續線型繪圖時，有時會出現以下情況，當圖形對象選擇的線型為虛線，在繪圖區看起來卻像是實線，這是因?yàn)槟J(rèn)的線型比例設置的太小，于是實線段之間的空白距離太小，需要重新設置線型比例。

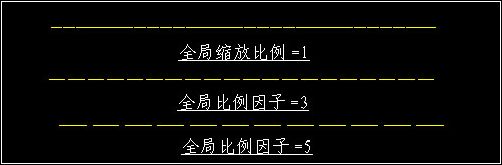

線型比例分兩種情況：一種是全局線型比例，即整個圖形文件使用相同的線型比例；一種是當前對象中的線型比例。當前對象中的線型比例對設置后的對象有效，對設置前的對象沒有影響，全局線型比例對已繪制對象和將要繪制的對象都有影響。

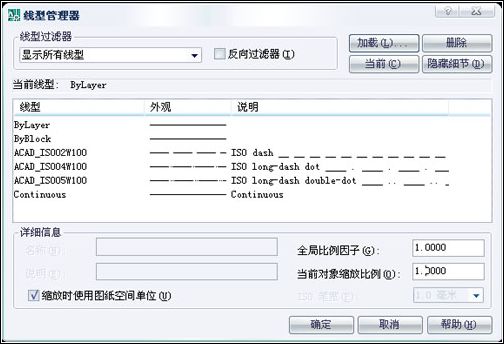

打開“線型管理器”對話框，單擊“顯示細節”按鈕，如圖，在“全局比例因子”或者“當前對象縮放比例”中輸入縮放比例因子。



全局線型比例的值由系統變量ltscale控制，當前對象中的線型比例由系統變量celtscale控制，在命令行中輸入相應的系統變量并回車，可以重新設置線型比例的值。





如果系統變量celtscale和ltscale同時作用在對象上，例如，celtscale=4，ltscale=0.5，則所繪制的圖形對象的線型比例采用兩者之積，即顯示比例=4x0.5=2。
