三、“圖案填充和漸變色”對話框的隱藏選項。

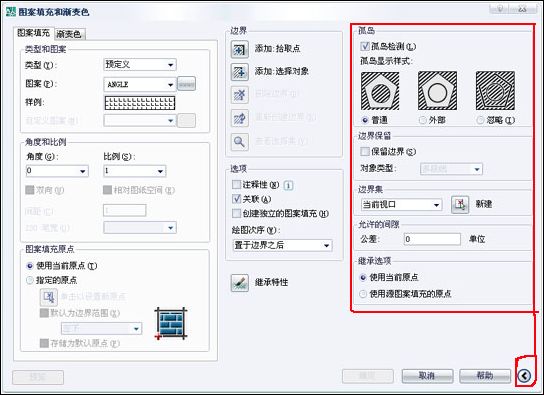

“圖案填充和漸變色“對話框中除了“圖案填充”和“漸變色”兩個選項卡外，在右側還有許多命令選項，單擊對話框右下角的“展開/隱藏”按鈕，將會顯示隱藏的部分選項。如圖。



（一）孤島。

1、孤島檢測：該選項表示對所選圖形中的孤島進行檢測。

2、孤島顯示樣式：該選項用以指定圖案的填充方式，在填充圖案時，如果遇到“孤島”（即內部的封閉區域），圖案將有普通、外部和忽略三種填充方式。

1）普通：填充方式為從外部邊界向內進行填充。首先填充選擇點所在的區域，然后往內填充，如果遇到一個內部的孤島（即內部的封閉區域），將停止進行圖案填充，直到遇到該孤島內的另一個孤島（孤島中的孤島）。

2）外部：填充方式為只填充選擇點所在的區域。當遇到內部孤島時，將停止進行圖案填充。

3）忽略：填充方式為忽略所有的內部孤島，填充選擇點所在的區域的所有的內部對象，不管是否有孤島。

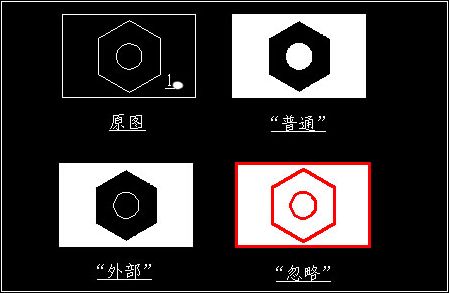

比如，在點處拾取一點，則各種填充方式的效果如圖所示。



（二）邊界保留。

保留邊界：該選項確定在填充圖案時是否要保存邊界，以及邊界保存后的對象類型，對象類型的下拉列表中有“多段線”和“面域”兩種類型。

（三）邊界集。

設置填充圖案的邊界方式，默認“當前視口”（即所有區域）?？梢詥螕粲覀鹊摹靶陆ā边x擇按鈕選擇邊界集。

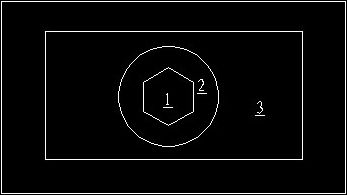

比如，單擊“新建”選擇按鈕，將暫時關閉“圖案填充和漸變色”對話框，然后切換到繪圖區，選擇圓，然后回車，返回對話框，此時“邊界集”的下拉列表中默認“現有集合”（選擇對象的內部，即圓的內部）為當前值。

然后單擊“邊界”選項區中的“添加：拾取點”按鈕進行圖案填充，切換到繪圖區，此時只能填充圓的內部，圓的外部不能拾取點，否則會提示“邊界定義錯誤”對話框。

好像當使用“添加：選擇對象”按鈕進行圖案填充時，“邊界集”的確定方式不起任何作用，我瞎猜的，因為我沒有看到任何變化。

（四）允許的間隙。

設置允許的填充邊界間隙。在這個間隙范圍內都被認為是封閉的邊界。

（五）繼承特項。

1、使用當前原點：默認情況下，所有圖案填充原點都對應于當前的UCS坐標系的原點，原點設置（0,0）。

2、使用源圖案填充的原點：選擇該選項，使用源圖案填充的填充原點（有點廢話）。
