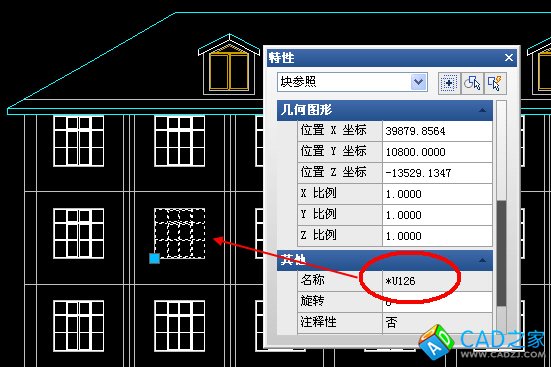

我們在一些建筑、電氣等專業圖紙中經常會看到這樣的圖塊，圖塊名稱是*Uxxx，如下圖所示。



這種圖塊雙擊時無法編輯，還有些圖紙利用這種圖塊來加密，做成這種名稱的多重插入塊，不僅無法雙擊直接編輯，連炸開都不行。

這種圖塊是怎么創建的？這種圖塊有什么作用？如果我想編輯這種圖塊怎么辦呢？

CAD圖中名稱為*UXXX的圖塊被稱為匿名塊，也有叫無名塊的。這種圖塊用常規的CAD命令是無法創建的，是利用CAD二次開發程序創建的，也就是一些專業軟件或工具創建的。其實CAD中一些標準對象，例如標注或填充，也是一種類似匿名塊的對象。

網上我知道一段比較專業的解釋：有些專業軟件利用匿名塊來取代自定義對象，好處是不出現代理對話框。塊中的某些屬性放在擴展數據中，對塊可以進行參數化操作，原理就是提取塊的擴展數據后，刪除舊塊，利用新改的數據生成新塊。由于使用的是匿名塊，所以不需要注意塊的名稱，也不會在塊列表中出現軟件定義的塊。

這個比較難理解，說的簡單一點，比如上面圖中的窗戶只有一個原始的塊文件，但在圖中這種形式的門窗可能會多個不同的尺寸，如果用普通塊插入的話，改一個門窗的尺寸，其他門窗就會跟隨修改，但用匿名塊，每個圖塊都是獨立的，就不會出現這個問題了。

除此以外，匿名塊本身不會在圖中保留塊定義，直接刪除即可，無需清理；兩張圖中看著同名的匿名塊，比如名字看上去都是*U99，但將一張圖中的*U99復制到另一張圖后，圖塊名會自動更改為一個不重復的名字，例如*U163，也就不會存在同名塊定義相互覆蓋的情況。

如果我們想編輯匿名塊，必須炸開，比較麻煩。如果想按普通塊那樣進行編輯，需要將匿名塊轉換成有名字的圖塊。


轉自CAD小苗博客：http://blog.sina.com.cn/s/blog_768f3f570102wll4.html
