1、將autocad的背景設(shè)為白色,否則在WORD中不能處理背景色；

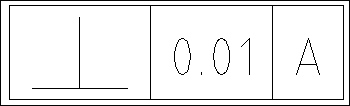

2、在autocad中單獨直接標注形位公差圖框,盡量放大顯示至整個繪圖區(qū)；
3、使用autocad的［copyclip］(拷貝至粘貼板)命令,選中形位公差圖框；
4、切換至WORD的表格中,粘貼即可,但此時整個表格會被擠得很亂,此時可耐點性子,利用WORD自帶的圖片編輯功能將形位公差圖框多余的邊剪去,并直接拖放形位公差圖框圖片至表格范圍內(nèi)的合適大小.為利于操作,可將文檔顯示放大。
