標注要求按照1:100的文字大小，字高標準3.5mm，以mm為單位，精確到厘米。
標注樣式的設置如下：
再比如，有的時候允許出現25 50 75 100等精度，但是不允許出現105,235這種，比如地暖的散熱管間距，而且你圖紙繪制的并不規范，可以將舍入調整為25，這樣標注出來的數值就都是25的整倍數了。
鏈接：https://www.zhihu.com/question/49241304/answer/114992560
來源：知乎
著作權歸作者所有，轉載請聯系作者獲得授權。
標注樣式里面
修改文字大小可以通過文字樣式
或者全局比例
按比例修改標注文字數值的大小，可以通過主單位的比例因子
想把所有的標注取整到一個精度，通過主單位的舍入。
舉例來說，在1:1的圖紙上繪制出1:500的總圖，即cad模型里一米通過dist測量出來為1000，打印出來用尺子測量為2mm。
標注要求按照1:500的文字大小，字高標準3.5mm，以米為單位，精確到小數點后2位。
標注樣式的設置如下：
文字中（文字選項卡中，下同）或在1:1的圖紙上繪制1：100的”圖，即cad模型里一米通過dist測量出來為1000，打印出來用尺子測量為10mm。
文字高度3.5
調整中
全局比例500
住單位中
精度0.00
后綴m或米或留空
比例因子0.001
標注要求按照1:100的文字大小，字高標準3.5mm，以mm為單位，精確到厘米。
標注樣式的設置如下：

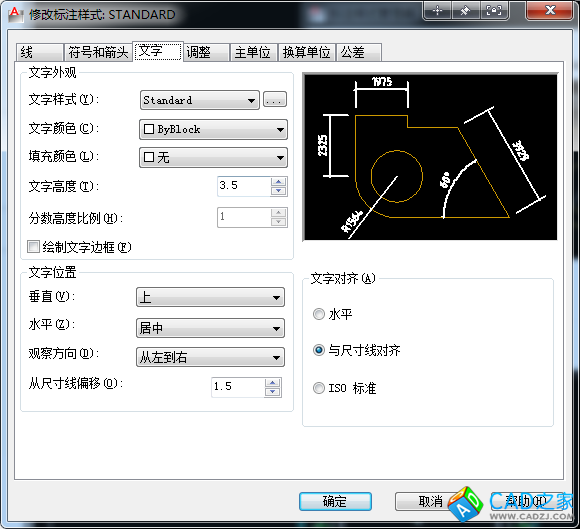

文字中
文字高度3.5
調整中
全局比例100

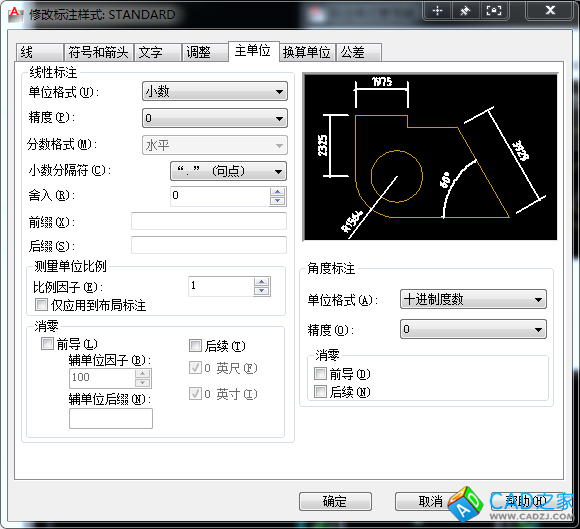

住單位中
精度0
舍入10
比例因子1
再比如，有的時候允許出現25 50 75 100等精度，但是不允許出現105,235這種，比如地暖的散熱管間距，而且你圖紙繪制的并不規范，可以將舍入調整為25，這樣標注出來的數值就都是25的整倍數了。
