總圖的坐標是ACAD標注命令自動測量并根據測量數值標注的,用以給各個建筑物定位。
一般圖紙,因?yàn)橐呀?jīng)根據總圖定位了,不再需要定位,所以不是在坐標系繪圖的,所以一般圖不標注坐標。若按照坐標系繪圖,往往圖紙是斜的。
如果一定想給某個建筑加上坐標值,你可以隨便拉出坐標(肯定數值不對),然后在用“特性窗口”修改標注數值。不過,這樣的坐標值,不能隨意更改。要改,也只能再次通過“特性窗口”更改。
打開CAD特性窗口的開關是CTRL+1(這里的1,是上排鍵的1)。

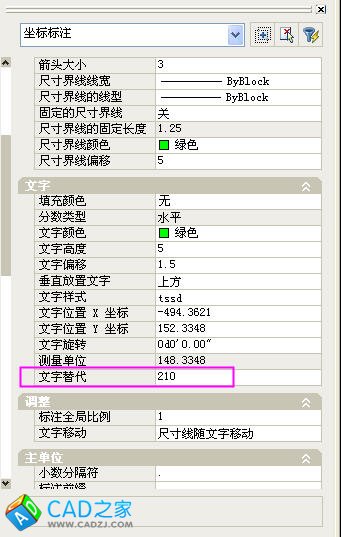

可修改“特性窗口——文字——文字替代中”的數值。
