cad 2008梁和門的表示,cad圖紙怎么知道哪里是梁和門呢!如下圖有解說。
-

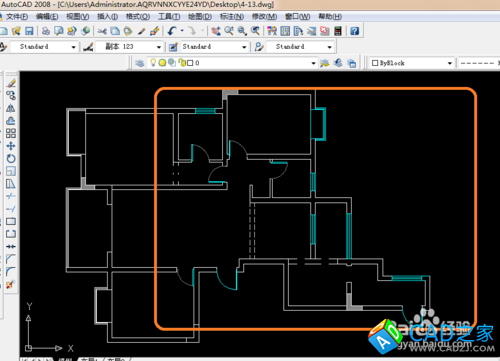

如下圖所顯示出來,要用到矩形、圓弧工具來進行畫門,如下圖是畫好的門表示方法。畫門不懂的朋友可以看前幾篇。
-
-

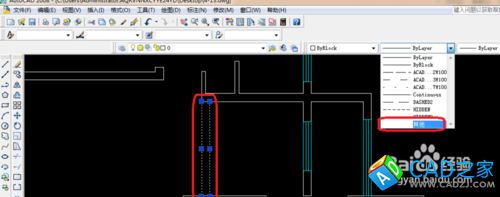

如下圖在畫兩條線,單擊線型三角符號,單擊其它。
-

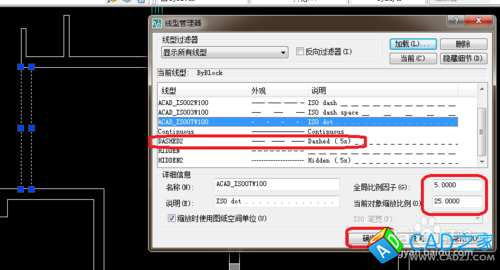

這里設置虛線,這里可以設置為5、25單擊確定。
-

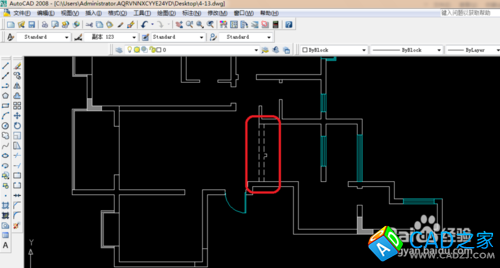

如下圖就可以顯示出來了,這些虛線是表示橫梁,這也是不能打的。
-

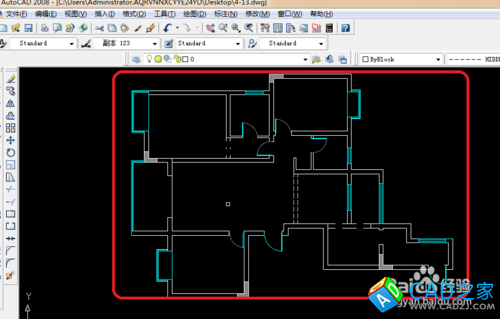

按照下以幾個步驟一步一步的畫就可以畫出來了。
![cad 2008自學教程:[23]cad 2008梁和門的表示](/uploads/allimg/150202/0K1063054-4.jpg)
-
如下圖在進行沒有畫完的圖在畫完。
