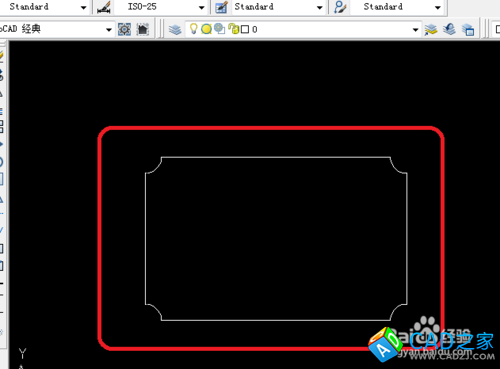

cad2008軟件怎么樣畫矩形陣列,在一個矩形的里要想加幾個圓形，在這矩形的里是要同等的要怎么操作呢!如下圖所顯示器。

1. 如下圖畫一個長方形長是800，寬是500，這里一定要記住這個數字，在長方形的角在畫一圓。

2.
3.

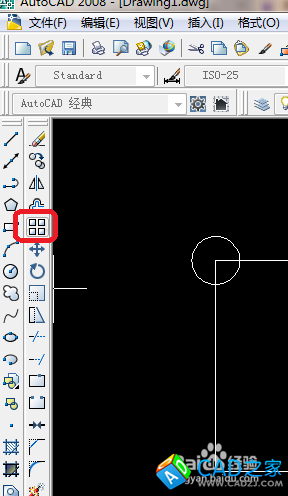

   在選擇左邊工具欄-陣列。


4.

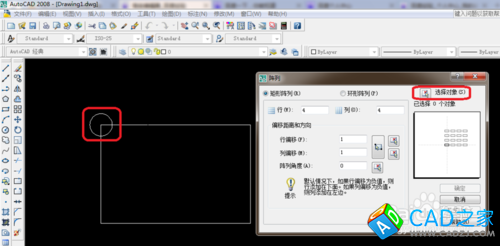

   出現了陣列框，選擇對象。這里的對象是圓形哦，不是正方形。


5.

   選擇圓形后空格回到陣列，這里說明一下行是要在這個圓有多少個，這里是兩個就輸入兩個，列也是一樣。這里的行偏移的是-500、列偏移是800。500是寬800是高，都輸入之后單擊確定。


6.

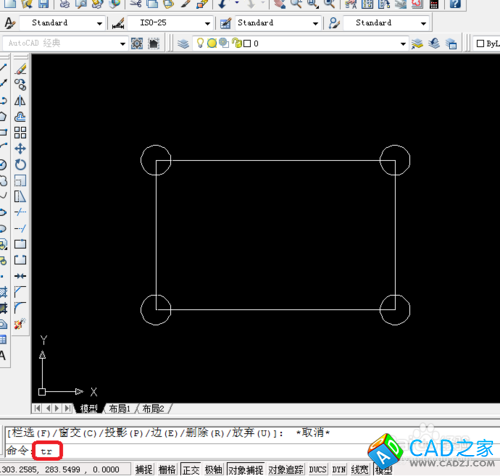

   如下圖就完成了四個圓的陣列，在輸入tr，空格，空格來進行修剪。


7.

   如下圖修改之后就好了。
