塊是由一個或多個對象組成的對象集合，常用于繪制復雜、重復的圖形。一旦一組對象組合成塊，就可以根據作圖需要將這組對象插入到圖中任意指定位置，而且還可以按不同的比列和旋轉角度插入。但是一般的創建塊不能跨文件使用，而存儲塊可以以文件的形式寫入磁盤，這樣在其他文件中也可以使用這個塊文件，這大大節省了繪圖的時間。

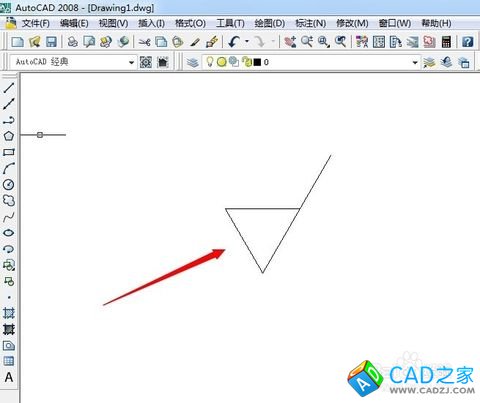

打開CAD軟件，繪制如圖所示的圖形，這是一個表示粗糙度的符號，在機械制圖中廣泛使用。



在命令行中輸入WBLOCK，按Enter鍵，打開“寫塊”對話框，如圖所示



單擊拾取點按鈕，畫面回到繪圖區，指定圖中的下角點作為插入點，如圖所示

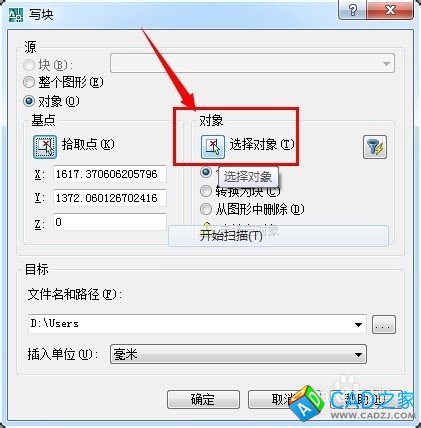

單擊“選擇對象”按鈕，切換到繪圖區域，選中整個圖形，按Enter鍵，返回到“寫塊”對話框。



在“文件和路徑”編輯框內指定文件名和保存塊或?qū)ο蟮穆窂健?/p>

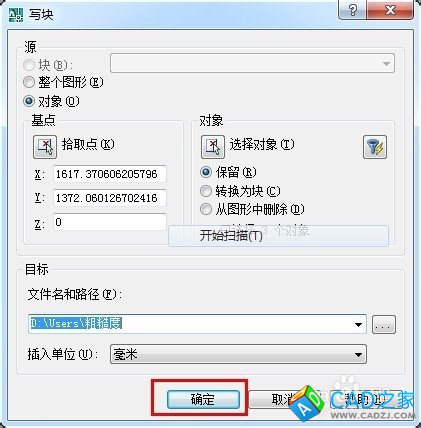

設置完成后，單擊“確定”按鈕，完成塊的創建和存儲。
