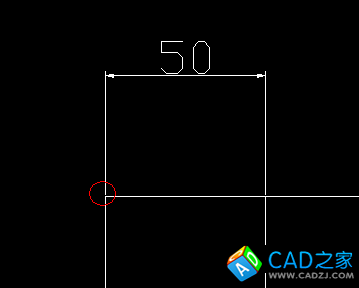

1. 一勞永逸的方法：【格式】菜單，【標注式樣】項，選當前使用的標注式樣，點【修改】按鈕，在【直線】那一項里，將“超出尺寸線”和“起點偏移量”增大就可以了。
2. 只是改一兩個標注：選中標注，CH打開特性窗口，在【直線和箭頭】項里面，將“尺寸界線范圍”和“尺寸界線偏移”兩項增大。
兩種方法中的第一個值都是尺寸界線超過兩個箭頭的量，第二個是尺寸界線離開被標注對象的量。
