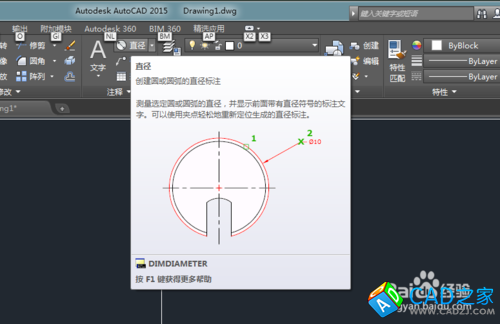

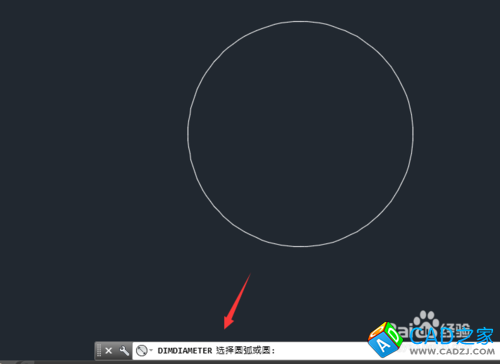

沒有執行圓標注前，你當前的繪圖窗口內必須有圓或圓弧；執行直徑標注后，其后提示你選擇當前繪圖窗口內的圓；

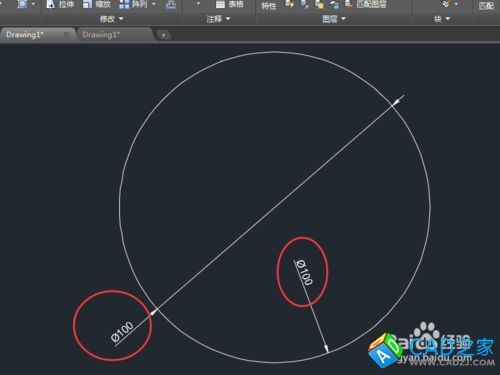

直徑標注完成后，尺寸數值放在圓形外與圓形內是有區別的，請觀查下圖；

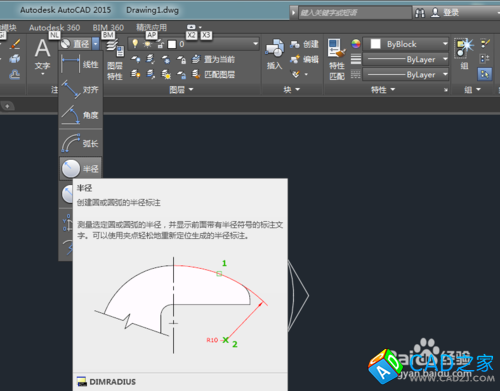

半徑標注與直徑標注其最基本的區別在于顯示的數值不一樣，半徑標注是以R開頭，而直徑標注是以直徑符號開頭，下圖為半徑的定義；

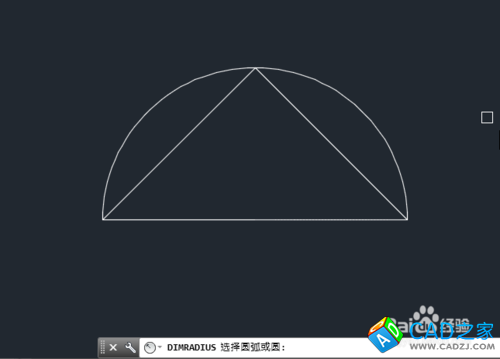

在執行半徑標注后，其命令行提示的數值與直徑一樣；

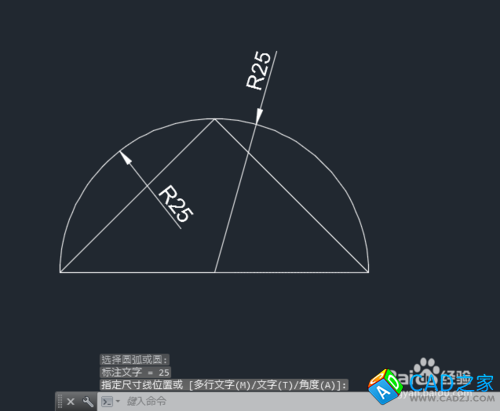

下圖是通過半徑標注得到的尺寸，請注意其與直徑標注的區分；

說明：

半徑與直徑標注其表達的尺寸雖說顯示不一樣，但其尺寸的大小是一樣的，在為圖紙上的圓弧與圓進行標注前，一定要注意與整個圖幅協調。
