CAD里制作弧形弧形對一般的人來說比較頭疼，我們可以借助CAD的好伙伴天正來進行處理。

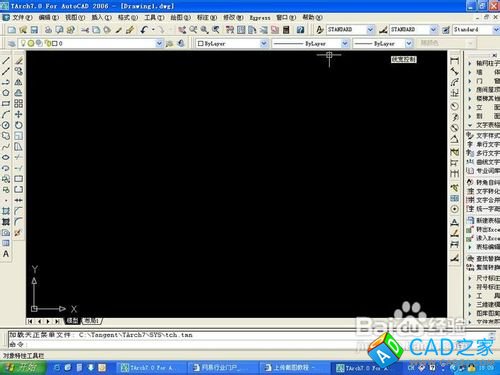

1打開天正建筑軟件，它會自動的附帶打開CAD軟件。

2

3在右邊的工具欄里，看到第3行，找打繪制軸網，點擊下。

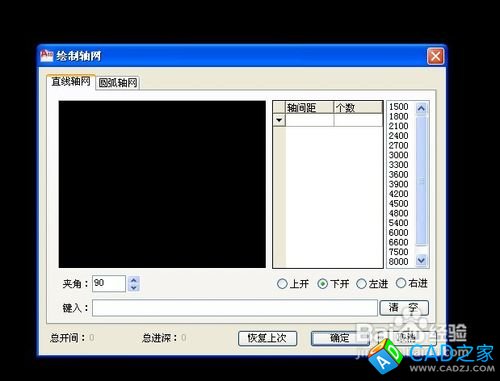

4彈出對話框，看到直線軸網跟圓弧軸網，這里可以看到有很多參數可以設置。

5直線軸網跟圓弧軸網，我們現在需要選圓弧軸網，因?yàn)槭亲龌⌒螒粜汀?/p>

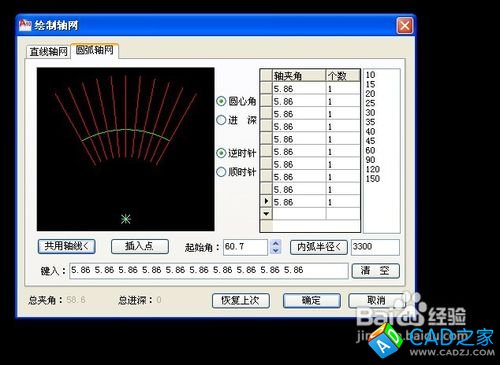

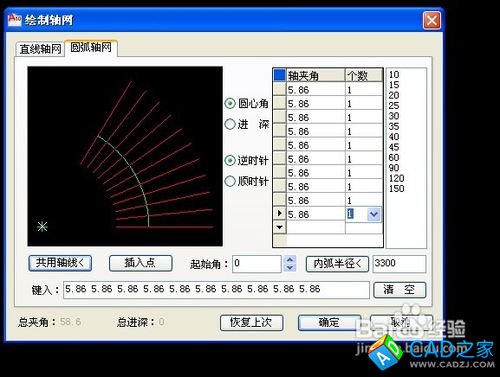

6我們?cè)谳S夾角那里輸入弧度的數值，隨便按1個5.86，個數輸入1個。我們復制10個看看下面效果。它是從0度開始的。

7效果在左邊黑色的那個框子里出現了，然后繼續看看。為了讓我們看的美觀性，視覺好看點，輸入起始角60.7度。立刻豎立起來了。

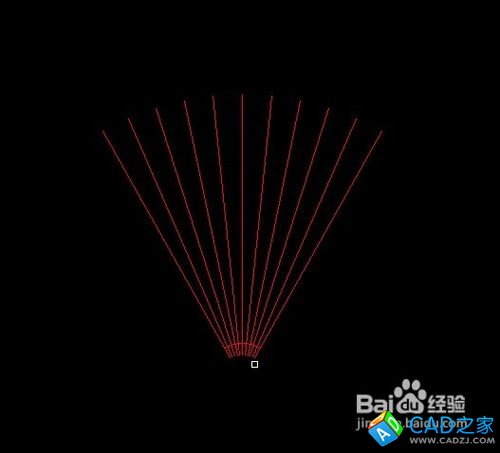

8點擊確認，然后看看出來的線條效果。

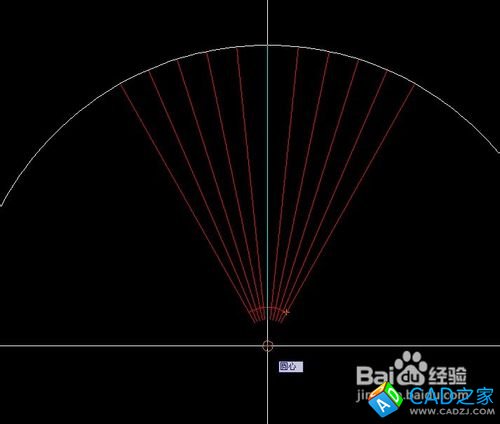

9打開撲捉器，找到圓心，畫出需要的半徑作為邊框。

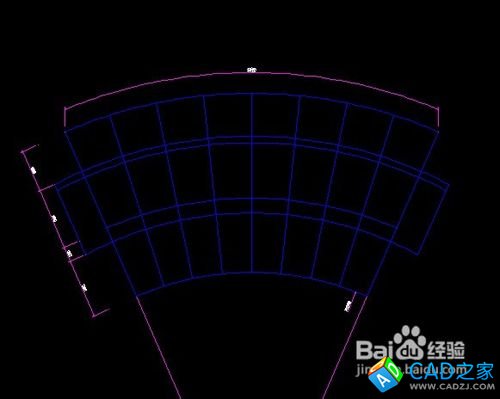

10按照弧形圖做出修改。

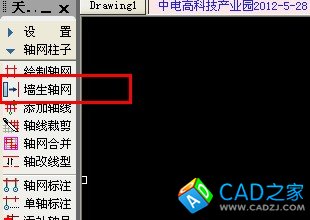

11我們讓軸線變成墻體，點擊軸線生墻，輸入好墻體厚度我給上180，一邊就是90.

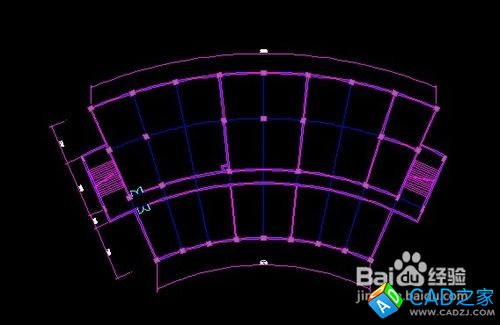

12經過生墻體，結構出來了。注意這里現實的是軸線跟墻體一起。我們可以關閉軸線圖層，這樣就不會顯示出來，那么凌亂。現在還不能關閉，需要輔助用。

13放入標準柱，輸入好柱子的尺寸600*600。鼠標放在墻體上，自動會生出柱子。

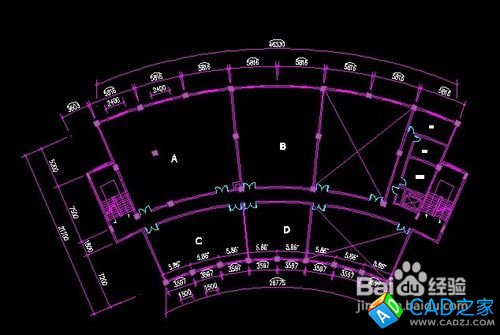

14最后給上標注，尺寸統一下，就可以出圖了。

注意事項：
一定要計算好弧度，圓心角跟弧長的關系。
用天正可以輔助，用CAD應該也能，大家可以試試其他方法。
