弧長標注時標注弧線的長度的標注命令。



 點擊弧長命令，也可以點擊標注下拉有個弧長，或者也可以輸入DAR回車執行弧長標注命令。

1.
2.
3.
4.

    點擊弧長命令后，點擊弧線拉動鼠標，將尺寸拉出來，鼠標點擊確定弧長標注的位置。




5.

   在點擊命令后，點擊弧線后，輸入欄出現提示：指定弧長標注位置或 [多行文字(M)/文字(T)/角度(A)/部分(P)/]:

6.

    多行文字M，文字T，角度A前面幾節課都講過了。

   下面講述部分P的應用。

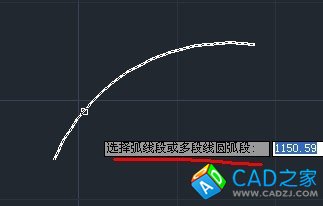

   在此時，輸入P回車，鼠標可以在弧線上點擊任意兩處拉動鼠標得到一段弧的弧長。
