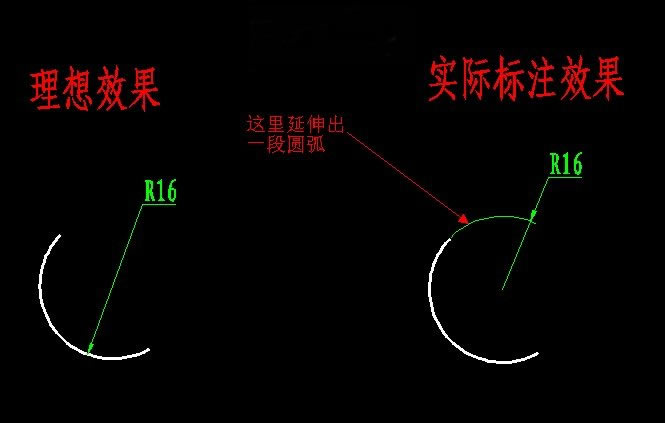

使用autocad標注圓弧半徑時，經常發現圓弧被自動延伸出一段來，箭頭也放置到了延伸出來的圓弧上。有什么辦法能取消掉這段延伸出來的圓弧？
有兩種解決辦法：
1、先用DRA測好圓弧半徑，然后使用引線命令LE標注圓弧半徑。

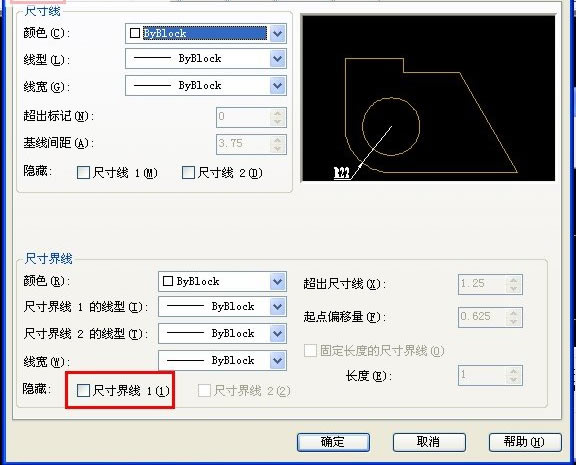

2、修改半徑標注的樣式，在“線”選項卡中，將尺寸界線隱藏起來即可。
