- cad中心線一般為點劃線，畫法很簡單，我們先來設置線型。首先打開cad，點擊計入圖層特性管理器。
-
-
在圖層特性管理器中點擊線型進行設置。
-
在選擇線型中點擊加載。
-

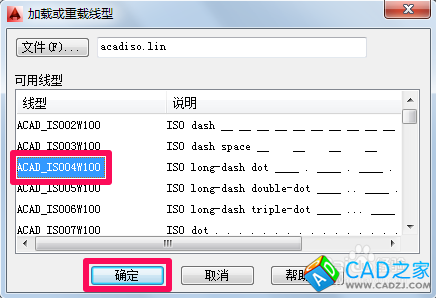

選擇合適的中心線然后確定。
-
在選擇線型中點擊選擇剛才加載的點劃線，然后點擊確定。
-

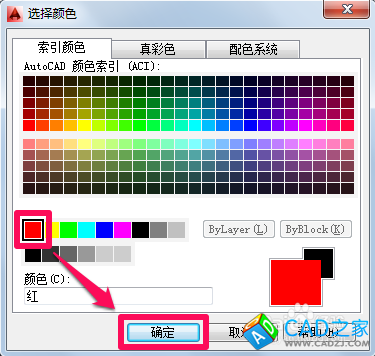

在圖層中點擊顏色進行設置，選擇紅色后確定。
-
此時用直線工具畫出中心線，但是有時你會奇怪的發(fā)現畫出來的線并不是點劃線，其實這是因為 線型比例因子過小。
-
輸入“lts”然后按回車鍵確定。
-
這里小編輸入線型比例因子為30，按回車確定（如果不合適可以重新設置）。
-

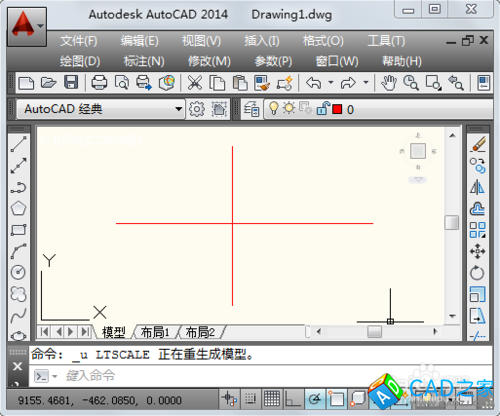

此時cad中心線就已經畫好了
AutoCAD中心線怎么畫的詳細圖文教程
時間:2015-01-27 14:17:59 來源:未知
