字體文件亂碼，問號顯示是CAD軟件使用者經常碰到的問題，我們有的設計師可能知道這些現象是字體缺少的原因，而有的可能并不太清楚是怎么一回事，今天，我們一起來了解一下有關CAD字體的知識。并以中望CAD為例，看看如何告別字體文件的亂碼問題。

基礎知識：

DWG文件是一個數據庫文件(實際上，其它格式的文件也是數據庫文件)，由CAD軟件按照一定的規則將數據庫文件在屏幕上還原(也可以叫解析)成我們平時所見到的圖形。然而我們所見到的圖形信息，并不是全都保存在數據庫文件中，有些對象(字體，填充文件，線型文件)是以“鏈接”的方式顯示的。這些對象在DWG文件中，并不是以實體存在，而是以“鏈接路徑”的方式存在。

當我們用CAD軟件打開一幅DWG圖紙時，CAD軟件首先還原非“鏈接”對象，然后根據“鏈接路徑”信息，還原其它對象。當在指定目錄下，找不到這些被DWG文件鏈接的對象時，我們在屏幕上就看到了亂碼，問號或其它非正常顯示了。

措施：

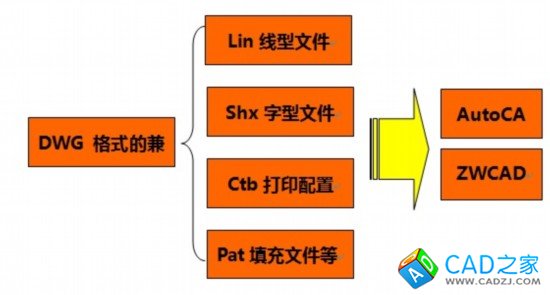

中望CAD2011完全兼容各種鏈接對象，我們可以把字體，填充文件，線型文件，拷貝至中望CAD2011相應的安裝目錄下，以實現同樣的顯示效果(圖一)。

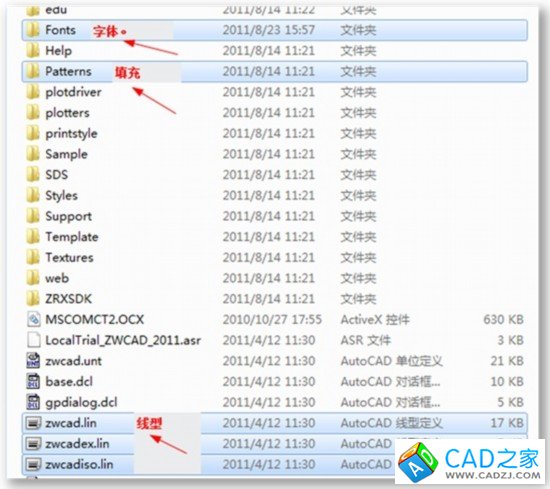

在安裝目錄下，我們能看到這些文件夾和文件(圖二)。

好，以上是基礎背景介紹，這里進入正題，看看中望CAD環境下，與字體有關的一些操作方法和技巧。

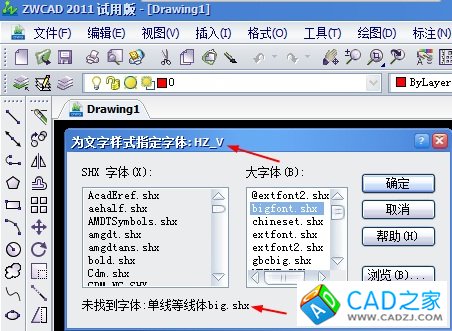

當打開一個DWG文件時，有時會碰到如圖所示對話框(圖三)：

從這個對話框我們可以獲知如下信息：

1、 文字樣式“HZ_V”所設定的“單線等線體big.shx”字體文件，在當前字體搜索路徑下不存在。

2、 可以點擊“瀏覽”按鈕找到“單線等線體big.shx”字體文件。

3、 可以點擊“取消”按鈕，讓CAD軟件按默認的替代字體臨時替代“單線等線體big.shx”。

4、 可以在“大字體”列表框內，選擇某個特定的字體(比如“bigfont.shx”)，點擊“確定”按鈕，CAD軟件將按所選的字體，臨時替代“單線等線體big.shx”。

這里我們要注意的是，“臨時”這兩個字，為什么呢，因為即便是我指定了“bigfont.shx”用來替代“單線等線體big.shx”，在文字樣式管理器中，“HZ_V”所設定的字體文件，依然是“單線等線體big.shx”。如圖四所示：

這樣，即便是我們在打開文件之后，點擊了保存的按鈕，關閉軟件，重新打開軟件，再次打開這個DWG文件時，CAD依然會出現如圖1所示的對話框。聰明的你這時候一定想到了，如果我要徹底解決這個DWG文件的字體問題，要么找到它所缺少的字體文件，拷貝至Fonts目錄下，要么在“字體樣式”管理器中，把“HZ_V”所設定的字體，改成其它的。

那么“取消”和“確定”這兩個按鈕，除了一個可以指定臨時替代字體，一個用預設字體臨時替代外，還有哪些不同呢?

經過分析，我們可以得出如下結論：

點擊“取消”打開文件的，在不退出軟件，僅僅關閉當前文檔，重新打開該文檔時，CAD系統會提示你選擇字體。

點擊“確定”打開文件的，在不退出軟件，僅僅關閉當前文檔，重新打開該文檔后，CAD系統不會提示你選擇字體。且在此前提下，打開也含有“單線等線體big.shx” 的其它DWG文件時，CAD還是不會提示你選擇字體。

最后的小建議：

為了讓我們的圖紙始終保持良好的可讀性，建議大家養成標準的作圖習慣，盡量使用常見且固定的字體，設計可以追求個性化，但不要在標準字庫上去追求個性化。
