Step13:機身建模

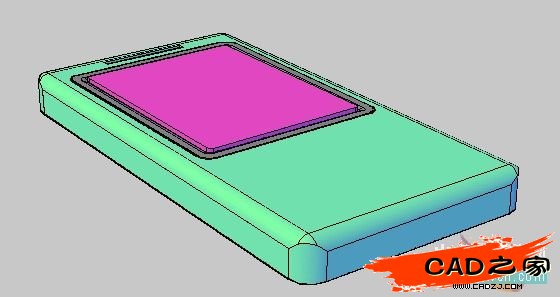

機身分為三個部分：上半部分，機框，下半部分。首先畫上半部分，將第一步畫出的機身線框拉伸成為實體，設定合適的拉伸距離與屏幕相接，如下圖

Step14.機身建模

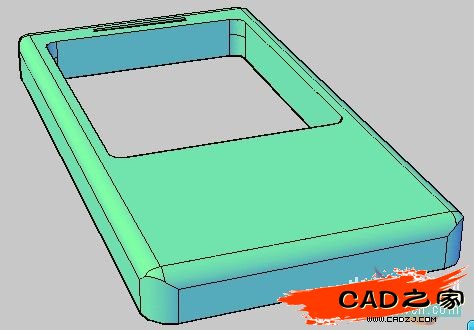

以屏幕外框?yàn)榻绠嫵鲆粋€(gè)矩形，圓角，拉伸至與機身等厚，用差集將矩形拉伸的實體從機身中減去，如下

屏幕上方的聽筒思路一樣，拉伸距離設定為1-2mm 從機身中減去實體，聽筒就做成了。

Step15.機框

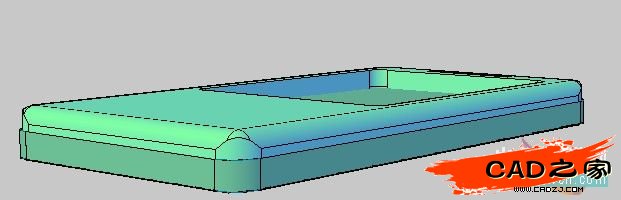

機框包圍著機身，因此將機身線框向外偏移1mm然后向下拉伸成實體，與機身相接

結果如下

Step16.機身建模

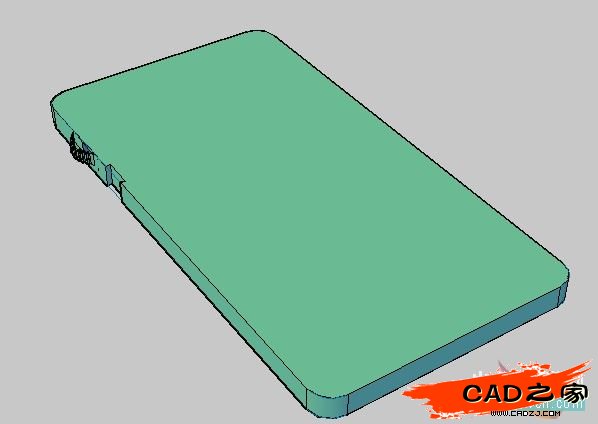

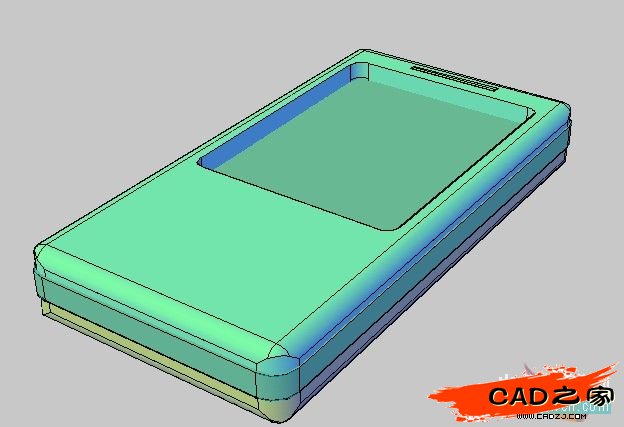

同樣的方法畫出機身的下半部分，機身共由三部分組成

Step17.細部修飾
畫出機身側面的按鍵，思路與鍵盤建模一樣，畫線框-拉伸成實體-從機身中減去即可

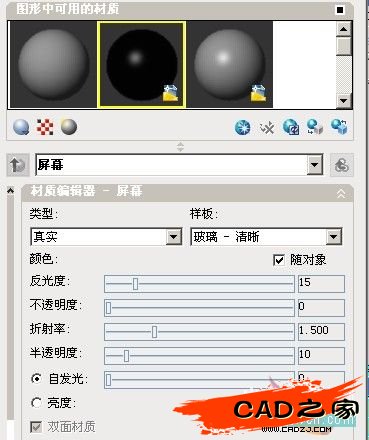

Step18.材質

用材質materials命令建立足夠的材質
聽筒 金屬
屏幕 玻璃
屏幕框 塑料
機身上半部分
下半
機框
鍵盤
鍵盤上半
機身和鍵盤全部設定為金屬材質，具體參數在文件里面，材質貼圖一并附上

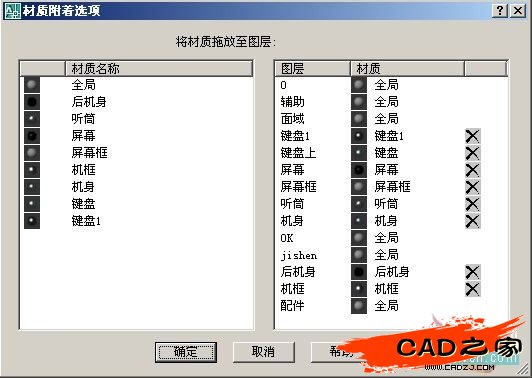

Step18.材質附著

命令materialattach 將建立好的材質附著到相應圖層即可。

Step19.渲染

渲染，每個人的視角都不一樣，因此根據自己的喜好進行設定

我只用了陽光（因?yàn)辄c(diǎn)光還掌握不好，HEHE）具體設置在文件里

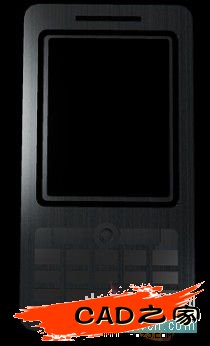

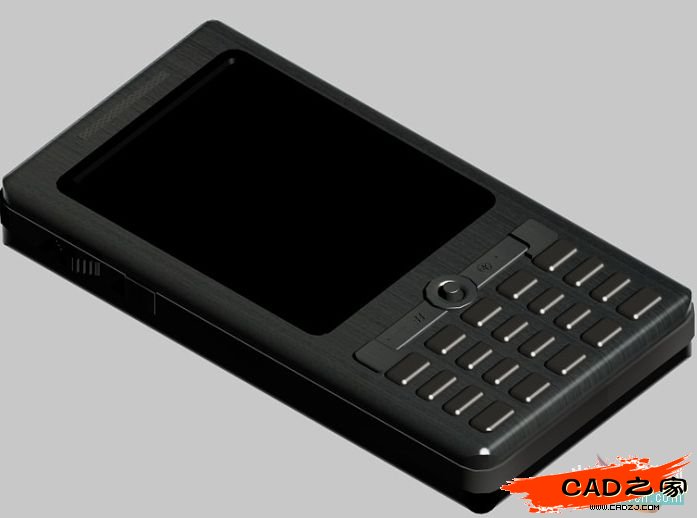

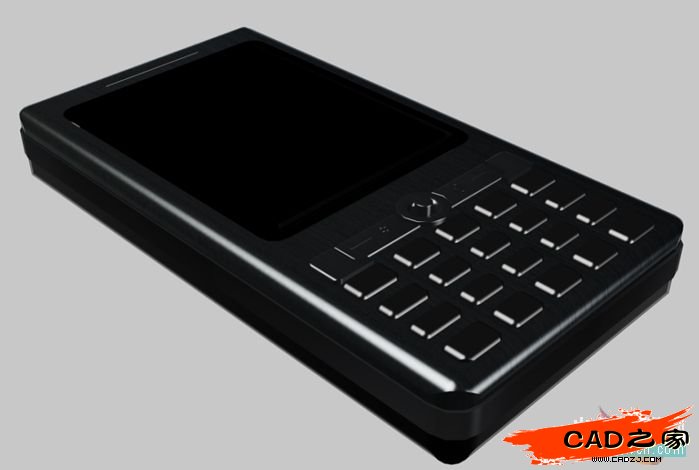

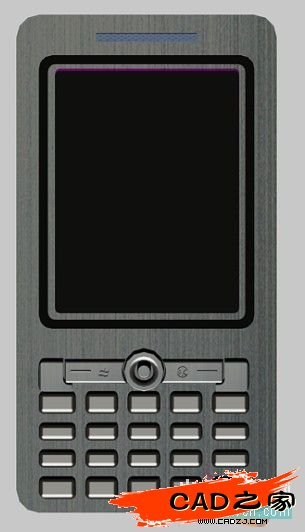

成果如圖

至此，全部?jī)?nèi)容完成~呵呵 大家有興趣也可以畫畫自己的手機，挺有成就感哦~我準備拿到MAX里面好好渲染一下，再把鍵盤上的字用PS補上去，呵呵~我真是有點懶
