巧用中望3DCAD/CAM軟件的幾何約束來調整正四邊形大小。 正四邊形有一個幾何中心，在設計過程中，有時候可能需要在不改變其幾何中心的情況下，調整其邊長。那么，我們可以通過中望3D草繪模塊所提供的幾何約束和尺寸約束功能，非常方便的來實現一個效果——通過一個尺寸，改變正四邊形大小，同時保持幾何中心不變。具體操作步驟如下：

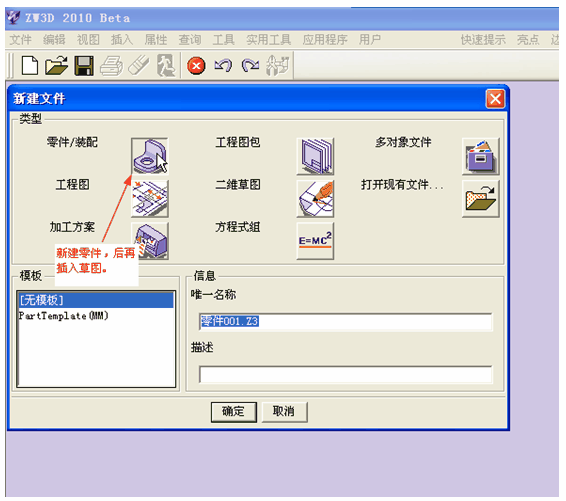

1、啟動中望3D，我們可以直接新建“草圖”，也可以在新建“零件”之后，再插入“草圖”，在這里，我們選擇后者，以便后續的實體創建。如圖所示：

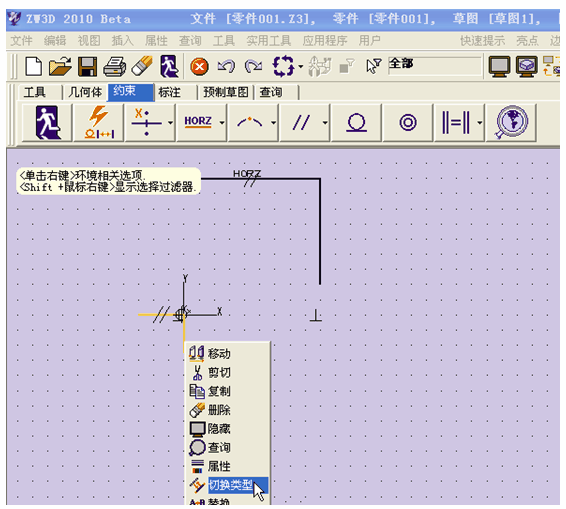

2、然后在“零件”編輯模式下，單擊鼠標右鍵，選擇插入草圖，插入平面為XY平面，進入草圖編輯模式，在第一象限畫一水平直線，直線的一端與坐標原點建立“點垂直約束”，另一端任意指定，繪制圖形；延坐標原點，畫兩條直線，將其轉換類型，作為鏡像線，最終效果如下圖所示：


繪制技巧：點擊工具欄上的快速繪圖命令，把光標先放到坐標原點，然后慢慢往上（或下，左，右，視需要而定）移，會出現一條虛線，延虛線方向任意點一點，作為直線起點。確定起點后，往右平移鼠標，利用自動約束，畫一水平直線。

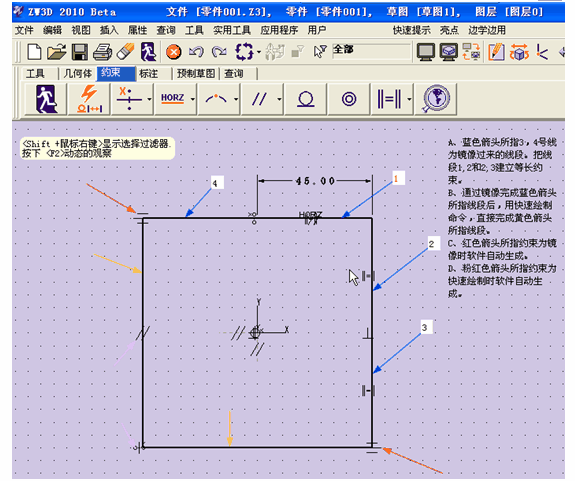

3、用“等長約束”將上一步所繪制的水平線段和垂直線段關聯，再通過“鏡像”命令將正四邊形畫出來（在執行鏡像命令后，系統會自動添加“對稱約束”，這一步很關鍵），然后添加“等長約束”，“尺寸約束”，最終效果如下：

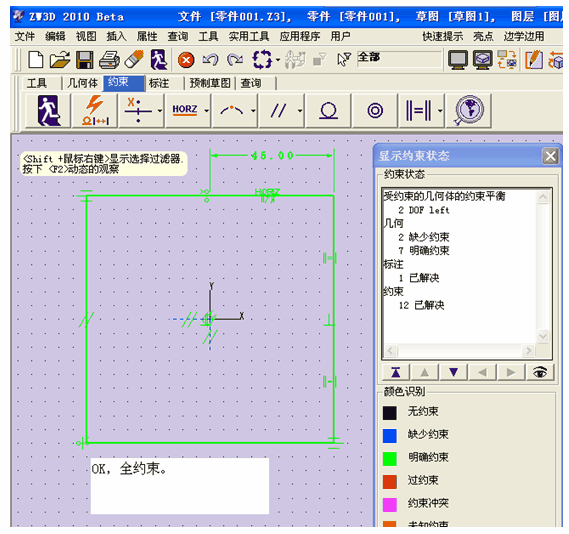

4、約束檢查一下。


5、接下來，通過雙擊尺寸，修改數值，就可以很方便的調整正四邊形的大小。知識點雖小，但實際應用很方便。
這僅僅只是中望3D幾何約束和尺寸約束的簡單組合應用，在實際設計過程中，我們還可以發現很多約束應用的技巧，有機會再與大家分享。
