中望CAD是一款功能非常強大的CAD軟件。熟練掌握中望CAD，能顯著提高設計工作的效率。今天就為大家介紹一下中望CAD文字的定點縮放應用功能。

我們在日常CAD的使用中不可避免的會在CAD中進行一些表格的文字填寫或者是段落的文字填空等操作，那么在這些操作中經常會出現需要對文本的字高和位置來進行調整，按照常規的操作我們應該是先輸入一個文本然后調整字高，最后將調整好的文本拖動到需要放置的位置，如果所填寫的內容很少可能這樣操作還不覺得麻煩，一旦需要填寫的內容過多時，特別是在文本位置的放置上就會花費大量的時間。中望CAD的文字定點縮放就能很好地解決這個困擾，幫助大家節省設計工作的時間。

文字定點縮放（SCALETEXT），是中望CAD2010推出的一項只針對文字大小縮放調整的功能。該功能最大的優點就是能夠根據使用者的需要來對選定的文字對象在不改變其位置的前提下，根據指定的基點進行縮放。

例如，我們現在有張表格需要填寫但是填寫進去的內容明顯字體過小，這個時候我們就需要對文字的字高進行調整（如下圖）。





按照常規做法，我們需要對每個文本進行編輯字高，而文本的基點默認是在左下方，那么放大文字后，文字會向右上方放大，這個時候又需要對文字的位置進行調整（如下圖）。





可以看到每次修改都需要調整文字位置，這樣非常繁瑣。

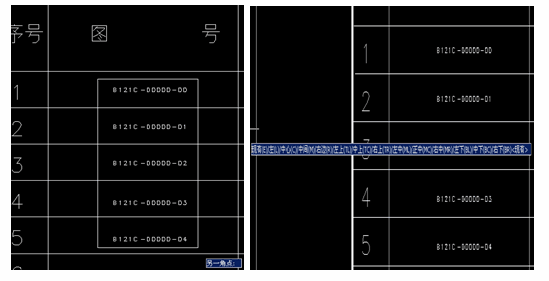

如果使用中望2010的文字定點縮放（SCALETEXT）功能，就非常簡單了我們只需要輸入命令SCALETEXT，然后框選所有需要放大的文字（注：該命令只會對文字生效，所以無需擔心會選到其他圖元而導致誤操作），然后設置好對正點，輸入需要調整的字高即可。









大家可以發現使用這個命令來修正文本會比以前的操作方式快很多，而且對于批量修改作用更加明顯。

中望CAD還有很多小功能，熟練掌握之后能節省不少的設計時間。以后有機會還將為大家陸續介紹。
