評講:

這是一種典型的例題,其解題方法是:

1、形體分析，

2、注意剖切方法，剖切面的數量和位置，本題中機件前后對稱，其外形簡單，內部復雜，只需用一個剖切面通過物體的前后對稱平面進行剖切，故采用單一剖。

3、物體剖開后，分析斷面的形狀

4、畫法：虛線變實線（物體剖開后內部形狀變得可見），在斷面上打剖面線。物體剖開后，其外形線不畫。

5、判斷可見性

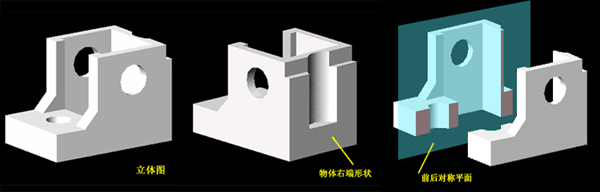

立體圖：

#p#分頁標題#e#

講解：

其解題方法是:

1、形體分析，物體左右對稱。

2、注意剖切方法，多采用單一剖，剖切位置如圖所示。

3、物體剖開后，分析斷面的形狀

4、畫法：

（1）視圖與剖視圖的分界線應是對稱中心線（細點畫線），而不應畫成粗實線；

（2）機件的內部形狀在半剖視圖中已表達清楚，在另一半視圖上就不必再畫出虛線，但對于孔或槽等，應畫出中心線的位置。

5、判斷可見性

6、標注：將俯視圖畫成半剖時，應標注名稱、剖切位置，（答案中示標注）這是因為剖切面不是物體的對稱平面，主視圖畫化成半剖后可以省略標注。

想一想：這是為什么？

立體圖：

答案：
