如何在CAD中標注機械制圖中沉孔的符號

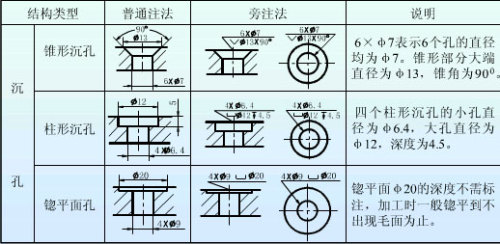

2.設標住樣式為機械樣式：其中設文字樣式為機械樣式,主單位中前綴%%C為半徑符號，后綴"fgdt;x"為沉孔深度
符號;“fgdt;w”為錐形沉孔
符號，“fgdt;v”為柱形沉孔和锪平面孔
符號.
符號;“fgdt;w”為錐形沉孔符號，“fgdt;v”為柱形沉孔和锪平面孔符號.
