曲面操作：

　　1、封閉曲面開放間隙

　　E9有一個新的選項可以封閉孔，主要是為制造準備幾何模型。如果這個孔通過幾個面，那么生成的面將和這些面相切。

　　好處：節省面的縫補時間，增強制造能力。

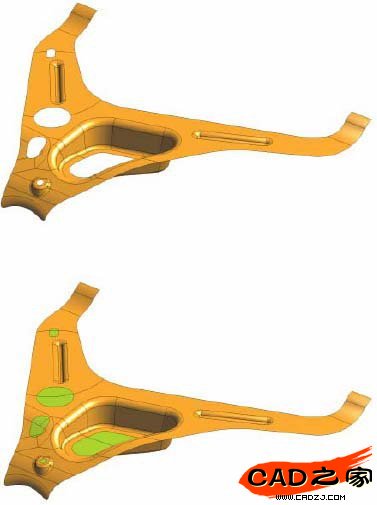

　　上圖在一個零件上有很多孔，使用了新的功能用一個命令把這些孔補上了。

　　2、角落圓角

　　E9可以通過選擇圓角面命令來創建一張圓形曲面，用戶可以控制生成的區域以便達到一個理想的結果。

　　這個自動化的功能是對實體倒圓角的補充，尤其在復雜的設計情況。

　　好處：可以很快產生圓角角落的幾何體。節省修補角落的時間。

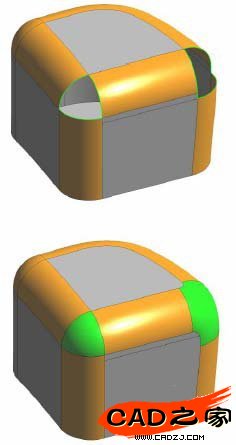

　　上圖有兩個開放區域，左邊的是三張等圓角面邊界，右側是不等的曲面邊界，使用了新的功能補全了開放區域。

　　3、圓角曲面

　　無論是做常量還是變量圓角，功能都得到了增強。軟件可以處理復雜的情況比如導入進來的曲面有間隙，也可以克服具有較小曲率的面。

　　好處：節省設計時間。

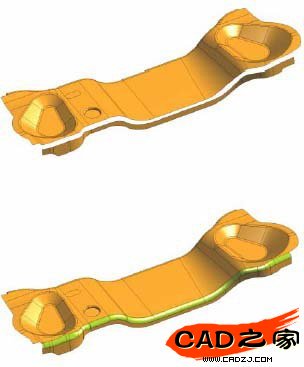

　　上圖是在兩張沒有相交的曲面上做圓角面。

　　4、導動面

　　很多場合，用來定義導動面的截面的端點有些時候不對齊，此時要事先做些準備。E9可以自動地克服這個問題。

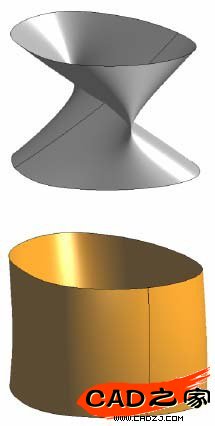

　　上面的圖是先前的結果，導動面沒有對齊，下面的是新功能設計出來的結果。

　　5、纏繞功能

　　新的纏繞選項是用來使得線條或者曲面纏繞到自由曲面上，新的功能加在了設計零件環境里，比如輪胎設計、鞋模設計和眼鏡設計，在stl文件上也可以使用此功能。

　　好處：可以把簡單的形狀纏繞自由曲面上，可以節約大量的時間。

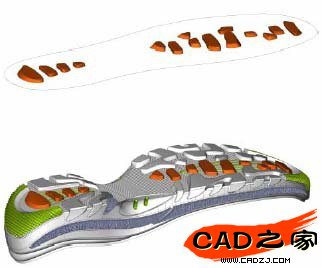

　　上圖開始設計的是平坦的面，下圖是把這些面纏繞到自由曲面上了。

　　實體操作：

　　1、取消縫合作為群組(重新縫合)——功能的提升

　　取消縫合作為群組可以允許客戶把選擇的面取消縫合，這些面仍然還在一個組里，即使有些面屬于其它實體。

　　先前的縫合使用內部固定的公差0.1，E9縫合時候可以保留已經縫合面的公差，其余的面可以允許用戶指定縫合公差。

　　好處：保持?jǐn)?shù)據完整性，提供更好地用戶控制。

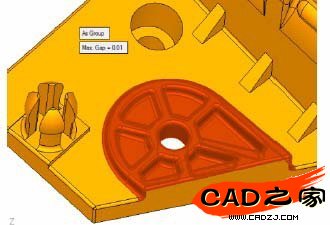

　　上圖選擇的是要快速修改的面，這些面事先沒有縫合，用戶使用了0.01的公差。

　　2、分割和切除——移除物體

　　很多場合，用來切除和分割的物體只是個工具，操作完后應該是去除的。

　　在E9里，有了一個新的選項可以移除物體，不必使用額外的操作來移除這個切割物體。

　　好處：節約時間，簡化特征樹。

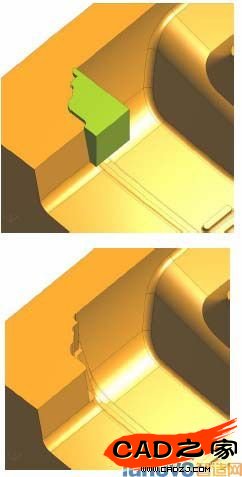

　　上面黃色物體將用綠色物體來切割。下圖顯示切完后綠色物體自動消失。

　　3、拔模角——可以工作在自由邊上

　　拔模角功能可以參考一個平面或者2D、3D輪廓?jiǎng)?chuàng)建一個角度面。

　　有時候輸入的曲面沿著旋轉軸和輪廓沒有連接在一起，E9里可以不需要連接這些面就可以做拔模角。

　　好處：省去了做連接操作的時間。

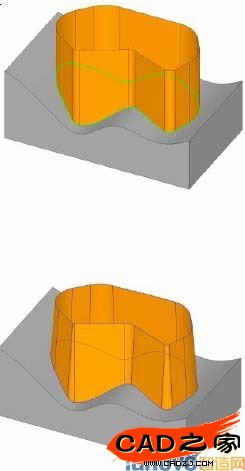

　　上圖的零件并沒有縫合，但可以對橘黃色面進行拔模。

　　4、移除延伸——改進

　　移除延伸功能可以刪除選擇的幾何并自動延伸相鄰的面，典型的用途是刪除圓角用以做拔模或修改拔模，也可以刪除凸臺等。

　　E9在此功能的變得更靈活，他可以選擇帶有自由邊的實體。

　　好處：不需要生成額外的幾何，節省時間。

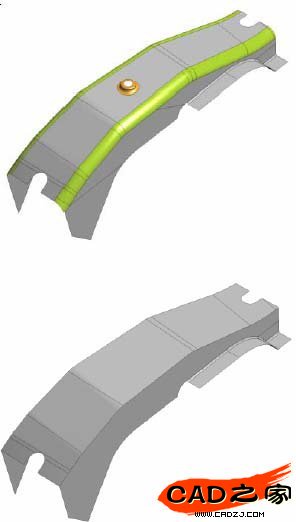

　　上圖盡管有凸臺。綠色面來端部開放，但使用新的移除延伸功能可以輕松刪除圓角面。

　　5、拉伸到參考——另一個方向：使用數值

　　很多情況下，使用到參考來創建一個實體時，需要在另一側也要拉伸出一個實體，在E9版本，這兩個拉伸可以通過一個操作來完成。

　　好處：節約時間，簡化特征樹。

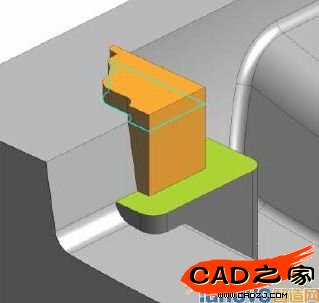

　　上圖以藍色線向兩邊拉伸實體，往下的方向是到參考面，另一個方向使用數值5mm。

　　6、圓角或者斜角：克服間隙和臍子

　　在E9版本，倒圓角或者斜角時即使在倒出的圓角或者斜角面和臍子相交時也能得出理想的結果，有孔的地方可以越過。

　　好處：節省幾何準備的時間。

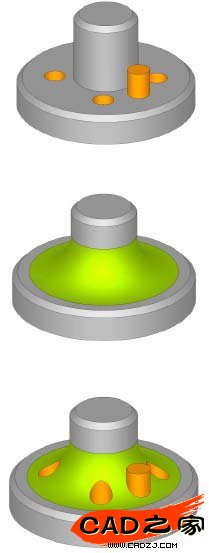

　　上面中間圖片是對上面的倒圓角時沒有選擇保持特征，下一個是保持了特征。

　　7、定義孔——通過鉆頭尖部深度或者整個鉆頭直徑長度來定義

　　定義一個使用鉆頭加工的孔，其深度受鉆頭整個長度(包括尖部)或整個鉆頭直徑長度來限制.

　　在E9版本，可以選擇使用那一個選項來定義。

　　好處：保持設計意圖，對設計功能更好地控制，更好地應用。

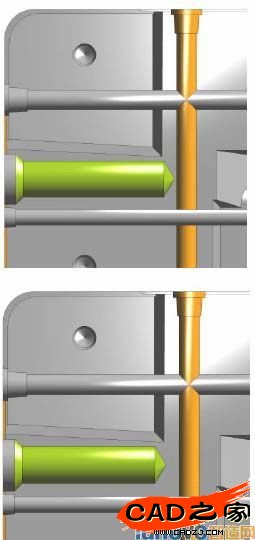

　　上面的孔深度使用整個直徑長度，下面的是包括了鉆頭尖部。

　　8、通過矩形盒來縮放

　　E9里，尺寸不一致的縮放得到了加強,可以定義一個縮放的目標尺寸，系統會自動計算縮放的比率。這個功能可以簡化縮放操作，比如，可以定義一個尺寸縮放一組零件(比如鞋模)。

　　好處：節省手工計算縮放比率的時間。

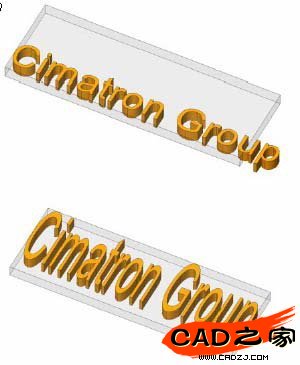

　　上面的文字在X、Y、Z方向上做了縮放，大小和灰色矩形盒相適應。

　　9、扭曲功能

　　扭曲功能可以使得零件面沿著某一個軸來變形曲面，其中一端固定，另一端按照指定的角度來扭曲。這個操作主要在DIE用來里變形模具以便補償鈑金件的扭曲。

　　以前此功能在DIE里有此功能，現在CAD用戶都可以用此功能。

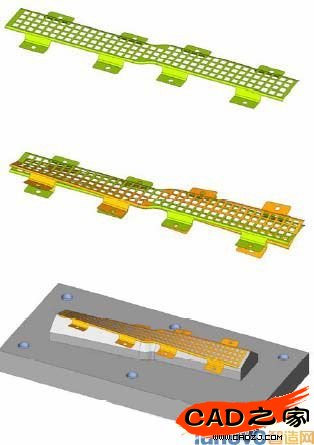

　　上面的圖片顯示的是鈑金件，為了得到固定的試驗外形，生成的零件應該扭曲一些，下圖的模具已經做了修改。

　　STL：

　　1、在E9里，可以對Stl文件進行縮放，包括不一致的縮放。

　　好處：有能力對stl文件進行不一致的縮放。

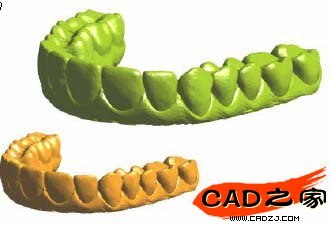

　　為了準備加工這個牙型零件，對這個模型做了一定比例的縮放，見上面的綠色模型。

　　2、在Stl文件上拾取面上的點

　　通過面上點來拾取點支持stl文件，這個可以用來測量，定義加工Z值，或者創建幾何。

　　好處：改變精確性。

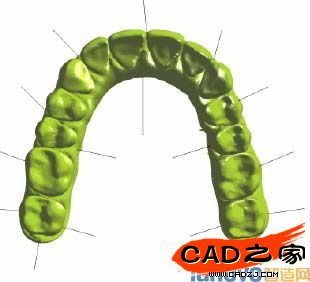

　　上圖類似連接銷的直線是通過新的功能來創建的，用來在加工過程中控制模型
