圓是一個經常使用和繪制的圖形，在利用圖板進行手工繪圖時代，人們深刻體會到“不以規矩，無以成方圓”的道理。在利用AutoCAD等CAD軟件進行計算機輔助設計的今天，設計的新思維、新方法改變了人們的傳統理念，本文系統介紹了在AutoCAD中圓的繪制方法和編輯技巧，筆者對簡單的圓的繪制經過了長時間的鉆研，對AutoCAD的功能進行了深入的挖掘，他的經驗對廣大工程技術人員提高繪圖效率有一定作用。

　　工程技術人員在利用AutoCAD進行工程設計時，圓的繪制方法是必須掌握的基本技能。筆者先后利用軟件AutoCAD R12、AutoCAD R14、AutoCAD 2000、AutoCAD 2002、AutoCAD 2004和AutoCAD 2005從事工程設計，深入探討和摸索了繪制圓的各種方法以及圓的線寬設置編輯技巧，運用這些方法和技巧將有助于提高AutoCAD的應用水平。

　　一、圓的繪制方法和編輯技巧

　　1.以“圓”繪“圓”(命令：Circle，快捷命令：C)

　　在AutoCAD“繪圖”下拉菜單中，列出了6種“圓”的繪制方法，簡述如下：

　　(1)利用圓心和半徑繪圓：用鼠標點取繪圖命令，然后根據提示操作;

　　(2)利用圓心和直徑繪圓：用鼠標點取繪圖命令，然后根據提示操作;

　　(3)以兩點確定直徑繪圓：用鼠標點取繪圖命令，然后根據提示操作;

　　(4)以三點確定直徑繪圓：用鼠標點取繪圖命令，然后根據提示操作;

　　(5)以確定半徑與兩個圖形對象相切繪圓：用鼠標點取繪圖命令，然后根據提示操作;

　　(6)利用圓心和半徑繪圓：用鼠標點取繪圖命令，然后根據提示操作。

　　提出問題：采用上述6種方法繪制的圓，皆為非多義線而繪制的，都是線寬為0素線的細線圓，在AutoCAD R12和AutoCAD R14版本中，在狀態欄無線寬工具條設置，必須采用特殊技巧將0素線細線圓變?yōu)?.5mm寬線圓;在AutoCAD 2000以后至AutoCAD 2005的版本中，雖然有線寬設置顯示，但顯示不真實，線寬顯示有放大現象，在圖形對象較多的圖面影響編輯者視覺。將0素線細線圓變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下2種：

　　(1)0素線細線圓變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細線圓，利用Break(或Br)命令將圓斷開后，再利用修改命令Pedit(或Pe)將斷開后的圓封閉(或輸C后回車)，再在命令行輸W后回車，在命令行輸0.5后回車，即可實現，見圖1。

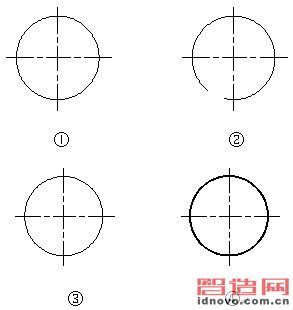

圖1

　　①用Circle命令繪圓;

　　②用Break命令斷開圓;

　　③用Pedit命令選項C封閉圓;

　　④用Pedit命令的選項W改0.5mm寬線圓。

　　(2)0素線細線圓變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細線圓，利用Offset(或O)命令設置偏移距離0.5后回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖2。

圖2

　　①用Circle命令繪圓;

　　②用Offset命令內偏移圓0.5mm;

　　③用Hatch命令中Solid圖案選擇圓環;

　　④用Hatch命令中Solid圖案填充圓。

　　2.以“圓環”繪“圓”(命令：Donut， 快捷命令：Do)

　　在AutoCAD“繪圖”下拉菜單中，列出了“圓環或填充圓”的繪制方法，即：在命令行輸入Donut(或Do)命令，輸入圓環的內徑和外徑半徑后，再指定圓環的中心點位置即可。如要繪制線寬為0.5mm的圓，編輯技巧有如下3種：

　　(1)利用Donut(或Do)命令繪制線寬為0.5mm圓方法之一：根據提示分別輸入圓環內直徑和外直徑，只是在輸入外直徑時，要加上1mm，即可實現，見圖3。

圖3 用Donut命令繪圓

　　(2)利用Donut(或Do)命令繪制線寬為0.5mm圓方法之二：根據提示分別輸入相同的圓環內直徑和外直徑數值，然后利用修改命令Pedit(或Pe)選擇圓環后，在命令行輸W后回車，再輸0.5后回車，即可實現，見圖4。

圖4

　　①用Donut命令繪圓;

　　②用Pedit命令選項W改0.5mm寬線圓。

　　(3)利用Donut(或Do)命令繪制線寬為0.5mm圓方法之三：根據提示分別輸入相同的圓環內直徑和外直徑數值，然后利用Offset(或O)命令，設置內偏移距離0.5后回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖5。

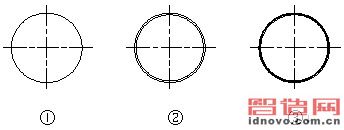

圖5

　　①用Donut命令繪圓;

　　②用Offset命令內偏移圓0.5mm;

　　③用Hatch命令中Solid圖案填充圓環。

　　3.以“多邊形”繪“圓”(命令：Polygon 快捷命令：Pol)

　　在AutoCAD“繪圖”下拉菜單中，列出了“正多邊形”的繪制方法，即：在命令行輸入Polygon(或Pol)命令后，將默認設置的正4邊形設置為最大的正1024邊形、或者將默認設置的正4邊形設置為正8邊形。將0素線細多邊形變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下3種(注意的是：采用此種方法繪制的圓，打印顯示效果非常圓滑)：

　　(1)0素線細多邊形變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細多邊形，利用修改命令Pedit(或Pe)選擇細多邊形再輸0.5后回車，即可實現，見圖6。

圖6

　　①用Polygon命令繪圓;

　　②用Pedit命令選項W改0.5mm寬線圓。

　　(2)0素線細多邊形變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細多邊形，利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖7。

圖7

　　①用Polygon命令繪圓;

　　②用Offset命令內偏移圓0.5mm;

　　③用Hatch命令中Solid圖案填充圓環。

　　(3)0素線細多邊形變?yōu)?.5mm寬線圓的技巧之三：凡利用上述方法繪制的0素線細多邊形，利用修改命令Pedit(或Pe)選擇細多邊形再輸0.5后回車，即可實現，見圖8。

圖8

　　①用Polygon命令繪正八邊形;

　　②用Pedit命令選項F擬合為圓;

　　③肞edit命令選項W改0.5mm寬線圓。

　　4.以“矩形”繪“圓”(命令：Rectang，快捷命令：Rec)

　　在AutoCAD“繪圖”下拉菜單中，列出了“矩形”的繪制方法，即：在命令行輸入Rectang(或Rec)命令后，可繪出長方形或正方形，并且同時可將0素線矩形變?yōu)?.5mm精確設置的寬線矩形。注意的是：在圓弧和圓的平滑度設置較低時，打印顯示效果為多邊形。將0素線細矩形或0.5mm寬線矩形變?yōu)?.5mm寬線圓，編輯技巧如下：

　　(1)0素線細矩形變?yōu)?.5mm寬線圓的技巧之一：利用修改命令Pedit(或Pe)選擇矩形后，輸入擬合選項Fit(或F)后回車，即可實現。注意的是：新擬合而成的圓的直徑即矩形的對角線，見圖9。

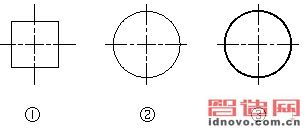

圖9

　　①用Rectang命令繪正方形;

　　②用Pedit命令選項F擬合為圓;

　　③用Pedit命令選項W改0.5mm寬線圓。

　　(2)0.5mm寬線矩形變?yōu)閷捑€圓的技巧之二：利用修改命令Pedit(或Pe)選擇矩形后，輸入擬合選項Fit(或F)后回車，即可實現。同樣：新擬合而成的圓的直徑即矩形的對角線，見圖10。

圖10

　　①用Rectang命令繪線寬為0.5mm長方形;

　　②用Pedit命令選項F擬合為圓。

　　5.以“橢圓”繪“圓”(命令：Ellipse，快捷命令：EL)

　　在AutoCAD“繪圖”下拉菜單中，列出了3種“橢圓”的繪制方法，簡述如下：

　　(1)以橢圓中心(C)繪圓：用鼠標點取繪圖命令，根據提示，輸入相同的半軸尺寸;

　　(2)以橢圓軸和端點繪圓：根據提示，輸入橢圓一個全軸尺寸，再輸入橢圓一個半軸尺寸，注：半軸尺寸為全軸尺寸的1/2;

　　(3)以橢圓弧繪圓;

　　提出問題：將0素線細線橢圓變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下2種：

　　(1)0素線細線橢圓變?yōu)?.5mm寬線圓的技巧之一：將系統變量Pellipse變量值設為1，所畫橢圓為多義線繪制。利用上述方法繪制的0素線細橢圓，利用修改命令Pedit(或Pe)選擇細多邊形后，在命令行輸W后，再輸0.5后回車，即可實現，見圖11。

圖11

　　①用Ellipse命令繪圓;

　　②用Pedit命令選項W改0.5mm寬線圓。

　　(2)0素線細線橢圓變?yōu)?.5mm寬線圓的技巧之二：無論將系統變量Pellipse變量值設為1或0，所繪橢圓利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖12。

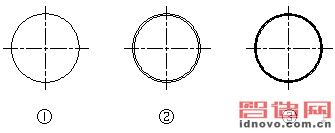

圖12

　　①用Ellipse命令繪圓;

　　②用Offset命令內偏移圓0.5mm;

　　③用Hatch命令中Solid圖案填充圓環。

　　6.以“圓弧”繪“圓”(命令：Arc，快捷命令：A)

　　在AutoCAD“繪圖”下拉菜單中，列出了11種“圓”的繪制方法，簡述如下：

　　(1)利用三點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(2)利用起點、圓心和端點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(3)利用起點、圓心和角度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(4)利用起點、圓心和長度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(5)利用起點、端點和角度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(6)利用起點、端點和方向繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(7)利用起點、端點和半徑繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(8)利用圓心、起點和端點繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(9)利用圓心、起點和角度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(10)利用圓心、起點和長度繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　(11)利用繼續繪制圓弧：用鼠標點取繪圖命令，然后根據提示操作;

　　提出問題：將0素線細線圓弧變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下2種：

　　(1)0素線細線圓弧變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細線圓弧，利用修改命令Pedit(或Pe)將圓弧封閉(或輸C后回車)，在命令行輸W后回車，再在命令行輸0.5后回車，即可實現，見圖13。

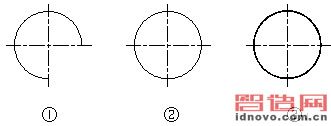

圖13

　　①用Arc命令繪圓弧;

　　②用Pedit命令選項C封閉圓弧;

　　③用Pedit命令選項W改0.5mm寬線圓。

　　(2)0素線細線圓弧變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細線圓弧，利用Offset(或O)命令設置偏移距離0.5回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖14。

圖14

　　①用Arc命令繪圓弧;

　　②用Pedit命令選項C封閉圓弧;

　　③用Offset命令內偏移圓0.5mm;

　　④用Hatch命令中Solid圖案填充圓環。

　　7.以“多義線”繪“圓”(命令：PLine，快捷命令：PL)

　　在AutoCAD“繪圖”下拉菜單中，列出了“多義線”的繪制方法，即：在命令行輸入PLine(或PL)命令后，根據命令提示，指定繪圖起點，再選擇命令選項中的圓弧(或A)，并同時可確定圓的半徑。然后選擇命令選項中的封閉(或CL)，便繪制出一個圓。將0素線細圓變?yōu)?.5mm精確設置的寬線圓，編輯技巧有如下3種：

　　(1)0素線細圓變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線細圓，再接著利用繪圖命令PLine(或PL)，選擇命令選項中的寬度(或W)，輸0.5后回車，即可實現，見圖15。

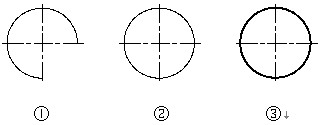

圖15

　　①用PLine命令繪圓弧;

　　②用PLine命令選項CL封閉圓弧;

　　③用PLine命令選項W改0.5mm寬線圓。

　　(2)0素線細圓變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線細圓，利用Offset(或O)命令設置偏移距離0.5后回車，然后利Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖16。

圖16

　　①用PLine命令繪圓;

　　②用Offset命令內偏移圓0.5mm;

　　③用Hatch命令中Solid圖案填充圓環。

　　(3)0素線細圓變?yōu)?.5mm寬線圓的技巧之三：凡利用上述方法繪制的0素線細圓，利用修改命令Pedit(或Pe)選擇細多邊形再輸0.5后回車，即可實現，見圖17。

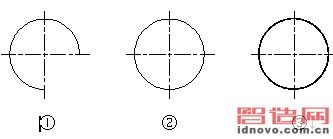

圖17

　　①用PLine命令繪圓弧;

　　②用Pedit命令選項C閉合圓;

　　③用Pedit命令選項W改0.5mm寬線圓。

　　8.以“修訂云線”繪“圓”(命令：Revcloud)

　　在AutoCAD“繪圖”下拉菜單中，列出了“修訂云線”的繪制方法，即：在命令行輸入Revcloud命令，輸入云線的弧長后，即可繪制一個云線弧。如要繪制線寬為0.5mm的圓，編輯技巧有如下2種：

　　(1)0素線云線圓弧變?yōu)?.5mm寬線圓的技巧之一：凡利用上述方法繪制的0素線云線圓弧，利用修改命令Pedit(或Pe)將圓弧封閉(或輸C后回車)，在命令行輸W后回車，再在命令行輸0.5后回車，即可實現，見圖18。

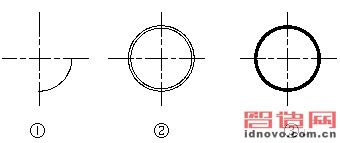

圖18

　　①用Revcloud命令繪圓弧;

　　②用Pedit命令選項C封閉圓弧

　　③用Pedit命令選項W改0.5mm寬線圓。

　　(2)0素線云線圓弧變?yōu)?.5mm寬線圓的技巧之二：凡利用上述方法繪制的0素線云線圓弧，利用Offset(或O)命令設置偏移距離0.5回車，然后利用Hatch(或H)命令中的Solid圖案填充后，即可實現，見圖19。

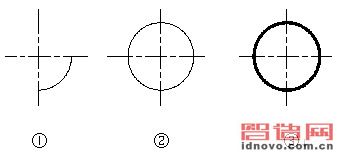

圖19

　　①用Revcloud命令繪圓弧;

　　②用Pedit命令選項C封閉圓弧;

　　③用Pedit命令選項W改0.5mm寬線圓。

　　二、演示結果和結論

　　以上所有插圖是筆者采用本文介紹的方法在AutoCAD2005中進行繪制和編輯的。本文詳細論述了AutoCAD中幾乎所有繪制圓的技巧和方法，對AutoCAD愛好者是有很好的參考價值的，對現實應用也具備一定的學習意義。
