p37-1,3,p38-1參見"剖視圖"部分,
提示:

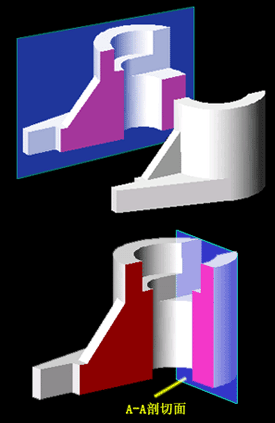

這是一個左右對稱的機件，A-A是單一剖的全剖視圖，剖切面通過機件的左右對稱平面。注意相貫線的畫法。
立體圖；
提示:

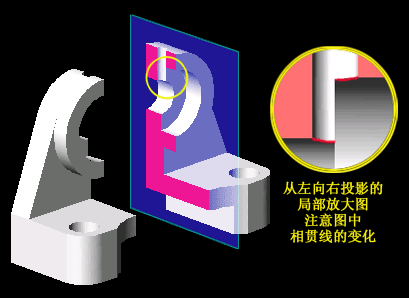

這是一個左右對稱的機件，左視圖應畫成單一剖的全剖視圖，剖切面通過機件的左右對稱平面。注意相貫線和截交線的畫法。
立體圖：
分析：
這是一個左右對稱的機件，主視圖采用半剖，根據半剖的特點，可以這樣分析：
（1）主視圖采用視圖表達外形，則應為（省略虛線）：
很明顯看出，物體由兩部分組成，如圖所示，圓筒的前面有一個圓孔。
（2）主視圖采用剖視圖表達內形，則應為（省略實線）：
注意剖切位置，明顯看出，圓筒的后面有一個方孔。
綜上所述，物體由兩部分組成，圓筒的前面有一個圓孔，圓筒的后面有一個方孔，這是本題的關鍵。
左視圖應畫成單一剖的全剖視圖，剖切面通過機件的左右對稱平面。立體圖如下：
提示:
這是一個前后對稱的機件，主視圖采用全剖，剖切面通過機件的前后對稱平面，左視圖要求畫成半剖視圖。
更正:左視圖的剖視部分上邊有一部分沒有線.
立體圖：
