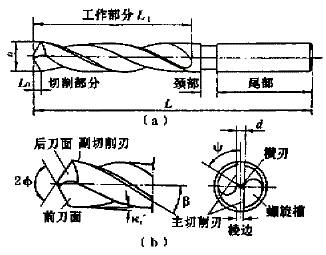

2 麻花鉆受力分析

#p#分頁標題#e#3 S刃鉆尖的分類及特點

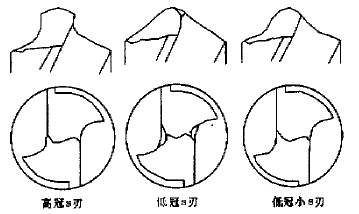

圖4S刃鉆尖的三種類型
1. 高冠S刃鉆尖
   高冠S刃鉆尖以美國吉丁斯·路易斯鉆頭磨床修磨的溫斯陸(Winslow)鉆尖為代表。該機床附設了一套特殊的凸輪機構，修磨出的S刃鉆尖切削部分(L₀)較長，S刃冠狀曲率較大。特點：由于S部分較高(L₀較長)，基本消除了負前角，甚至可實現正前角切削，所以不必另加橫刃切削槽。修磨效率高，適于修磨厚鉆芯刀具。但鉆尖尖端部分相對薄弱，強度較差，不適合高速加工高硬度工件。鉆尖材質需采用具有較好韌性的材料(如高速鋼類)。
2. 低冠S刃鉆尖
   低冠S刃鉆尖以德國五軸磨床(由瑞士Numroto配備編程軟件)修磨的鉆尖為代表。鉆尖切削部分(L₀)較短，S刃冠狀曲率較小。從端面投影方向可看出橫刃為大S形，中間局部可為一小段直線，橫刃部分有兩個小槽，可減小鉆尖部分的負前角。
   特點：因切削部分(L₀)相對較短，鉆尖尖端及主切削刃強度較好；由于鉆尖S刃冠狀曲率小，因此自定心性及穩定性均優于高冠S刃鉆尖。開橫刃前角后，鉆削性能明顯改善，既保留了高冠S刃鉆尖的優點，又提高了鉆尖尖端的強度。適用于加工較硬材料的工件(如鋼件、鑄鐵件等)。鉆頭材質可采用高速工具鋼、硬質合金或其它高硬度材料。此類鉆頭的修磨較復雜，要求較高。
3. 低冠小S刃鉆尖
   此類鉆尖形狀與高冠S刃鉆尖較類似，其橫刃也為小S形，鉆尖頂角(2Ø)較上述兩類鉆尖更大，主切削刃短(L₀相對較短)，冠狀曲率較小。
   特點：因主切削刃較短，因此加工中的扭矩較小；由于主切削刃強度高、冠狀曲率小，因此自定心性和穩定性均比高冠S刃鉆尖好。另外，小S刃鉆尖無負前角產生，因此不需在橫刃處加槽，既控制了軸向力，又減小了扭矩，可極大地改善切削性能。適于修磨高硬度材料(如硬質合金類)小螺旋角鉆頭。

4 S刃鉆尖的修磨

#p#分頁標題#e#5 S刃鉆尖的應用實例
