巖灘水電站是我國廣西省的大型水電機組，也是哈電公司20世紀90年代生產設計的大型水輪機組。巖灘水電站自機組運行以來我公司對機組的振動、轉輪裂紋等問題進行了大量的科學研究工作。在上述研究的基礎上對巖灘2#機水輪機葉片進行改造，使機組運行更加穩定、高效。

　　機水輪機葉片采用不銹鋼整體鑄造，全部數控加工。我公司通過技術上的調研分析、工藝上的充分準備，順利完成了巖灘2#機水輪機葉片的數控加工。現對葉片的數控加工工藝過程及質量控制要點進行總結，為以后葉片的數控加工積累經驗。

　　1.葉片加工工藝

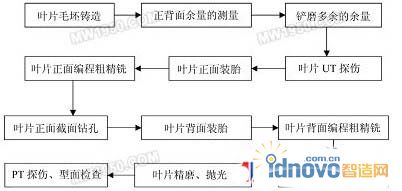

　　(1)巖灘葉片的加工工藝過程 巖灘葉片的加工工藝充分考慮了大型葉片的加工特點，參考了三峽葉片的數控加工工藝，并根據巖灘葉片特殊情況而制定，主要工藝過程如圖1所示。

　　(2)加工前工藝準備 毛坯質量的控制：葉片為不銹鋼鑄造結構，材料為0Cr13Ni4Mo，為了保證葉片數控加工，將葉片正、背加工余量控制在8～15mm之間，周邊余量控制在25mm。將葉片在鑄造分廠進行粗磨，再進行UT探傷，以免有缺陷，損害刀具及浪費工時。在葉片的正、背面標有測量及加工找正用的三個定位基準點并附其坐標值。

　　銑胎的準備：由于葉片為不規則形狀，不能直接在機床上裝夾并加工，為便于葉片的加工，提高數控機床的加工效率，提制了葉片數控加工用的正、背面胎具。

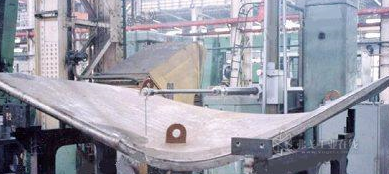

　　大型葉片數控加工過程中，加工的穩定性是很關鍵的。巖灘葉片采用雙截面板平行支撐，截面板與葉片接觸的型線采用數控加工。上冠、下環及出水邊采用點支撐。定位支撐點距葉片周邊為300mm，定位支撐點間距500mm。葉片安裝在胎具(見圖2)上后，最低點距胎具平臺上平面500mm。實際加工中葉片振動僅為0.20mm，滿足了加工要求。

　　(3)工藝過程 葉片的劃?rùn)z：葉片用經緯儀劃?rùn)z(見圖3)，測量各個點的坐標值，約100～150mm寬測量一點，將測量點的坐標值輸入計算機，并進行數據處理，將葉片進行調整至合格(即加工余量在8～15mm之間)。將余量值標在對應的葉片點上。將葉片的三個定位基準點的坐標值明顯地標記在葉片正、背面上。

　　葉片與胎具截面板之間的間隙0～6mm之間為合格，將葉片裝合格后，將葉片與胎具之間用搭焊塊搭焊牢固。

　　葉片的找正：將葉片與胎具裝焊在一起吊到機床平臺上，將胎具與平臺壓牢固。用數控機床銑頭重新測量三個定位基準點的坐標值，并在胎具上設定一個機床的基準，即零點坐標，將數據傳給編程人員。

　　葉片的編程：編程人員根據數控機床測得的數據及葉片劃?rùn)z的數據經過計算機的處理，編制出加工葉片正、背面型線，進、出水邊，上冠、下環坡口的程序。

　　(4)葉片的加工 操作者根據編程人員編出的數控程序加工工件。將工件型線加工好后，在葉片上鉆出各個截面線的標記，以便工件檢查型線用。并在葉片的進、出水邊分別各測量三個找正用的基準點，基準點間的距離選擇應大些。將六個基準點作明顯的標記，并打上樣沖眼，記錄好坐標值。再?gòu)?fù)測一次六個找正基準點的坐標。在加工時，先加工葉片的表面型線(正面或背面)，根據葉片的加工余量排刀，并考慮機床的效率，保證每刀之間的“刀峰”小于2mm，粗銑排刀寬度為100～120mm，精銑排刀寬度為50～60mm，這樣鏟磨量較小，機床效率高。根據程序的編排，可以先加工進、出水邊與上冠、下環的相關線及坡口。型面加工合格后，將葉片需要檢查的截面線由數控機床用直徑5mm鉆頭鉆出。加工過程如圖4所示。

　　圖4 葉片在龍門銑數控加工

　　(5)葉片的檢查 葉片在數控機床上加工后，采用三維劃線機檢查葉片正、背面型線(見圖5)，將測得的數據值與理論值進行比較，測得的結果滿足設計要求。

　　圖5 葉片在三維劃線機檢查

　　2.工藝技術分析

　　巖灘葉片在加工過程中，遇到了許多工藝技術問題，我們對此一一地進行了解決，這些問題的順利解決保證了葉片的加工質量和生產周期。

　　(1)粗、精銑一次全部加工完成 巖灘葉片為保證加工質量和精度，初步確定粗、精加工分工序進行，但數控加工過程中由于生產周期緊，粗、精銑分開將增加裝胎和測量、找正的時間，葉片將不能按期交貨。在保證加工質量的前提下，根據葉片實際加工情況，特別是毛坯熱處理質量較好的葉片，采用粗、精銑一次加工完成。在一面精加工完成后，工件翻身并測量找正點，如果沒有變形，則另一面粗、精銑一次完成。在葉片表面有缺陷和變形的情況下可考慮粗、精銑分開進行。

　　(2)葉片的變形控制 葉片的變形是數控加工中遇到的主要問題。葉片在粗加工后產生變形主要有兩個原因：一是葉片毛坯加工前大面積補焊，補焊后退火工作沒有進行，或退火質量不好，造成應力沒有完全釋放;二是葉片毛坯加工前大面積氣刨，表面高溫冷卻后形成應力集中，即表面層應力，葉片沒有進行退火。

　　巖灘葉片5#、6#毛坯余量處理完后，由于以上原因，出現了局部10～15mm的變形，加工中工件表面硬度很高，浪費成本和生產周期，后經校型滿足了設計要求。根據實踐驗證對后幾個補焊和氣刨的葉片嚴格控制二次退火質量，沒有發生葉片的變形。

　　(3)葉片的毛坯余量控制 為保證葉片數控加工的質量和提高效率，將葉片正、背面加工余量嚴格控制在8～15mm之間，周邊余量控制在25mm以內。在滿足機組性能的前提下葉片應盡可能的采取簡單的坡口形式，以使割坡口時余量易于控制，同時輔以樣板檢查的方法有效地控制坡口的余量。

　　(4)數控程序的編制 巖灘葉片的編程難度很大，主要難度在于葉片即使處于最平緩的位置放置，其出水邊曲率變化仍較大，一個程序無法滿足葉片在出水邊一個完整曲面的加工，稍不注意就會發生銑頭和葉片干涉的現象，使加工無法進行。以編程人員為主，產品工藝積極配合，展開了技術攻關，編制相應的獨立程序，在曲面相接處各自退刀，最終軌跡擬合，形成一個完整的曲面。
