由于葉片型面是由復雜的三維自由曲面組成，幾何精度要求較高，技術難度大，傳統的加工方法無法滿足葉片的精度要求。先進的數控技術在當代機械制造業中占有極其重要的地位，也是柔性制造技術的基礎。筆者應用CATIA對葉片進行測繪和實體建模，得到一個理想的三維葉片實體，然后根據加工葉片的材料特點，選擇合理的刀具進行加工。根據葉片的形狀特點，選擇合理的編程策略、走刀路徑、進退刀方式。根據兩種材料的切削力、切削熱和切削表面粗糙度，選擇合理的切削參數.最后應用PowerMILL軟件進行仿真加工。

　　1 選用POwerMi“進行五軸加工的優勢

　　葉片加工過程中應用五軸進行加工，可以減少裝夾次數，保證定位精度，可以有效地提高葉片的表面粗糙度，五軸加工已經越來越多地被應用到葉片的加工制造中。PowerMILL具有強大的五軸編程功能，當應用多軸加工時，可以方便地檢查刀具路徑是否相互干涉，使PowerMILL的五軸加工更符合工藝要求。在加工模擬環節，機床加工環境仿真完全集成到PowerMILL環境內部，可以有效地控制路徑仿真速度，定義仿真坐標系、刀具運動軌跡和機床運動。

　　現在國內效率較高的葉片加工方法是分片側銑法。分片側銑是指把葉片按加工特征和工藝分成若干片，用側銑的方法加工葉片。加工時首先用刀具側刃加工最外邊的一片，然后不斷的進退刀，加工相鄰的分片。理論上分片越多，葉片與刀具的接觸線越短，加工精度就越高。

　　2 葉片加工工藝及防變形方法

　　為了保證葉片的加工質量、生產率、經濟性和加工可行性要選用合理的加工工藝參數。在加工過程中要依據先粗后精、先主后次的工藝原則。葉片的加工分為三個階段:粗加工，半精加工和精加工。應用五軸機床在一次定位后就可以完成上述的加工，而且應用高速加工也省去了最后鉗工修整的工序。

　　在葉片加工的過程中由于薄壁部分容易在加工時產生變形。應用高速銑削能夠有效地降低葉片彈塑性變形，提高切削速度，降低切削區域溫度，改變了切削成形機理和去除機理，降低切削力，減小了變形。采用輔助機械增加剛性，在葉片彈性變形較大區域填充松香、石膏、蠟，或增加支撐桿，能夠?qū)椥宰冃慰刂圃谝欢ǚ秶鷥?nèi)。先加工剛性薄弱的葉尖部位，后加工葉根部位。降低精加工切削量，使用鋒利的刀具，再應用五軸高速數控機床。這樣可以有效地減小葉片加工的變形。

　　葉片的加工以高速切削理論為依據、應用五軸高速銑削加工中心，對五軸加工的高速切削參數、工藝參數等進行實際研究，優化高速切削參數，選用合理地加工工藝進行切削加工。下面介紹參數的優化和選擇。

　　3 相關參數的優化選擇

　　3.1建模

　　筆者應用CATIA對葉片進行建模，葉片所材料為鋁合金。首先對一個風扇的葉片進行實際測繪，根據測繪的結果應用CATIA對風扇進行三維實體建模，然后應用PowerMILL進行仿真加工。為了讓后續的加工工作能過順利的進行，所以應用CATIA建模的質量是十分重要的環節。如果在造型過程中，葉片的曲面曲率不連續，出現了尖點，在加工過程中就會出現掉刀或跳刀的現象，影響到葉片的表面的加工精度。如果在葉片造型中，葉片曲面的曲率變化劇烈，就會產生急劇變化的刀具軌跡，加大了刀具對工件的沖擊，也會降低葉片表面的加工質量。

　　3.2高速切削鋁合金葉片的刀具幾何參數

　　前角不能太小，否則增大了切削變形和摩擦力，為此一般推薦使用Yo為12°左右。

　　刀具后角的選取會影響刀具剛度。由于在加工葉片時選用高速加工，高速切削時的進給速度很高，后角一定要選得大一些。增大后角有利于提高刀具壽命，但會降低刀刃剛度。為此，可采用雙倒棱后角，在增大后角的同時保證刀具剛度。

　　葉片加工過程中刃傾角影響了切屑流出的方向和各切削分力的大小。在高速銑削對鋁合金葉片進行加工時，推薦使用入s為20°~25°。

　　3.3 走刀模式的選擇

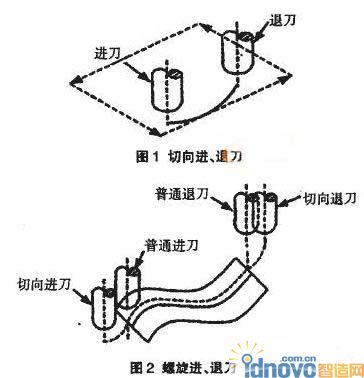

　　根據加工軌跡的長度、加工時間、刀具軌跡的連續性、軌跡方向的一致性等因素，葉片在高速加工時應盡量采用輪廓的切向進、退刀方式以保證刀路軌跡的平滑，保證葉片曲面的加工質量，在對葉片曲面進行加工時，刀具可以是2向垂直進、退刀，曲面法向的進、退刀，曲面正向與反向的進、退刀和斜向或螺旋式進、退刀等方式，在這些方式中，曲面的切向進、退刀或螺旋式進、退刀更有利于高速加工，如圖1.圖2所示。

　　3.4 葉片加工的銑削力，鐵削溫度，裹面粗糙度

　　本例應用LF5和6063T6兩種鋁合金材料進行葉片的高速銑削，銑削力、銑削溫度、表面粗糙度的三個參數的選擇經驗如下:

　　(1) 切削力源于克服加工時葉片材料對彈性變形和塑性變形的抗力;

　　(2) 切削熱來源于切削過程的三個變形區，在這三個區域內材料的塑性變形和摩擦力所做的功，絕大部分都要轉變成熱量，所以他們也就是切削過程中的三個熱源;

　　(3) 表面粗糙度是評價葉片已加工表面質盆的最主要參數，是反映葉片表面微觀幾何形狀誤差的一個重要指標，是評價葉片加工的一個重要參數。通過切削試驗來研究高速銑削鋁合金時切削速度、進給量及其它因素對工件表面粗糙度的影響規律，從而優化我們?cè)谌~片加工時選用的各個參數，達到我們所需要的表面粗糙度要求。

　　此外，還要具體從銑削力、切削熱、表面粗糙度三個方面來確定轉速、切消深度和進給量、步距等參數，在此不詳細論述。

　　4 結束語

　　筆者主要探討了高速加工在葉片加工中的實際應用。加工葉片選用的材料為L(zhǎng)F5和6063T6兩種鋁合金材料，借鑒了其它高速加工材料中對鋁合金的試驗參數和結論，針對鋁合金的葉片形狀，在零件加工時進行了深人的探討和研究。通過選定的兩種鋁合金材料制作葉片，從切削力，切削熱，切削的表面質量等方面考慮，優化切削參數，在達到切削質量的同時，提高了生產效率。
