本文介紹了變速手柄軸的數控加工編程實例。

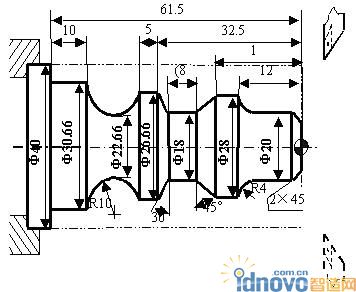

　　有凹槽的外徑粗加工復合循環(huán)編制圖1所示零件的加工程序，其中點劃線部分為工件毛坯。

圖1 G71有凹槽復合循環(huán)編程實例

　　N1 T0101 (換一號刀，確定其坐標系)

　　N2 G00 X80 Z100 (到程序起點或換刀點位置)

　　M03 S400 (主軸以400r/min正轉)

　　N3 G00 X42 Z3 (到循環(huán)起點位置)

　　N4G71U1R1P8Q19E0.3F100 (有凹槽粗切循環(huán)加工)

　　N5 G00 X80 Z100 (粗加工后，到換刀點位置)

　　N6 T0202 (換二號刀，確定其坐標系)

　　N7 G00 G42 X42 Z3 (二號刀加入刀尖園弧半徑補償)

　　N8 G00 X10 (精加工輪廓開始，到倒角延長線處)

　　N9 G01 X20 Z-2 F80 (精加工倒2×45°角)

　　N10 Z-8 (精加工Φ20外圓)

　　N11 G02 X28 Z-12 R4 (精加工R4圓弧)

　　N12 G01 Z-17 (精加工Φ28外圓)

　　N13 U-10 W-5 (精加工下切錐)

　　N14 W-8 (精加工Φ18外圓槽)

　　N15 U8.66 W-2.5 (精加工上切錐)

　　N16 Z-37.5 (精加工Φ26.66外圓)

　　N17 G02 X30.66 W-14 R10(精加工R10下切圓弧)

　　N18 G01 W-10 (精加工Φ30.66外圓)

　　N19 X40 (退出已加工表面，精加工輪廓結束)

　　N20 G00 G40 X80 Z100 (取消半徑補償，返回換刀點位置)

　　N21 M30 (主軸停、主程序結束并復位)
