一、調入文件

　　1、從文件夾中正確調入GERBER 文件和DRILL 文件到CAM350 中

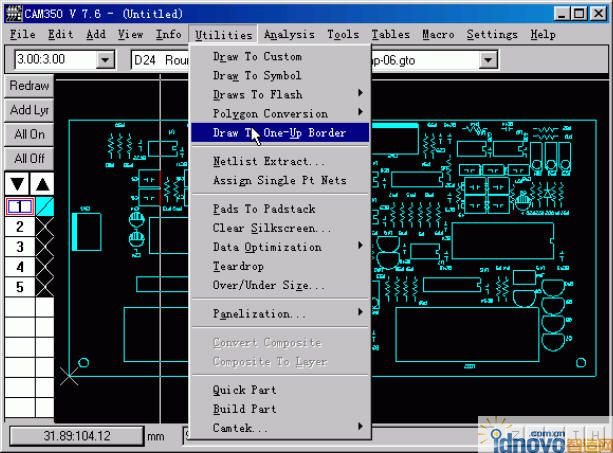

　　2、定義PCB 板的有效外框

　　3、將值設置為0，即將忽略線粗，在拼版的時候就不會出現誤差了

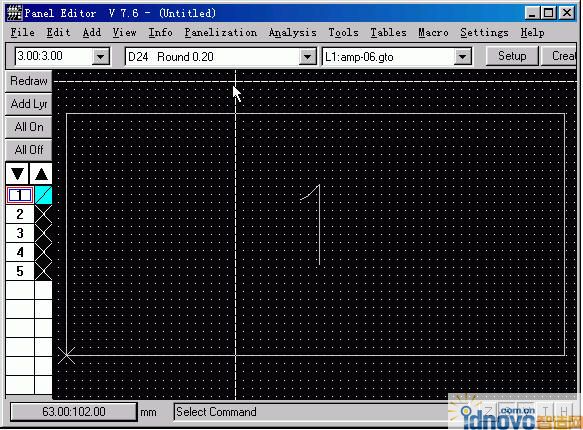

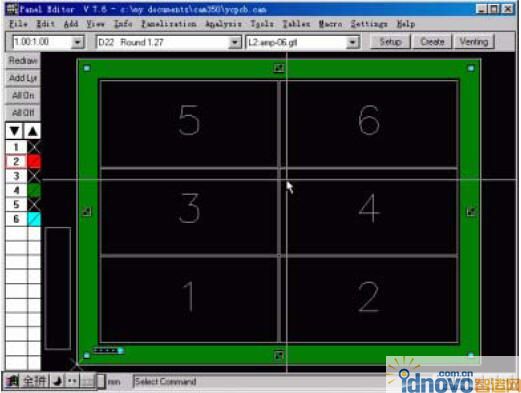

　　4、進入 ToolsPanel Editor

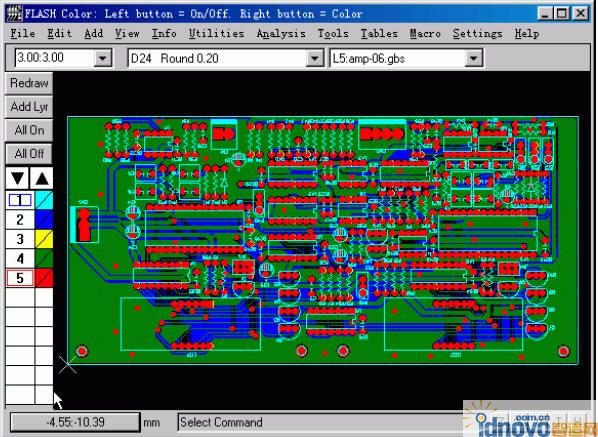

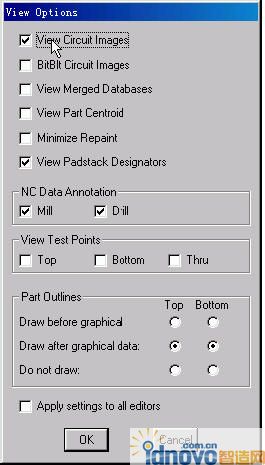

　　5、如圖中顯示為一個框，如果要顯示圖形的話請看下圖，將View Circuit Images 勾起來，就可顯示全圖形了

　　6、接著就可以進行排版設置了，如下圖：

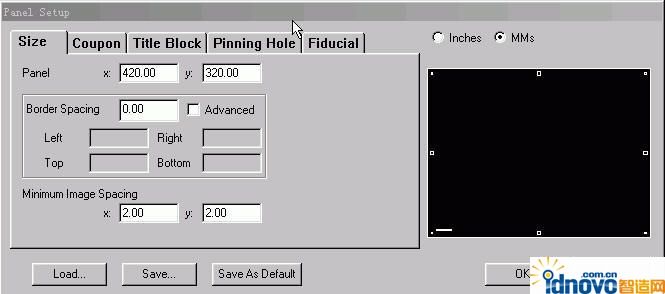

　　Panle：定義銅板開料的尺寸

　　Border Spacing：定義板圖形離板邊的距離，默認為置中

　　Minimum Image Spacing：設置相鄰兩個pcs 之間的間距

　　注：為了方便可以將其存為一個.pan 的文件，以便以后調用

　　Coupon：這里可以增加板邊工藝焊盤和尾孔焊盤，如：線路對位用的靶標

　　Drl_chk：為鉆孔增加尾孔。

　　Fid1：板邊的對位靶標

　　可以在Symbol Editor 對這些符號進行單獨編輯

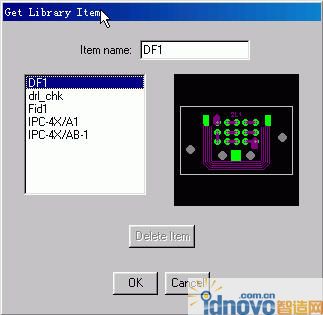

　　按Add，會出現下列對話窗

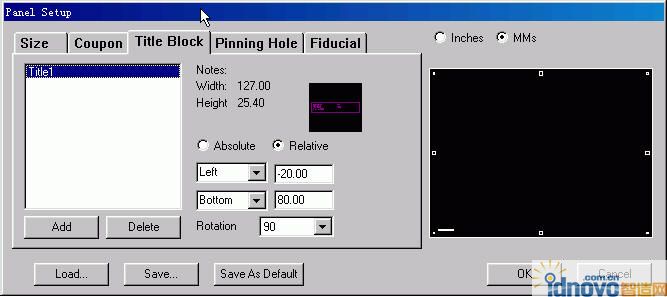

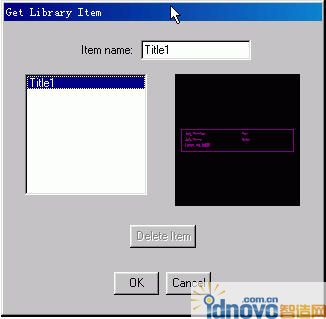

　　Title Block：添加板邊注釋文字，如：生產型號以及日期

　　按Add 會出現下列對話窗

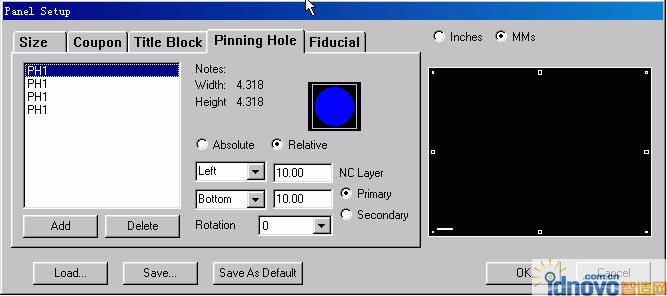

　　Pinning Hole：增加板邊工藝孔

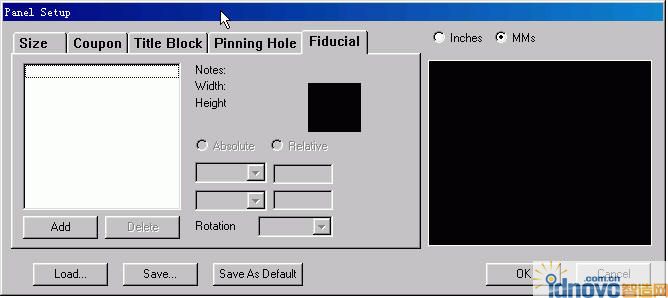

　　Fiducial：可以增加自定義的一些符號，可以靈活運用

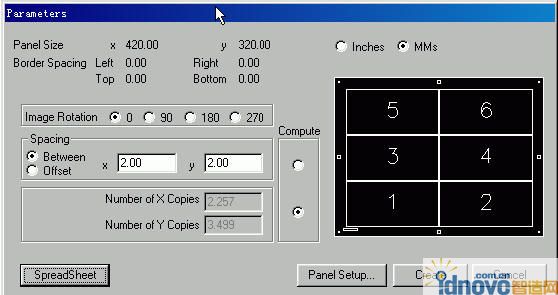

　　8、設置完成后，按OK，退出。再按右上角的Create 按鈕，進行排版設置

　　Image Rotation：旋轉角度設置

　　Between：兩個相鄰單元的相對間距

　　Offset： 設置兩個單元的絕對間距

　　Compute：上面選項為自動調整間距到平均位置

　　下面選項為按自已定義的間距進行排版

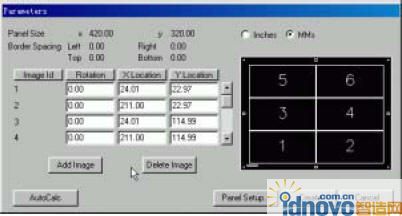

　　SpreadSheet：按鈕將出現下列圖形：

　　可以對單元進行旋轉、增加以及刪除等操作

　　Panel Setup：將返回到板邊工藝設置的對話窗里

　　Create：進行排板

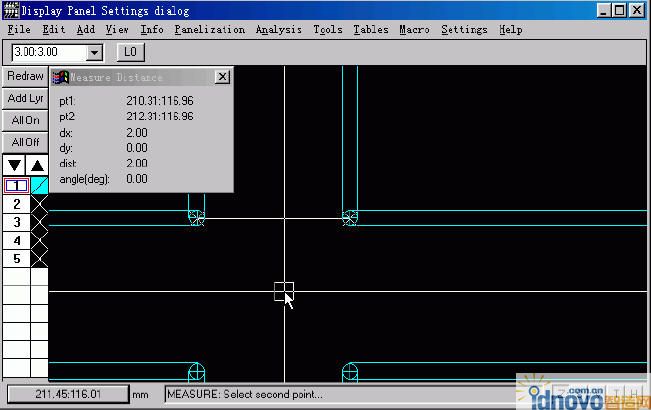

　　有很多朋友說自動拼版會有誤差，但我只要在CAM EDITOR 里設置一個有效板框，就可以避免現象。

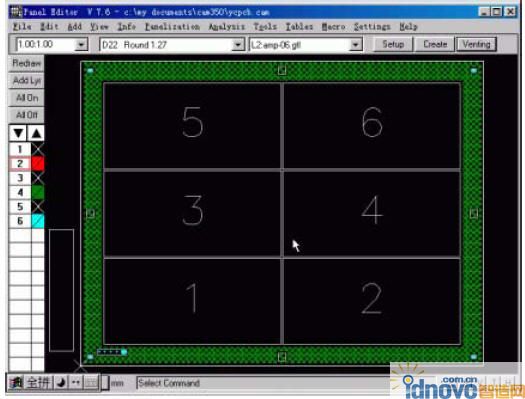

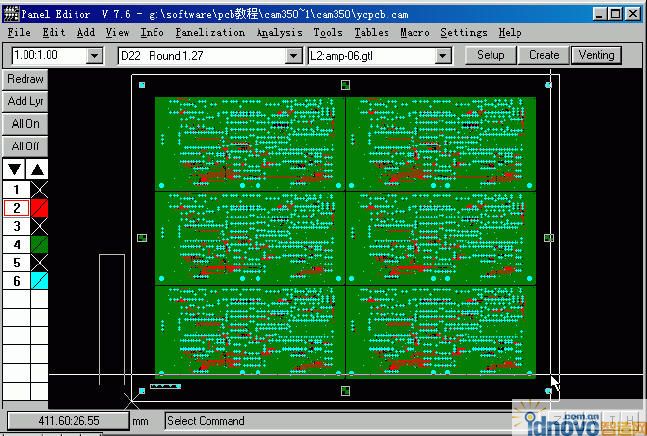

　　上圖已經是排好并且加好定義孔位的圖形，但還有加電鍍邊，接下來就加工藝邊吧

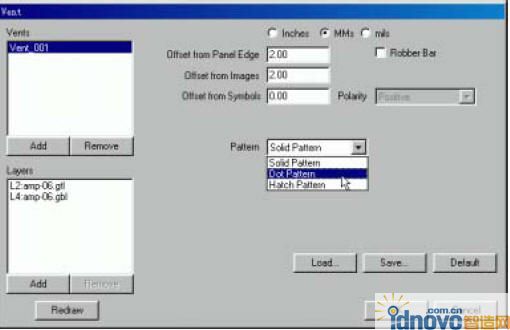

　　按右上角的Venting 按鈕

　　Soild Pattern：增加以矢量的填充的板框

　　Dot Pattern：增加以焊盤填充的板框

　　Hatch Pattern：增加用交叉線填充的板框

　　Offset from Panel Edge：設置填充區域離板邊的距離

　　Offset from Images：設置填充區域離圖形的距離

　　Offset from Symbols：設置填充區域離板邊工藝孔的距離

　　在Vents 中按ADD 增加一個定義項，再在Layers 設置所要定義的層

　　Robber Bar：如果選取這個選項的話Offset from Images 選項就會變?yōu)镽obber Bar Width，這樣可以設板邊往里面增加的工藝邊寬度，而不會考慮工藝邊距離圖形的寬度。

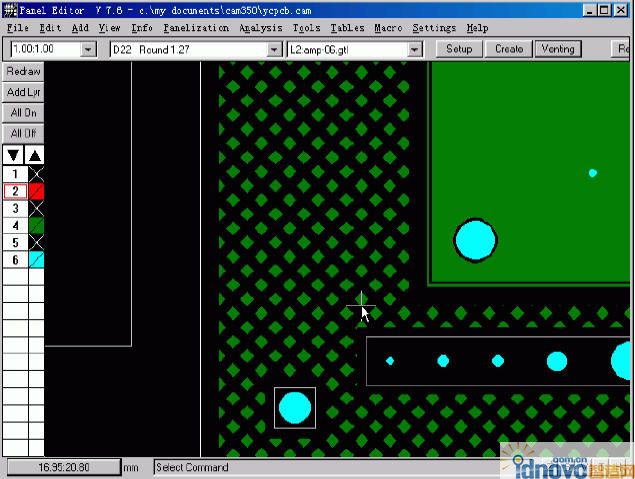

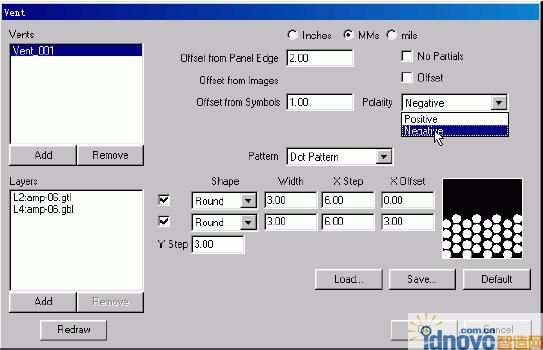

　　Dot Pattern 設置選項：

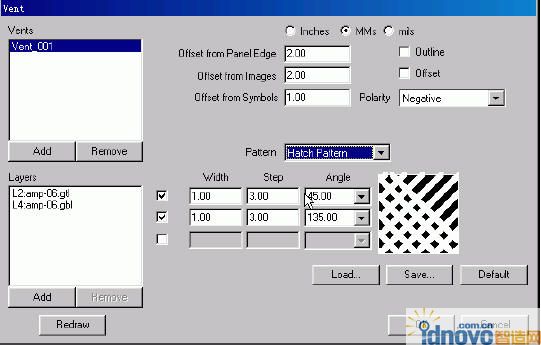

　　Hatch Pattern 設置選項：
