這是一個汽車配件產品：

該產品分型線高低起伏，對于UG分模初學者將有一定的挑戰性。這是開思網的一道題目，分模講究的是速度與質量的結合，在保證質量的前提下，快速把模具分出。如果單單講多少時間分模完成，這是沒多大意義的。分模質量包括：考慮加工工藝易實現、降低加工成本、模具結構簡化、模具強度、分型面美觀及整體模具成本。

以下是UG分模簡明圖文教程：視頻教程及練習文件也可在本站在線觀看或下載觀看

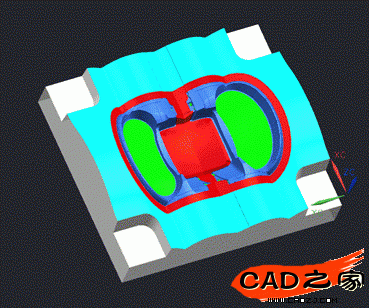

中間大的對碰面，注意和周邊產品面保持光順一致，盡量相切。

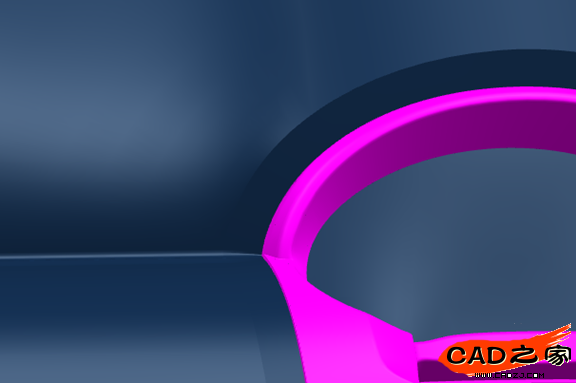

分模時注意不要在模具上產生尖角。

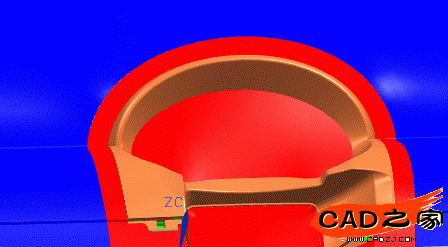

下圖此綠色部位可以這樣也可以從 側邊拉出，側邊對碰，平面變成左右對插。需綜合考慮取舍。

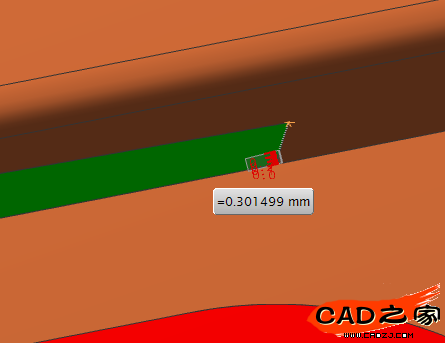

下圖所示：對插部位上下投影需要有0.2的對插量。不然要考慮更改分型方式或者產品修改:

分型面要平整，光滑，利于NC加工：
