1. 前言

　　隨著科學技術及計算機軟、硬件的發展，三維CAD軟件已逐漸在機械行業得到廣泛應用。西航集團公司工裝設計科目前也開始陸續采用三維CAD軟件UG NX3進行工裝設計。但是不管采用什么樣的軟件進行設計，按照我們當前的生產模式，最終總要為工裝制造及使用車間提供完整的工程圖。

　　很多人在剛開始采用三維軟件進行工裝設計時，因為三維軟件的工程圖部分操作不方便，總是用三維軟件進行設計，將設計結果生成二維投影圖后，再轉換成二維軟件能識別的格式進行工程圖的后期處理。顯而易見，當二維投影圖轉換為其它格式的文件時，其三維模型與二維工程圖之間的關聯就已經斷開了。如果三維模型發生了改變，二維工程圖就只能重新輸出并處理或進行手工修改了，這無論從提高設計效率還是提高設計質量上來講，都是不可取的。

　　UG軟件是通用軟件，其提供的二維出圖環境、平臺中的符號、圖框、標題欄、明細表等不符合我們的企業標準，不能直接應用，所以我們在采用UG軟件進行工裝設計時，開發了符合國家標準和企業標準的二維工程圖模板。

　　2. UG工程圖模板的設計

　　2.1二維出圖環境及圖框的設定

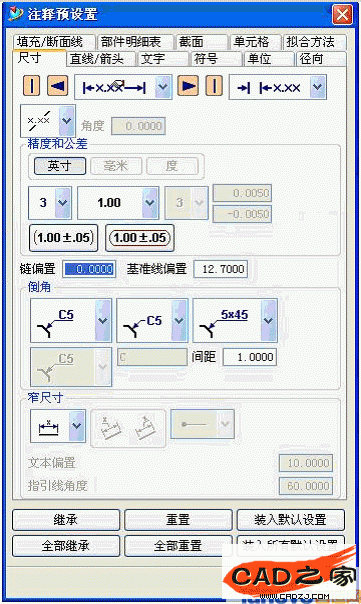

　　利用UG的“drafting”模塊，設計A0、A1、A2、A3以及A4五種尺寸的圖框，并在每種圖框中預定義各種參數，如尺寸文本大小、箭頭型式及大小、各種標注方式等(如圖1)，這樣，在使用模板時，就不用再浪費時間進行調整，從而大大提高二維圖的效率。

圖1

　　2 .2標題欄的自動填充

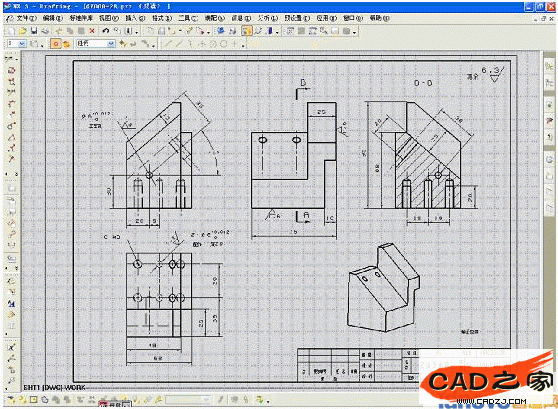

　　在每個圖框中定置本公司專用工裝裝配圖及零件圖標題欄，在相應的位置填寫名稱、圖號、材料等項目，如圖2。

圖2

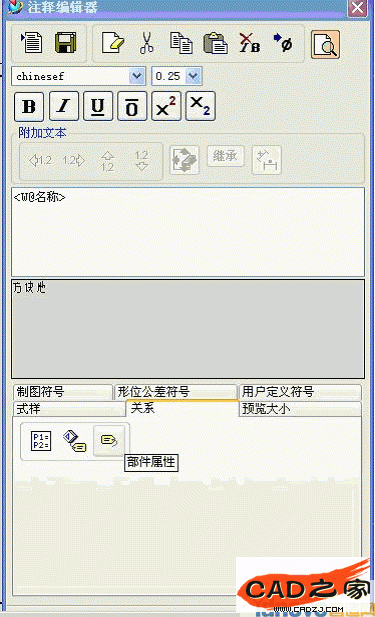

　　利用UG Draftng “注釋編輯器”命令中的“關系”命令將名稱、圖號、材料等項目與零件本身的屬性相關聯(如圖3及圖4)，這樣，在工裝設計過程中，只要給零、部件賦予了屬性，就能在出工程圖時將其相應的屬性自動填入標題欄中。

圖3

圖4

　　分頁 將圖框及標題欄組成的圖紙模板文件保存到UG安裝目錄UGSNX 3.0UGIIhtml_files子目錄中，編輯編輯該子目錄中的文件metric_drawing_templates.pax，將所設計的圖框模板增加進去。

　　增加內容如下： none dwg_a4l_format.prt

　　none dwg_a3l_format.prt

　　none dwg_a2l_format.prt ……

　　這樣，在屏幕右側的資源條中將出現如圖5所示的圖紙模板圖標，單擊此圖標，則顯示各種圖紙模板類型。

圖5

　　設計人員使用時，單擊選中的幅面按鈕，即可生成一張設置好的工程圖模板。向該模板圖中添加各種視圖，并進行尺寸及技術要求標注(標注式樣已設定)，就可完成零、部件工程圖的繪制。

　　2 .3明細表的自動生成

　　在UG的Drafting環境下設計如下明細表格式，并利用UG的注釋編輯器中的“關系”命令將名稱、材料及附注等列與零件屬性相關聯， 并設置字體、字高等屬性。如圖6。

圖6

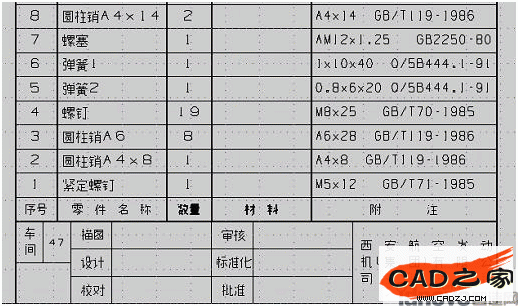

　　將最終生成的文件保存到UG安裝目錄UGSNX 3.0UGIItable_files子目錄中，編輯該子目錄中的文件table.pax，將所設計的明細表增加進去。這樣，在屏幕右側的資源條中將出現如圖7所示的表格圖標，單擊此圖標，則顯示各種表格類型。拖動選中的明細表表頭到繪圖區，即可自動生成模型的明細表。如圖8。

圖7

圖8

　　圖9為采用自制模板設計的工裝夾具總裝圖。

圖9

　　圖10為采用自制模板設計的工裝夾具零件圖。

圖10

　　3.結束語

　　UG工程圖模板的建立為UG軟件應用于工裝設計的生產實踐提供了可能。設計人員可利用UG二維工程圖模板，直接用UG軟件出工程圖，使UG工程圖與UG三維模型互相關聯，這樣，當工裝三維模型修改時，工程圖中的投影及尺寸都隨著更改，從而避免了人為修改造成的不必要的浪費及出錯的可能，提高三維設計的質量和效率。目前，我單位已經有部分設計人員采用UG軟件進行工裝設計，并直接出工程圖，經過二、三個月的使用，效果顯著。
