為便于不同的設計軟件打開UG圖檔，需要把圖檔轉換成各種軟件都能打開的通用格式，如：STP檔，STP是一種實體格式，是工業(yè)設計軟件都可以打開的格式。
本經驗講解：用UG導入與導出STP檔技巧，工作中，經常會收到不同客戶發(fā)來的圖檔，因每個人用的設計軟件不同，學會導出與導入STP檔是必須的工作技巧之一。
-

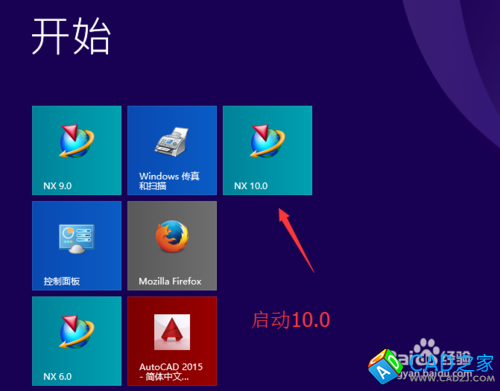

進入到開始中，點UG啟動快捷式；
-
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144426220-0.jpg)
-

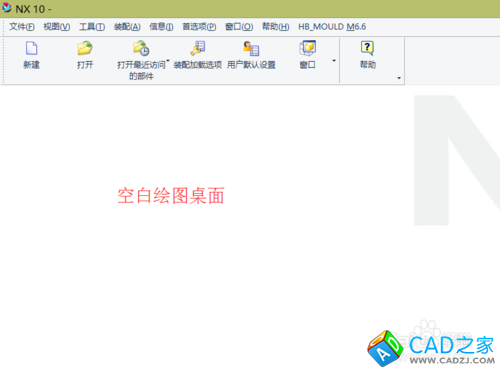

空白模檔下，UG軟件的顯示樣式；
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144421640-1.jpg)
-
新建零件模板，沒有模型窗口不能導入STP文檔；
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144424J1-2.jpg)
-

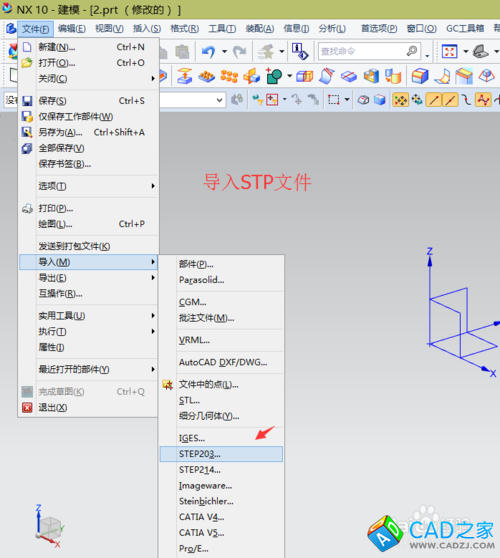

依次單擊文件－導入-STP；
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144423R8-3.jpg)
-

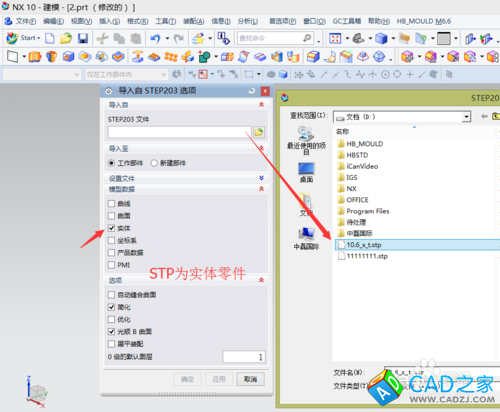

在下圖的STP對話框中，按圖中的設置進行參數選擇；
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144421563-4.jpg)
-
執(zhí)行導入STP圖檔過程中，會看到數據轉換的過程；
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144426310-5.jpg)
-
轉換完成后，導進來的3D圖形如下所示：
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144423C0-6.jpg)
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144425R2-7.jpg)
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/1144425X5-8.jpg)
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/11444250N-9.jpg)
![UG10.0教程：[9]圖檔格式轉換之STP](/uploads/allimg/150302/114442ND-10.jpg)
